7 Подключение электричества
SMA Solar Technology AG
34
MC_BOX_36-BE-ru-20
Pуководство по эксплуатации

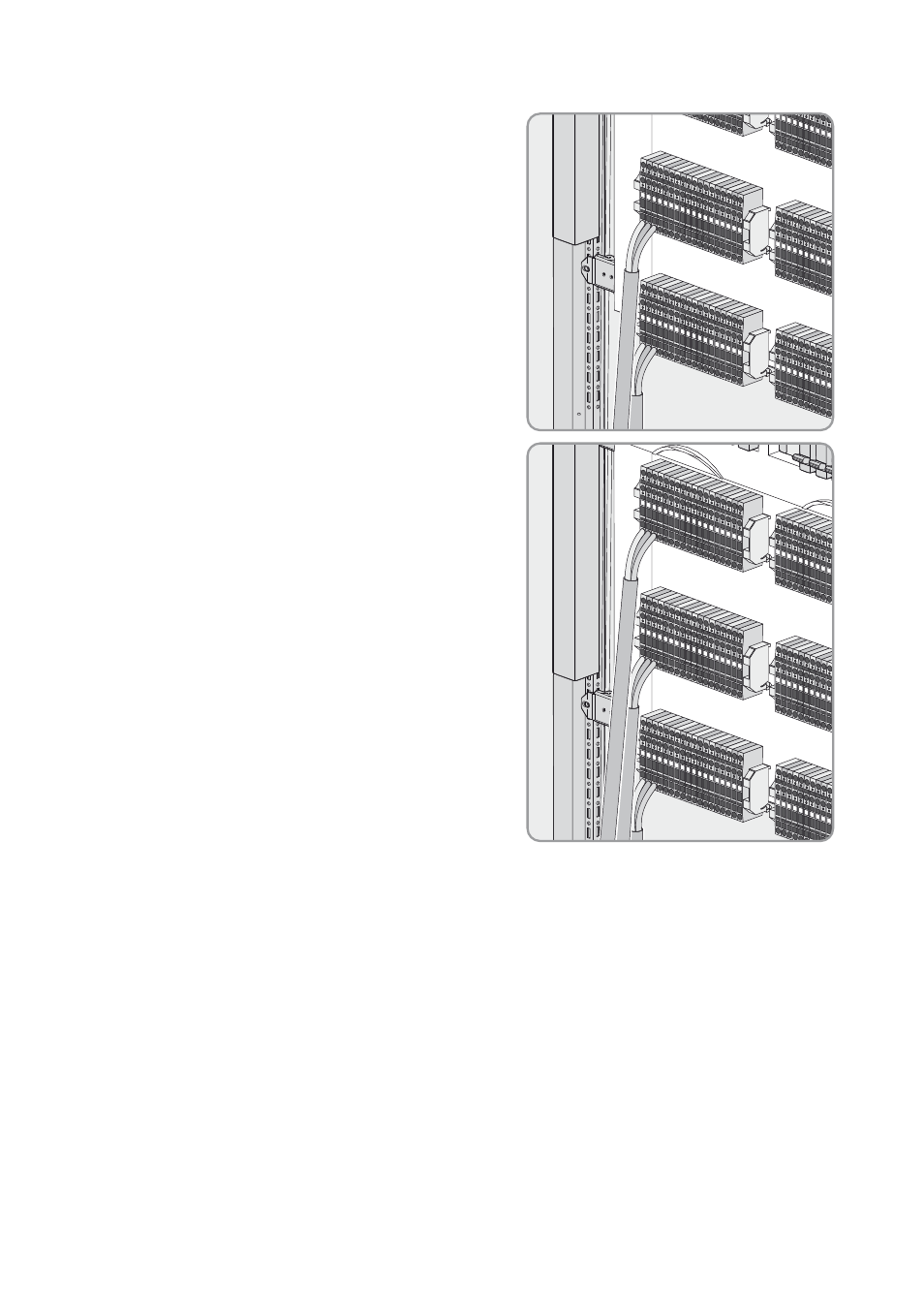

• Подключите ведомое устройство 1 к
клеммам Main Cluster Slave 1:
– Подключите внешний провод к клемме
4 :L1.
– Подключите нулевой провод к клемме
5 :N.
– Подключите защитный провод к клемме
6 :PE.
• Подключите основное устройство к
клеммам Main Cluster Master:
– Подключите внешний провод к клемме
1 :L1.
– Подключите нулевой провод к клемме
2 :N.
– Подключите защитный провод к клемме
3 :PE.
5. Подключите Sunny Island кластера расширения, как описано в п. 4. При этом начните с
ведомого устройства 2 кластера расширения 1 и учитывайте маркировку клемм.
6. Соберите в пучок соединительные кабели над двухмембранной муфтой с помощью
кабельных стяжек. Это ослабит их натяжение на соединительных клеммах.
7. Вставьте крышку зоны подключения Sunny Island.
8. Вставьте четыре винта в крышку зоны подключения Sunny Island и затяните их от руки.
