2 кабельные вводы в полу – Инструкция по эксплуатации SMA MULTICLUSTER BOX 36
Страница 21
SMA Solar Technology AG
7 Подключение электричества
Pуководство по эксплуатации
MC_BOX_36-BE-ru-20
21
7.1.2 Кабельные вводы в полу

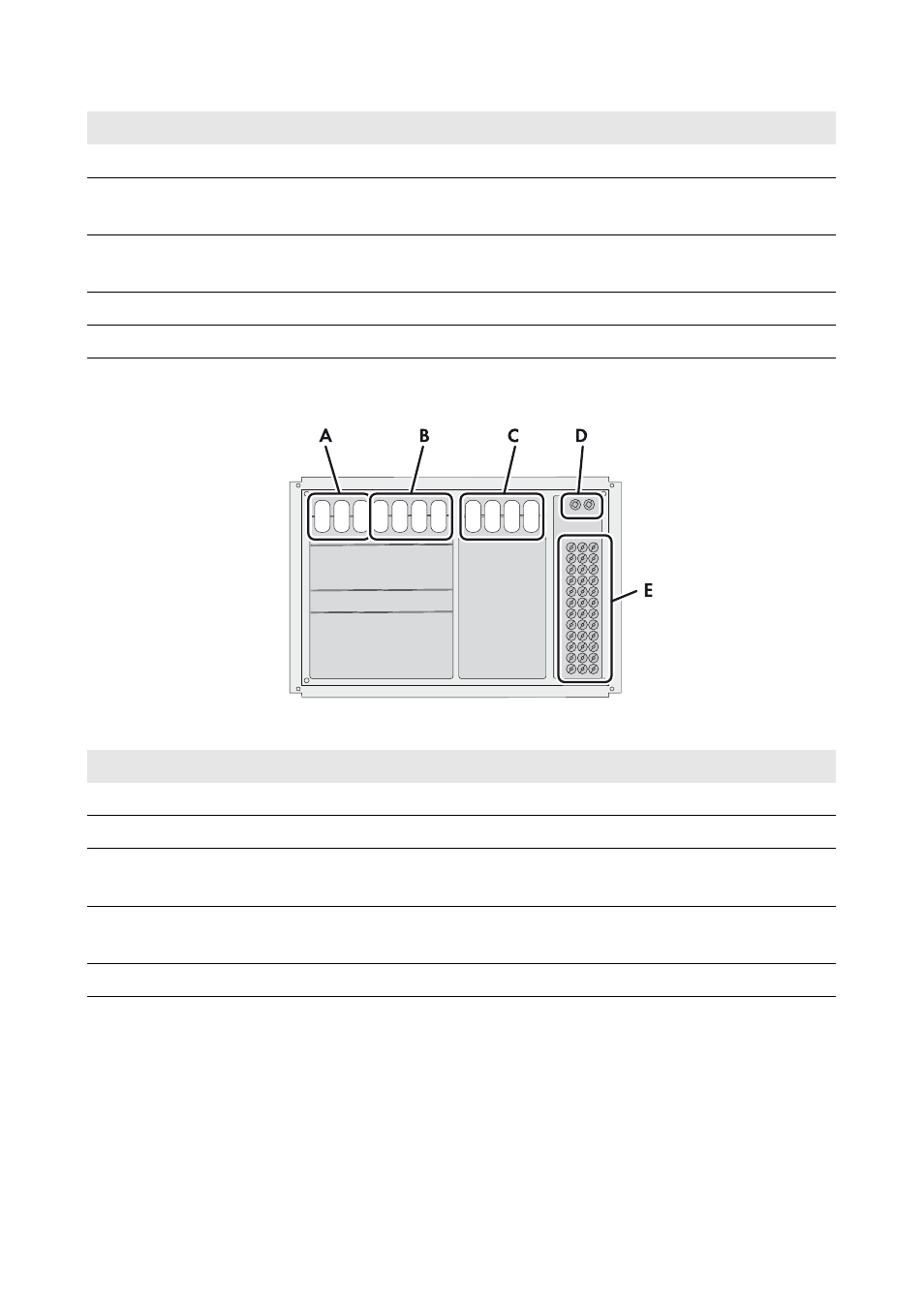

Иллюстрация 8: Кабельные вводы
F
Планка для крепления кабелей
G
Шинопроводы =MC-X3 PV-System для подключения внешних проводов и
нулевого провода фотогальванической установки
H
Розетки RJ45 для подключения управляющих и измерительных кабелей и кабеля
передачи данных
I
Линейный защитный автомат Sunny Island
K
Зона подключения силового кабеля Sunny Island
Объект
Описание
A
Двухмембранная муфта для соединительных кабелей генератора
B
Двухмембранная муфта для соединительных кабелей потребителей
C
Двухмембранная муфта для соединительных кабелей фотогальванической
установки
D
Кабельный наконечник для трех управляющих и измерительных кабелей и
кабеля передачи данных
E
Двухмембранная муфта для силовых кабелей Sunny Island
Объект
Описание
