7 Подключение электричества
SMA Solar Technology AG
26
MC_BOX_36-BE-ru-20
Pуководство по эксплуатации
8. Убедитесь в том, что в точке подключения генератора создано правое вращающееся поле.
9. Вставьте крышку соединительных клемм и затяните винты (отвертка PH 2, момент затяжки
4 Нм).
10. Вставьте держатель предохранителя в зажим. При этом слегка надавите на держатель
предохранителя в направлении вниз.
11. Вложите вставки предохранителя NH3 в держатель предохранителя.
12. Переместите ручку держателя предохранителя вверх.

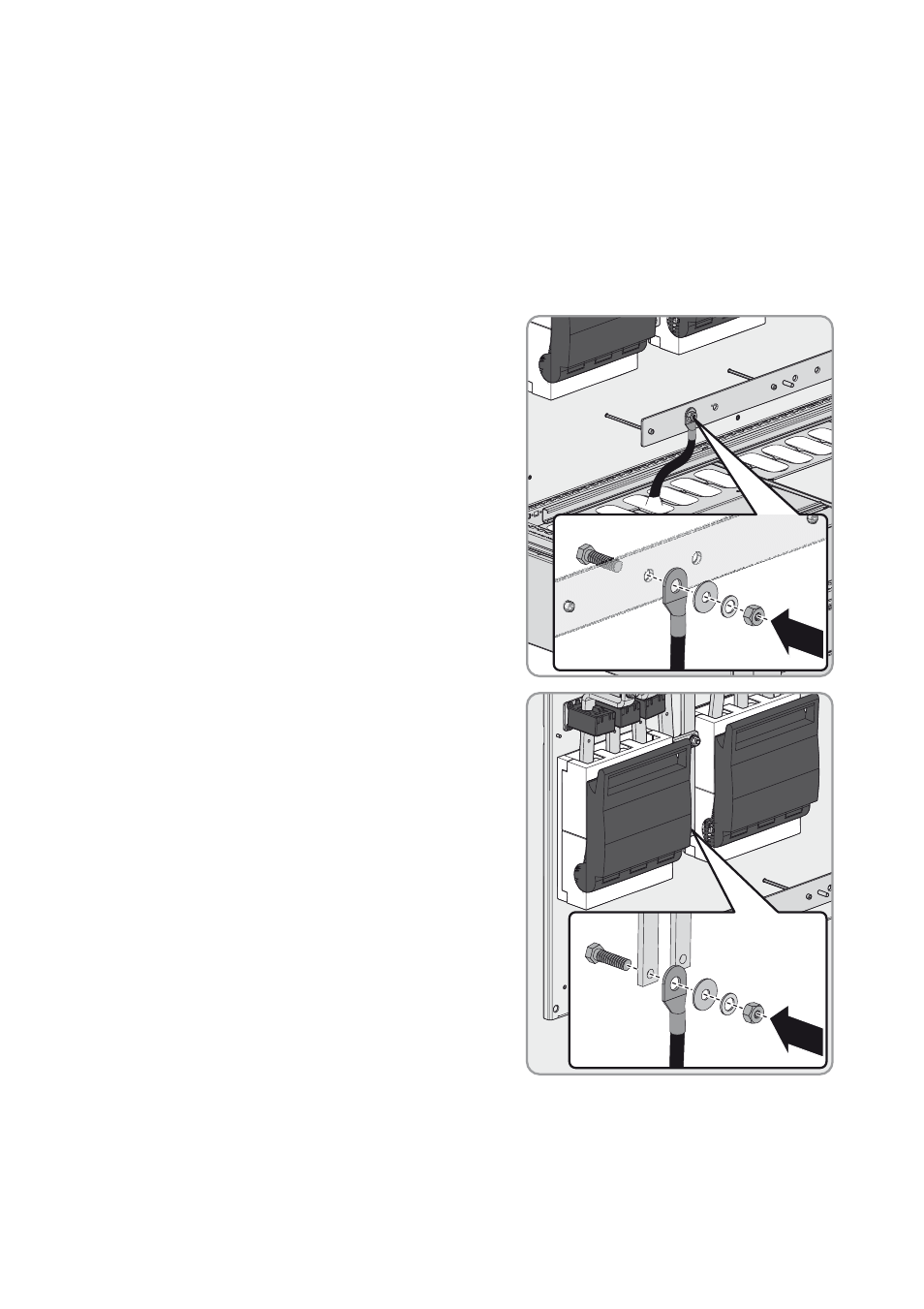

13. Подключите к заземляющей шине защитный
провод (размер под ключ 19, момент затяжки
25 Нм). При этом учитывайте форму винтов:
головка винта/заземляющая шина/кабельный
наконечник/подкладная шайба/зажимная
шайба/гайка.
14. Подключите к шинопроводу MC-X1 нулевой
провод (размер под ключ 19, момент затяжки
25 Нм). При этом учитывайте форму винтов:
головка винта/шинопровод/кабельный
наконечник/подкладная шайба/зажимная
шайба/гайка.
15. Закрепите соединительный кабель на предусмотренной для этого планке для крепления
кабелей. Используйте при этом хомуты для крепления кабеля и встречные
ваннообразные прижимы, входящие в комплект поставки.
Крепление кабеля обеспечивает дополнительную разгрузку кабеля в месте
подключения.
