7 Подключение электричества
SMA Solar Technology AG
20
MC_BOX_36-BE-ru-20
Pуководство по эксплуатации
7 Подключение электричества
7.1 Обзор зоны подключения
7.1.1 Соединительные клеммы

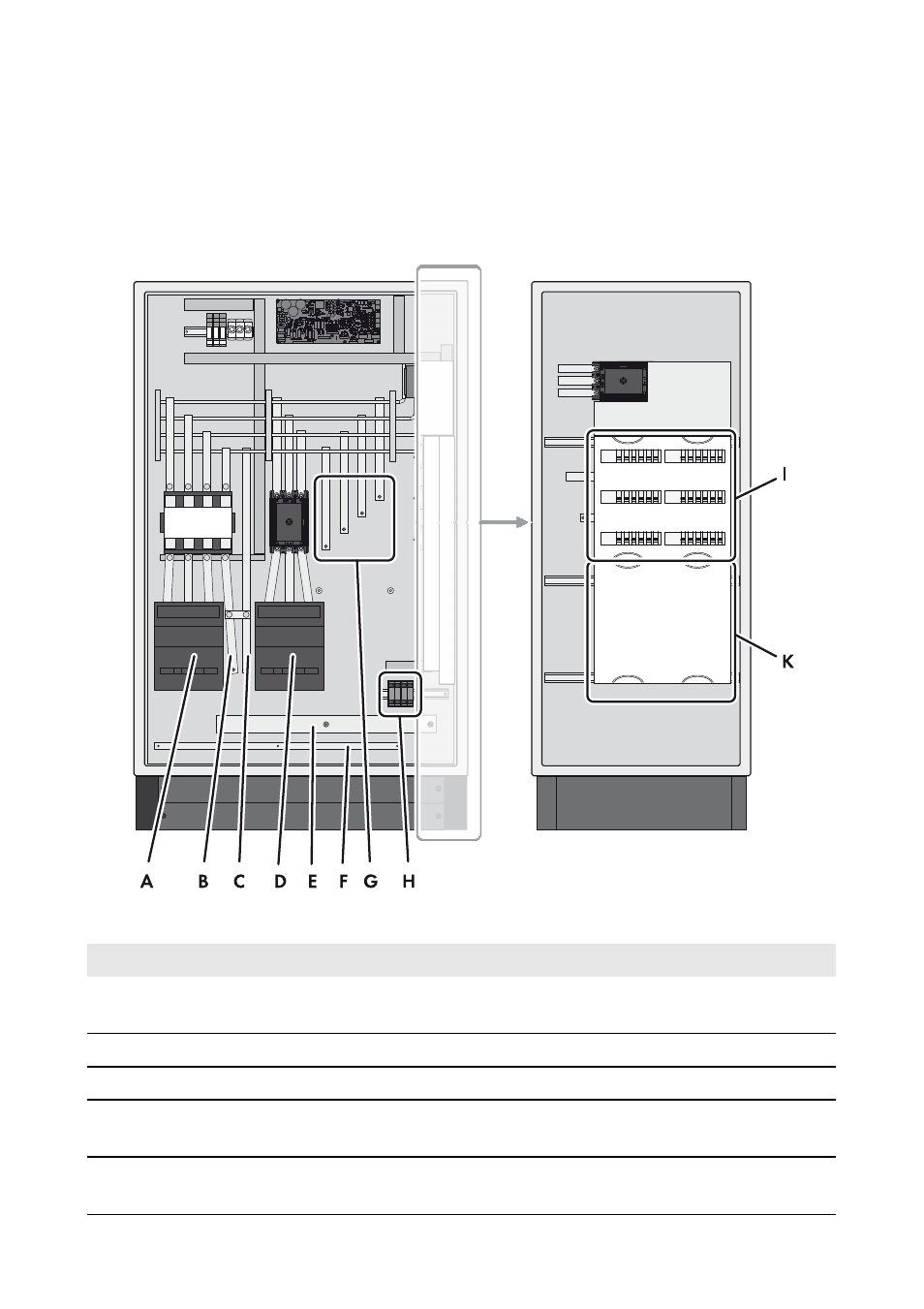

Иллюстрация 7: Позиции соединительных клемм
Объект
Описание
A
Силовой предохранитель =MC-F1 Generator для подключения внешних
проводов генератора
B
Шинопровод =MC-X1 для подключения нулевого провода генератора
C
Шинопровод =MC-X2 для подключения нулевого провода потребителей
D
Силовой предохранитель =MC-F2 Loads для подключения внешних проводов
потребителей
E
Заземляющая шина для подключения защитного провода генератора,
потребителей и фотогальванической установки
