SMA Solar Technology AG 7 Подключение электричества
Pуководство по эксплуатации MC_BOX_36-BE-ru-20 25
☐ При наличии длинных трасс кабеля вблизи генератора следует установить
дополнительную отсечную коробку.
☐ Внешний, нулевой и защитный провода должны иметь одинаковое поперечное сечение.
Порядок действий:
1. На основе вида прокладки кабеля и условий электромонтажа определите необходимые
вставки для силовых предохранителей. При этом учитывайте допустимый номинальный
ток предохранителей от 100 A до 500 A.
2. Снимите защитную крышку (см. главу 7.3, страница 23).
3. Введите соединительные кабели генератора в Multicluster Box и подготовьте их
(см. главу 7.4, страница 24).

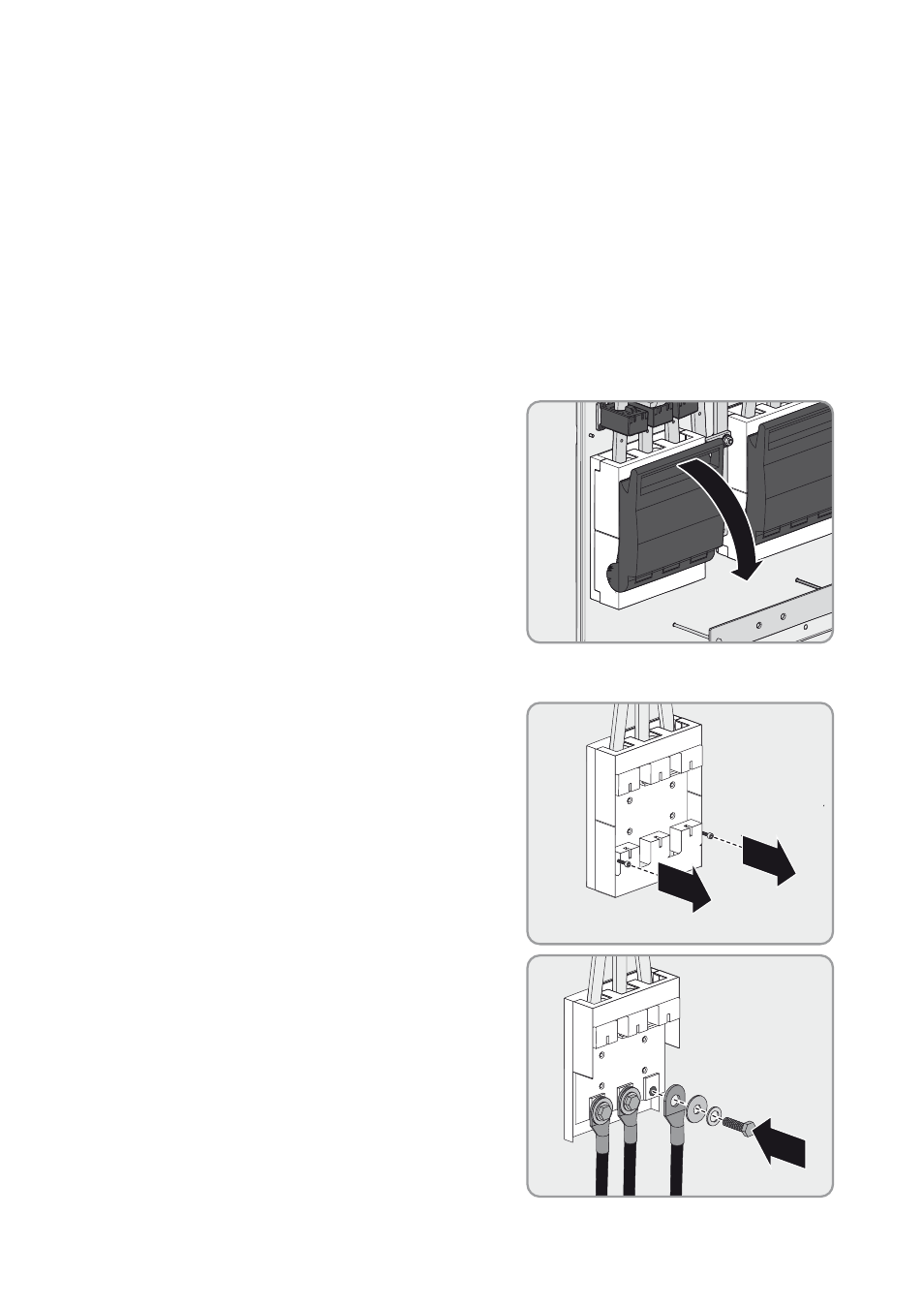

4. Переместите ручку держателя предохранителя
вниз.
5. Поднимите двумя руками держатель предохранителя у зажима и извлеките его.
6. Отсоедините винты крышки соединительных
клемм и снимите крышку. Используйте для
этого отвертку PH 2.
7. Подсоедините внешние провода L1, L2 и L3 в
соответствии с маркировкой на силовых
предохранителях MC-F1 Generator (размер
под ключ 19, момент затяжки 25 Нм). При этом
учитывайте форму винтов: головка винта/
зажимная шайба/подкладная шайба/
кабельный наконечник/соединение на
силовом предохранителе.
