Представление заготовки в рабочем пространстве (опция ПО
"Дополнительные графические возможности")
16.2
16
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
525
16.2
Представление заготовки в
рабочем пространстве (опция ПО
"Дополнительные графические
возможности")
Применение
В режиме работы Тест программы можно при помощи графики
проверять положение заготовки или точки привязки в рабочем
пространстве станка, а также активировать контроль рабочего
пространства в режиме работы Тест программы: для этого
следует нажать клавишу Softkey ЗАГОТОВКА В РАБ. ПРОСТР.
Используя клавишу Softkey Контроль кон. выкл. ПО (вторая
панель Softkey), можно активировать или деактивировать эту
функцию.

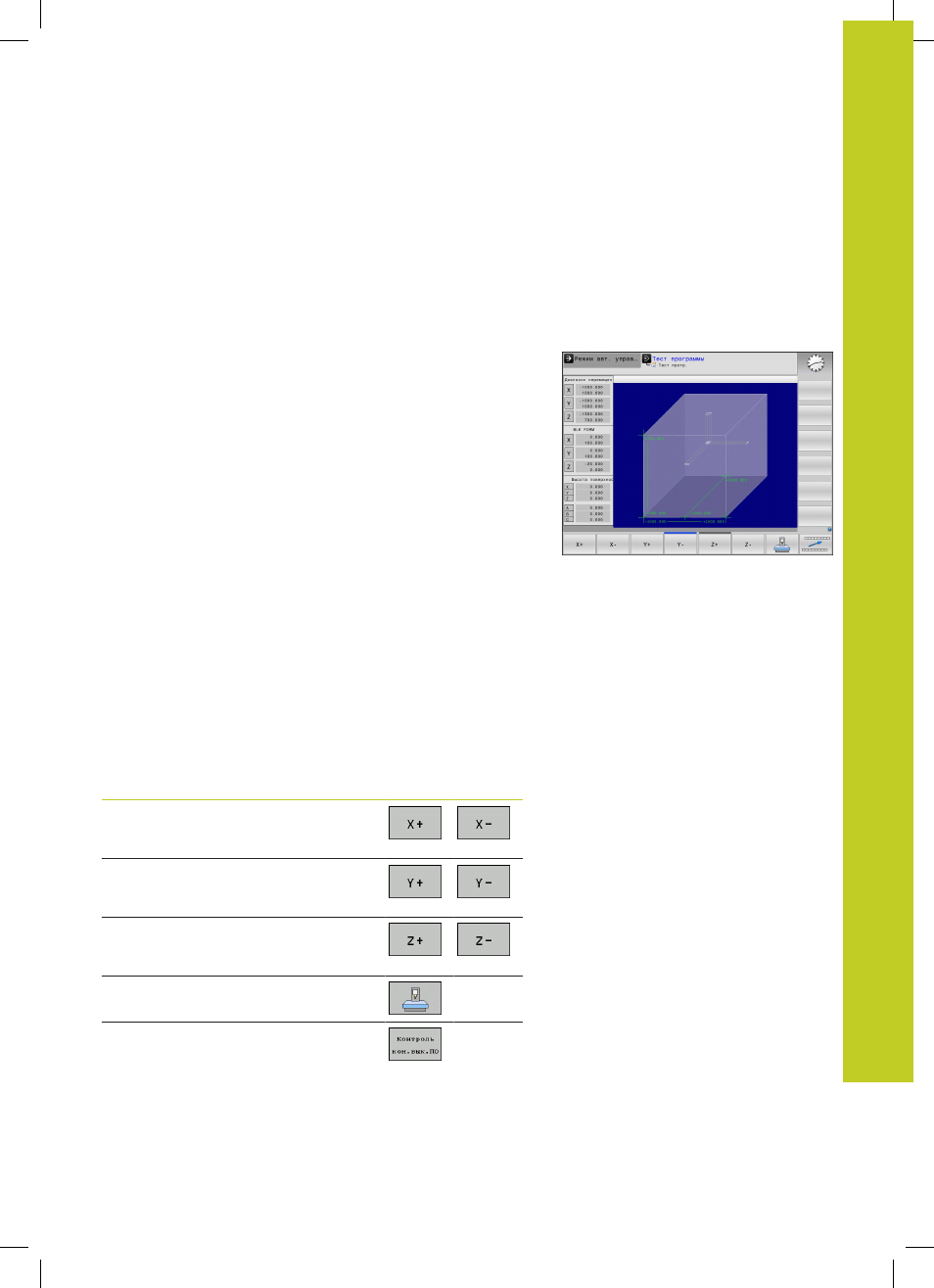

Следующий прозрачный параллелепипед изображает
заготовку, размеры которой находятся в таблице BLK FORM.
ЧПУ берет размеры из определения заготовки, заданного в
выбранной программе. Параллелепипед заготовки определяет
систему координат ввода, нулевая точка которой находится
внутри параллелепипеда области перемещения.
Местонахождение заготовки в пределах в рабочего
пространства, как правило, несущественно для теста
программы. Если однако, активируется контроль рабочего
пространства, то следует так смещать заготовку "графически",
чтобы лежала она в пределах рабочего пространства.
Используйте для этого клавиши Softkey, приведенные в
таблице.
Кроме того, можно активировать действующую точку привязки
для режима работы Тест программы (см. приведенную далее
таблицу).
Функция
Softkey
Смещение заготовки в
положительном/отрицательном
направлении по оси X
Смещение заготовки в
положительном/отрицательном
направлении по оси Y
Смещение заготовки в
положительном/отрицательном
направлении по оси Z
Отобразить заготовку относительно
заданной точки привязки
Включение или выключение функции
контроля
