Обработка данных DXF (опция программного обеспечения)
7.1
7
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
255
Информация об элементах
Система ЧПУ отображает на дисплее слева внизу различные
данные для элемента контура, который был выбран в
последний раз щелчком мыши в левом или правом окне.
Прямая, конечная и начальная точка прямой дополнительно
обозначена серым цветом
Окружность, центр окружности, конечная точка окружности и
направление вращения. Дополнительно выделенная серым
цветом точка старта и радиус окружности

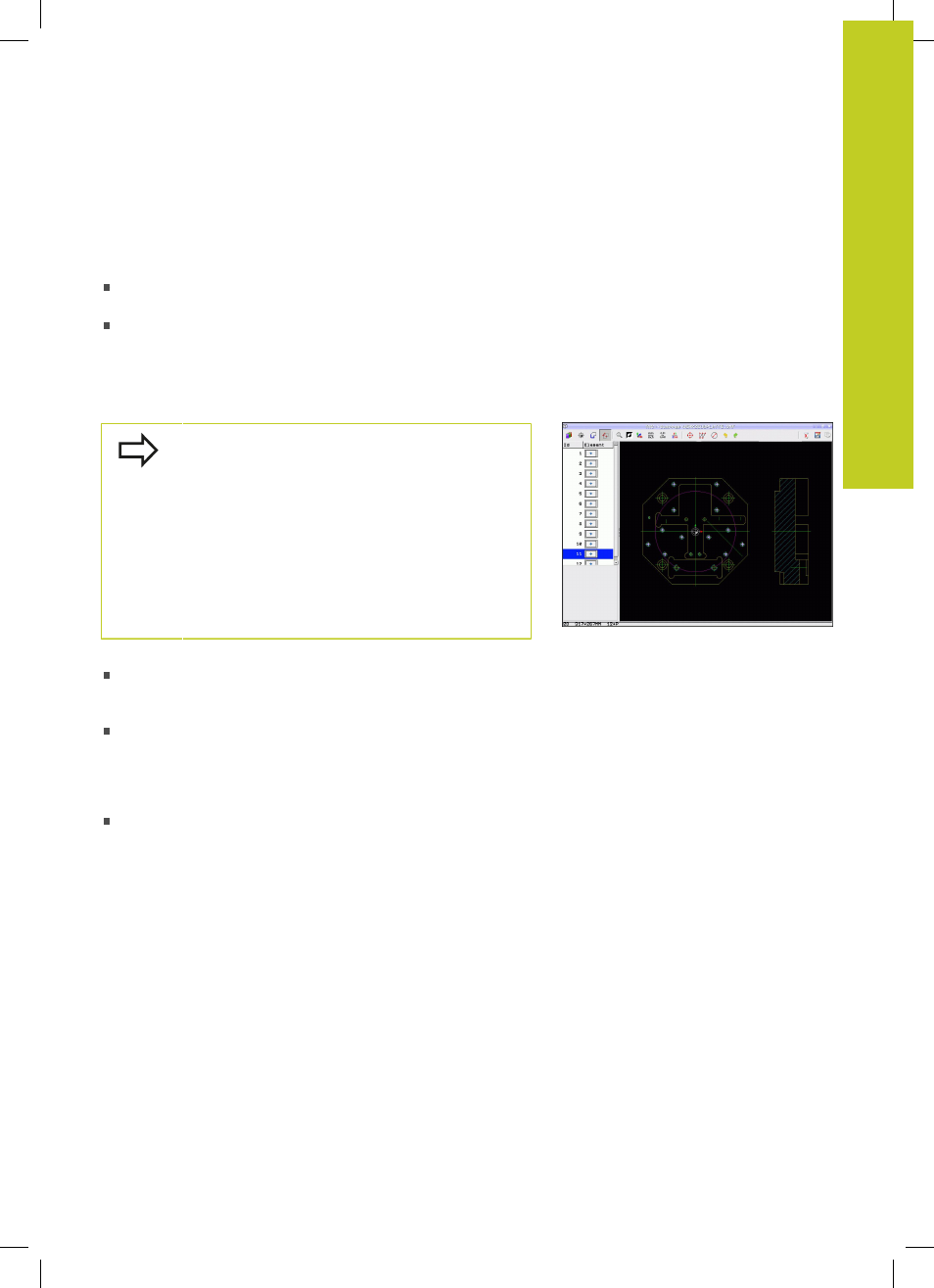

Выбор и сохранение позиций обработки
Для выбора позиций обработки следует
пользоваться сенсорной панелью Touch-Pad на
клавиатуре ЧПУ или подключенной через USB-
порт мышью.
Если требуется расположить выбираемые
позиции очень близко друг к другу,
воспользуйтесь функцией масштабирования.
При необходимости выберите базовую настройку
так, чтобы система ЧПУ отображала траектории
инструментов, смотри "Базовые настройки",
Для выбора позиций обработки имеется три возможности:
Однократный выбор: выберите нужные позиции обработки,
щелкая по ним мышкой по отдельности (смотри "Выбор по
отдельности", Стр. 256)
Быстрый выбор позиций сверления в радиусе действия
мыши: расширив мышью границы определенной области,
выделите все находящиеся в ней позиции сверления
("Быстрый выбор позиций сверления путем выделения
мышью соответствующей области").
Быстрый выбор позиций сверления с помощью ввода
диаметра: путем ввода диаметра отверстия выбираются
все находящиеся в DXF-файле позиции сверления с этим
