Движение по траектории – полярные координаты
6.5
6
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
225

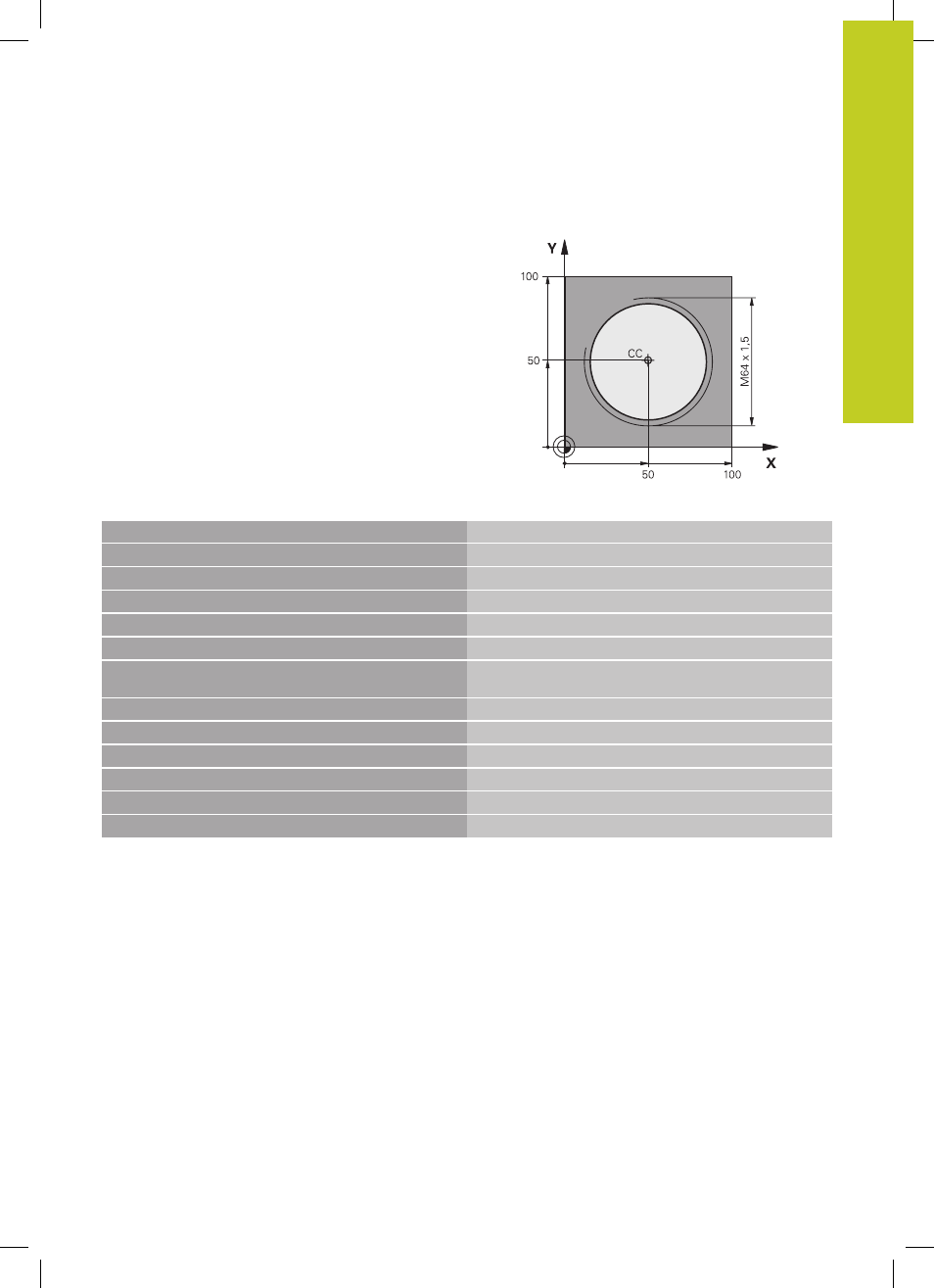

Пример: спираль
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S1400
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 L X+50 Y+50 R0 FMAX
Предварительное позиционирование инструмента
6 CC
Последняя запрограммированная позиция задается в
качестве полюса
7 L Z-12,75 R0 F1000 M3
Перемещение на глубину обработки
8 APPR PCT PR+32 PA-182 CCA180 R+2 RL F100
Подвод к контуру по окружности с плавным переходом
9 CP IPA+3240 IZ+13.5 DR+ F200
Перемещение по спирали
10 DEP CT CCA180 R+2
Отвод от контура по окружности с плавным переходом
11 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
12 END PGM HELIX MM
