Программирование: Многоосевая обработка
12.2 PLANE-функция: наклон плоскости обработки (опция ПО 1)
12
402
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
Используемые сокращения:
PROJECTED
Англ. projected = спроецированный
PROPR
principle plane: главная плоскость
PROMIN
minor plane: вспомогательная
плоскость
PROMIN
Англ. rotation: вращение
Определение плоскости обработки через угол
Эйлера: PLANE EULER
Применение
Углы Эйлера определяют плоскость обработки через
повороты вокруг наклоненной соответствующим образом
системы координат
(до трех поворотов). Определение трем
углам Эйлера было дано швейцарским математиком Эйлером.
При переносе углов на систему координат станка возникают
следующие значения:

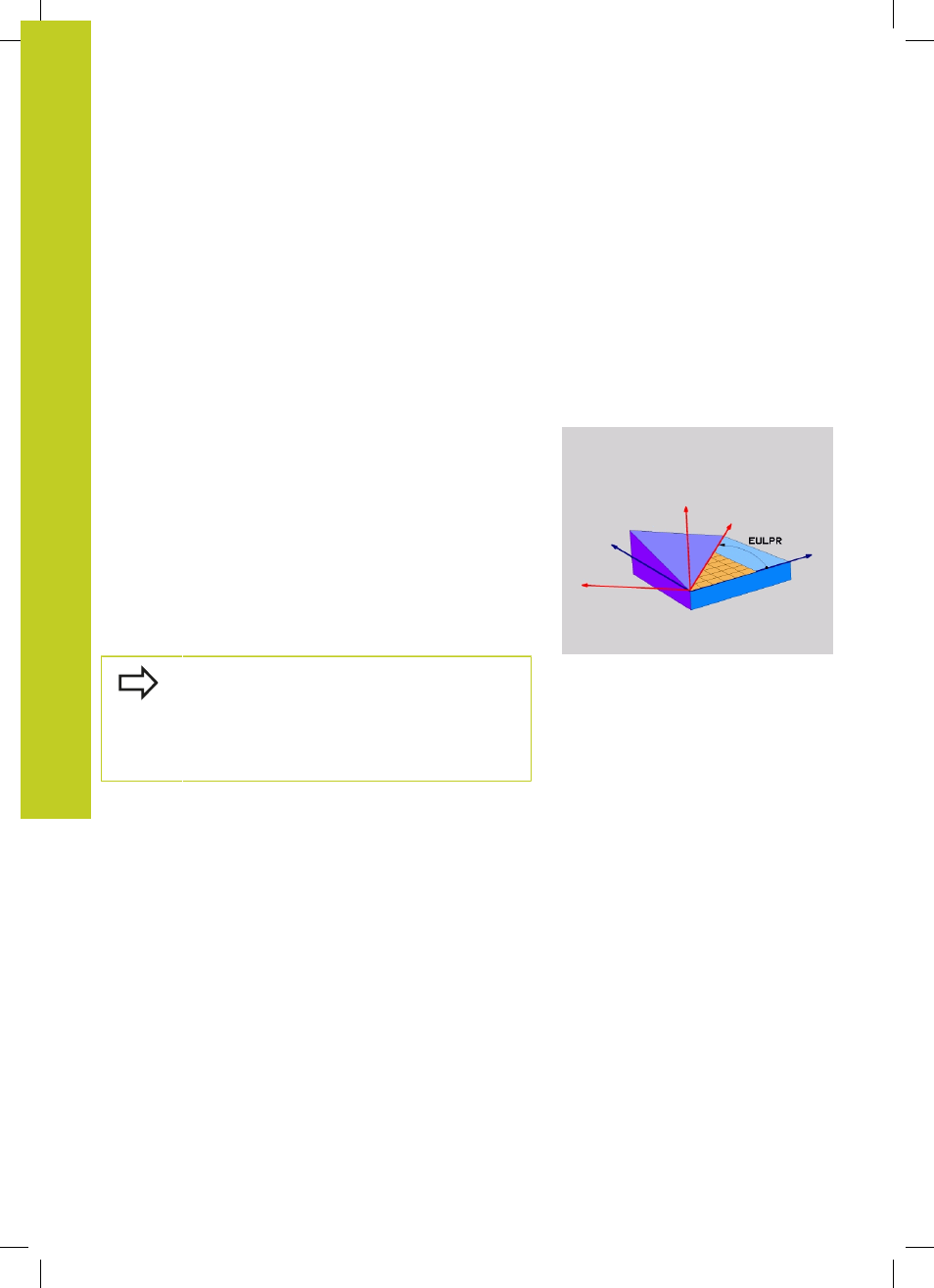

Угол прецессии:
EULPR
Поворот системы координат вокруг
Z-оси
Угол нутации:
EULNU
Поворот системы координат вокруг
смещенной на угол прецессии X-оси
Угол вращения:
EULROT
Поворот наклонной плоскости
обработки вокруг наклонной Z-оси
Обратите внимание перед
программированием
Описание параметров для процедуры
позиционирования: смотри "Определение
