Страница 142
Программирование: помощь
4.6
Средство расчета данных резания
4
142
TNC 620 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 8/2014
4.6
Средство расчета данных резания
Применение
С помощью средства расчета данных резания можно
рассчитать скорость вращения шпинделя и подачу для
процесса обработки. Затем вы можете записать рассчитанные
значения в NC-программе в открытом диалоге подачи или
скорости вращения.
Не пользуйтесь средством расчета данных
резания, если вы запрограммировали функцию
M136
. С помощью функции M136 ЧПУ
перемещает инструмент с установленной в
программе подачей F в миллиметрах/оборот
шпинделя, а средство расчета данных резания
всегда рассчитывает подачи в мм в минуту.
Для открытия программы расчета данных резания нажмите
клавишу Softkey "СР-ВО РАСЧ. ДАННЫХ РЕЗАНИЯ".
Система ЧПУ отобразит клавишу Softkey, если вы выполните
следующие действия:
открыть калькулятор (клавиша CALC)
открыть диалоговое поле для ввода скорости вращения в
кадре TOOL CALL
открыть диалоговое поле для ввода подачи в кадры
перемещения или циклы
ввести подачу в ручном режиме (Softkey F)
ввести скорость вращения шпинделя в ручном режиме
(Softkey S)
В зависимости от того, рассчитываете вы скорость вращения
или подачу, программа для вычисления данных резания
отображается с разными полями ввода:

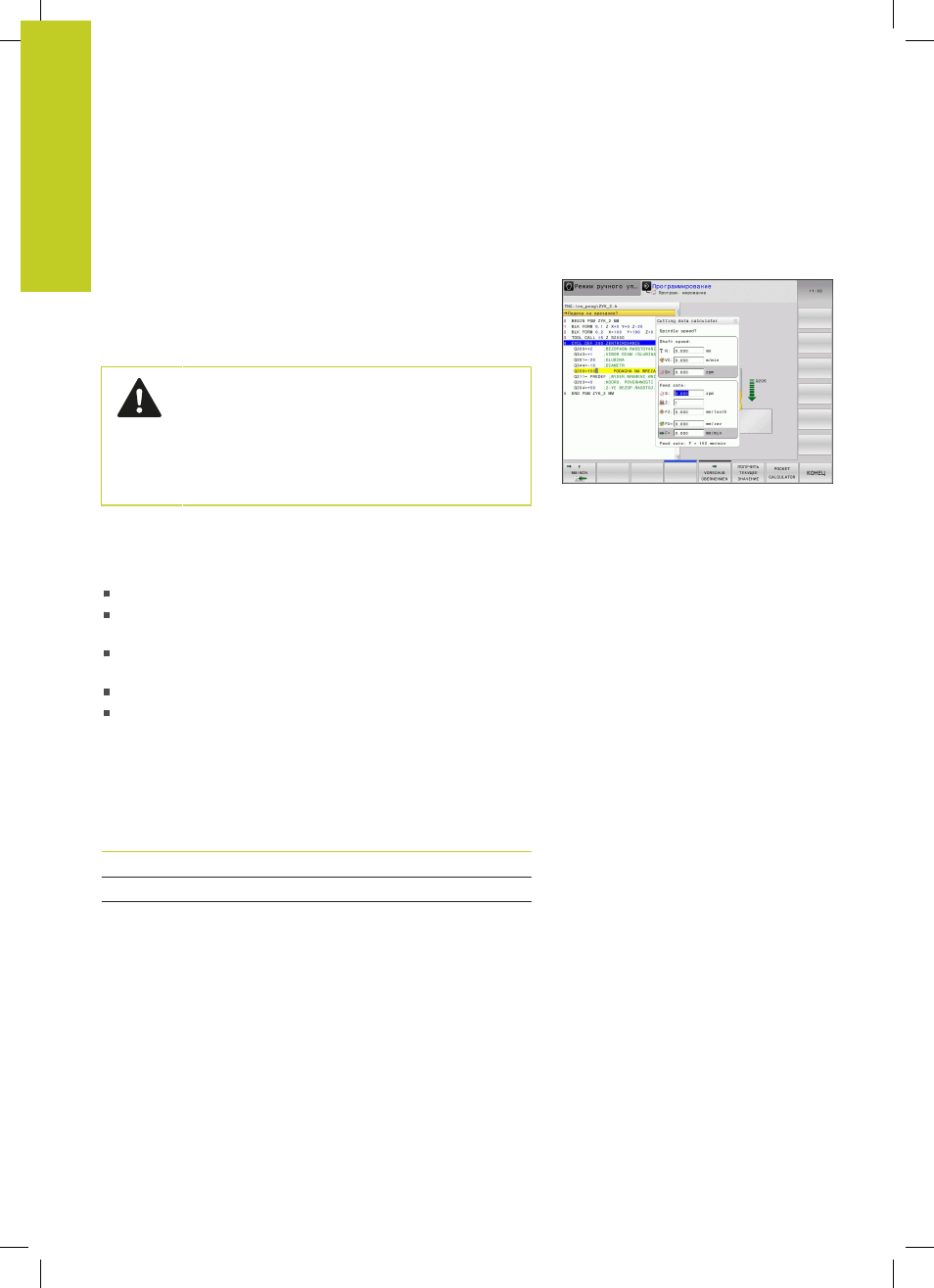

Окно для расчета скорости вращения:
Кодовая буква
Значение
R:
Радиус инструмента (мм)
VC:
Скорость резания (м/мин)
S=
Результат для частоты
вращения шпинделя (об/
мин)
