HEIDENHAIN TNC 620
43
1.3
Программиров
ание
перв
ой
части
Создание программы циклов

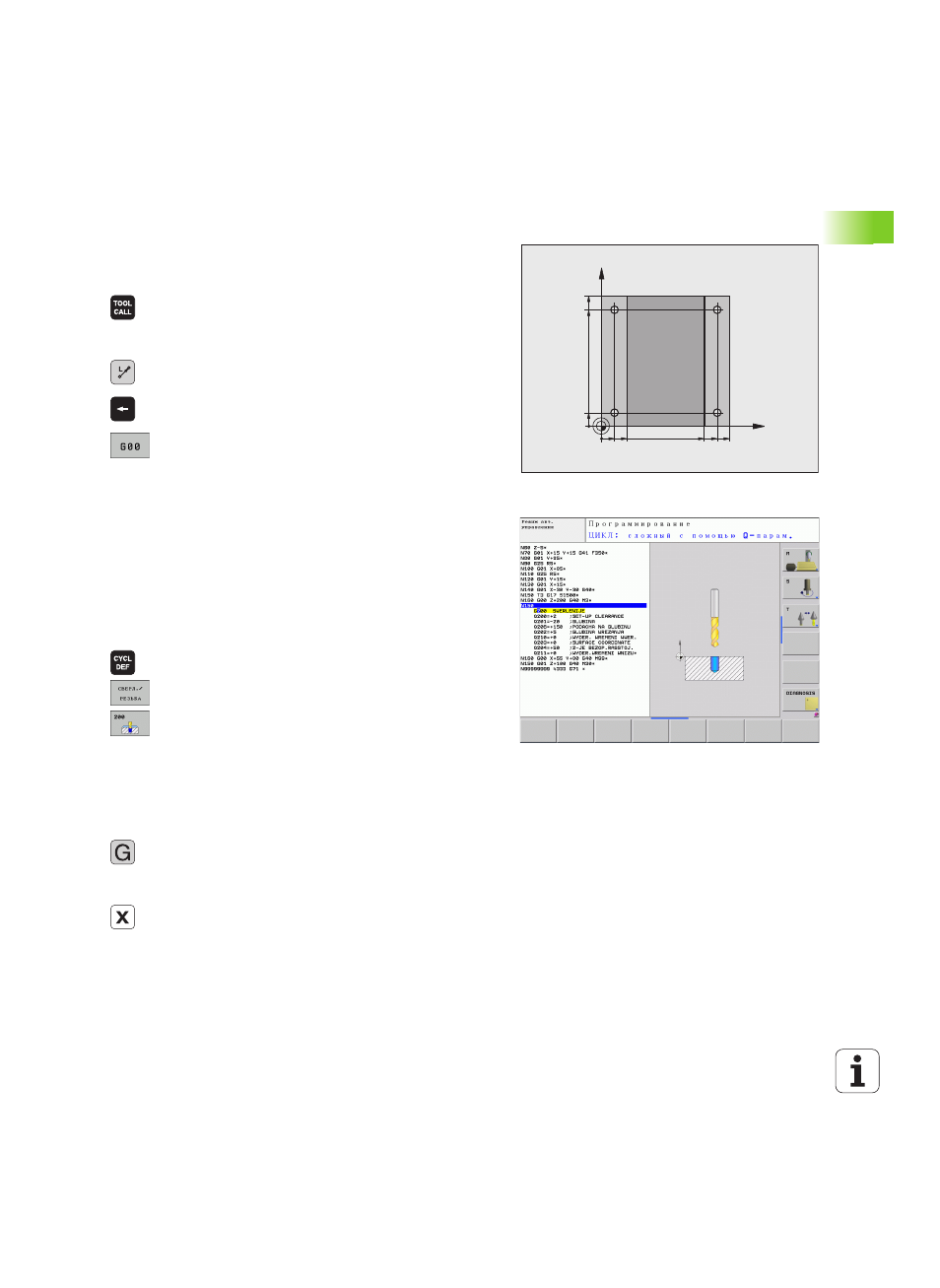

Отверстия, показанные на рисунке справа (глубина 20 мм),
следует выполнять с помощью стандартного цикла сверления.
Определение заготовки уже было создано оператором.
U
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента
U
Нажмите кнопку L, чтобы открыть кадр программы
с движением по прямой
U
С помощью кнопки со стрелкой влево перейдите в
область ввода G-функций
U
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
U
Отвод инструмента: нажмите оранжевую клавишу
оси Z, чтобы обеспечить вывод из материала на
оси инструмента, и введите значение для
позиции, к которой подводится инструмент,
например, 250. Подтвердите ввод кнопкой ENT
U
Корр. на радиус: RL/RR/без коррекции?,
подтвердите кнопкой ENT: коррекция на радиус не
активируется
U
Дополнительная функция M? подтвердите
клавишей END: система ЧПУ сохранит введенный
кадр перемещения
U
Вызов меню циклов
U
Индикация циклов сверления
U
Выбор стандартного цикла сверления 200: ЧПУ
запускает диалоговое окно определения
параметров цикла. Поэтапно вводите параметры,
запрашиваемые ЧПУ, каждый раз подтверждая
ввод кнопкой ENT. В правой части дисплея ЧПУ
дополнительно выполняется показ графики,
используемой для отображения
соответствующего параметра цикла
U
Подвод к первой позиции сверления: введите
Координаты позиции сверления, включите СОЖ и
шпиндель, выполните вызов цикла с помощью
M99
U
Подвод к оставшимся позициям сверления:
введите Координаты соответствующих позиций
сверления, выполните вызов цикла с помощью
M99
X
Y
20
10
100
100
10
90
90
80
0
0
