Ручное управление и наладка
12.8
Ус
та
н
о
в
ка
то
ч
ки
прив
язки
с
по
м
о
щью
из
мерительног
о
щупа

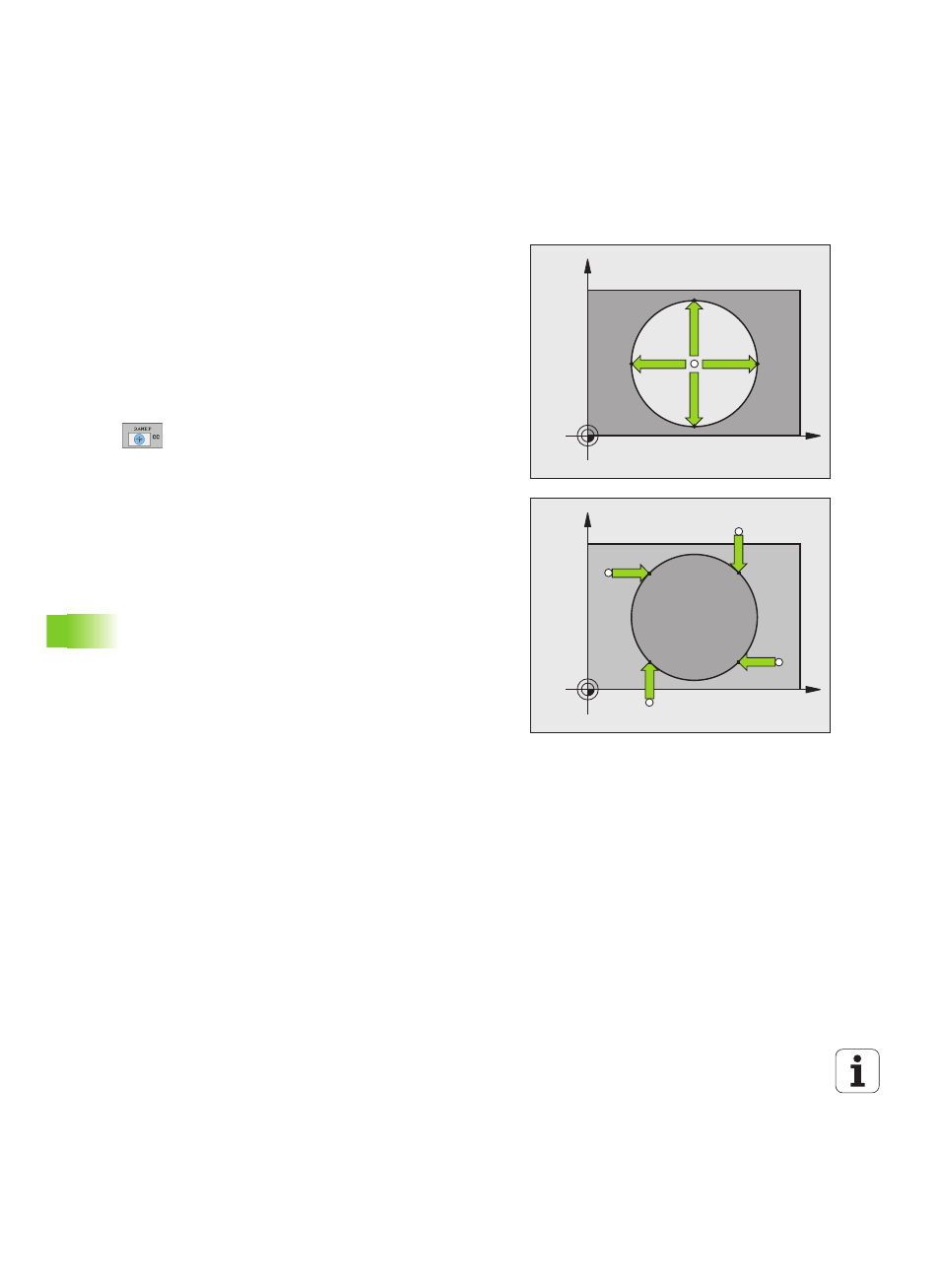

Центр окружности в качестве точки привязки
Центры отверстий, круглых карманов, полных цилиндров, цапф,
круглых островов и т.п. можно назначать в качестве точек
привязки.
Круглый карман:
При ощупывании система ЧПУ снимает размеры внутренней
стенки кармана во всех четырех направлениях осей координат.
Для разорванных окружностей (дуг окружностей) направление
ощупывания может быть выбрано произвольно.
U
Поместите наконечник щупа приблизительно в центр
окружности
U
Выбор функции ощупывания: выберите Softkey
ОЩУПЫВАНИЕ CC
U
Ощупывание: нажмите внешнюю кнопку START
четыре раза. Измерительный щуп поочередно
ощупывает 4 точки на внутренней стенке
окружности
U
Точка привязки: введите обе координаты центра
окружности в окне меню, назначьте при помощи
Softkey НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ или
запишите значения в таблицу (смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу нулевых точек”, страница 337 или
смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
U
Завершите функцию ощупывания, нажав кнопку
END
Внешняя окружность:
U
Позиционируйте наконечник щупа вблизи первой точки
ощупывания вне окружности
U
Выберите направление ощупывания: выбор с помощью
соответствующей клавиши Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Повторите операцию ощупывания для остальных 3 точек. См.
рис. справа внизу
U
Точка привязки: введите координаты точки привязки,
подтвердите с помощью клавиши Softkey УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись
результатов измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 337 или смотри „Запись
результатов измерения из циклов измерительного щупа в
таблицу предустановок”, страница 338).
U
Завершение функции ощупывания: нажмите кнопку END
После ощупывания система ЧПУ отображает текущие
координаты центра окружности и радиус окружности PR.
X
Y
X+
X
Y+
Y
X
Y
X+
X
Y+
Y
