4 дополнительные функции для траектории контура, Обработка небольших выступов контура: функция m97 – Инструкция по эксплуатации HEIDENHAIN TNC 620 (340 56x-02) ISO programming
Страница 268
268
Программирование: дополнительные функции
9.4
До
п
о
л
н
и
те
л
ь
н
ы
е
фу
н
кц
и
и
для
траект
о
рии
ко
н
тур
а
9.4 Дополнительные функции
для траектории контура
Обработка небольших выступов контура:
функция M97

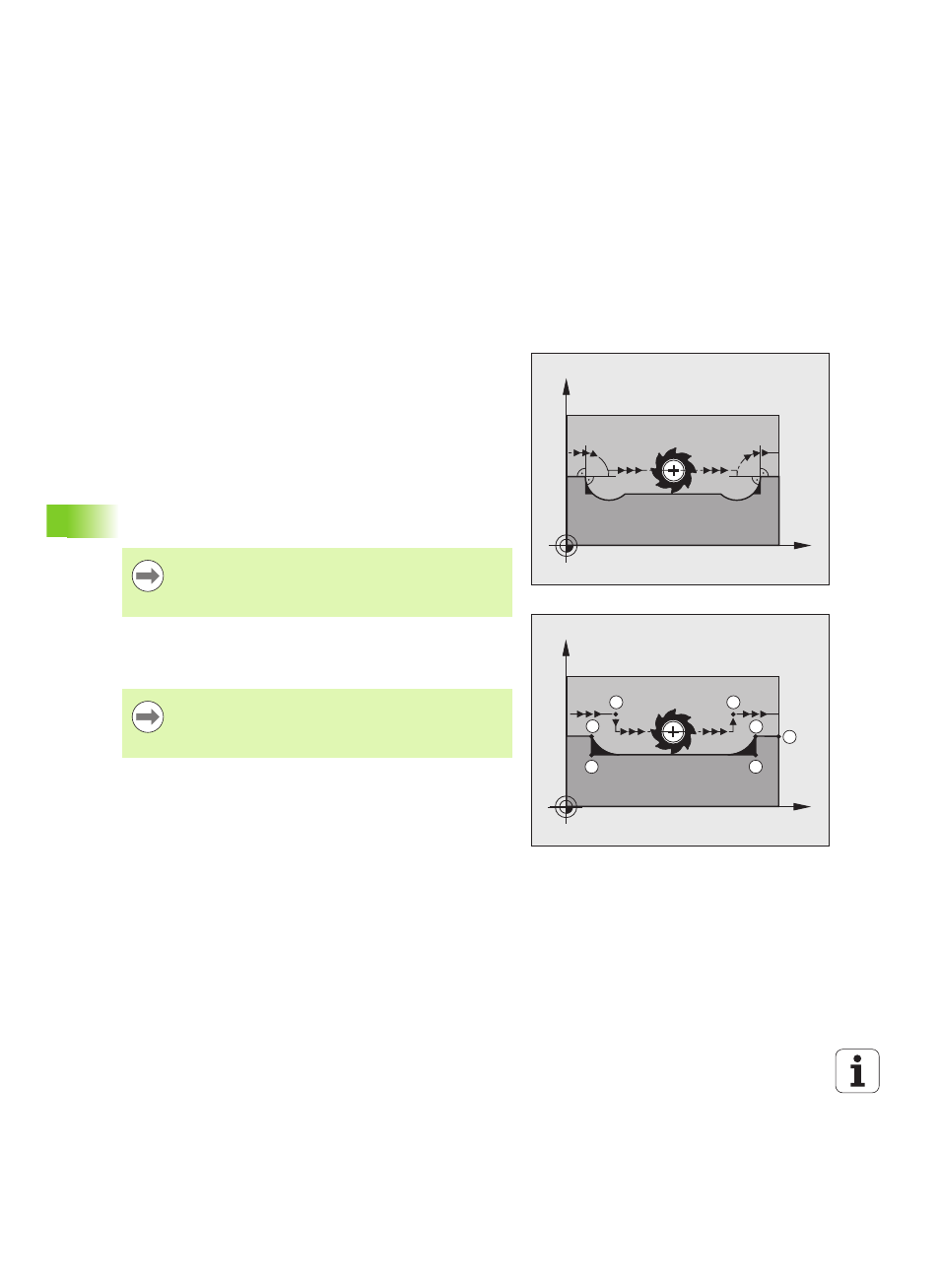

Стандартная процедура
Система ЧПУ добавляет на участке внешнего угла контура
переходную дугу. Если выступы контура слишком малы,
инструмент при этом может повредить контур.
В таких местах ЧПУ прерывает отработку программы и выдает
сообщение об ошибке “Радиус инструмента слишком велик”.
Процедура работы с M97
ЧПУ определяет точку пересечения траекторий для элементов
контура – как для внутренних углов – и перемещает инструмент
над этой точкой.
Следует программировать M97 в том кадре, в котором заданы
координаты точки внешнего угла.
Действие
M97 действует только в том кадре программы, в котором была
запрограммирована M97.
X
Y
X
Y
S
16
17
15
14
13
S
Вместо M97 следует использовать значительно более
эффективную функцию M120 LA (смотри
„Предварительная обработка кадров с коррекцией на
радиус (LOOK AHEAD): M120” на странице 273)!
Угол контура при использовании M97 не
обрабатывается полностью. Возможно, возникнет
необходимость дополнительно обработать угол
контура инструментом меньшего размера.
