Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

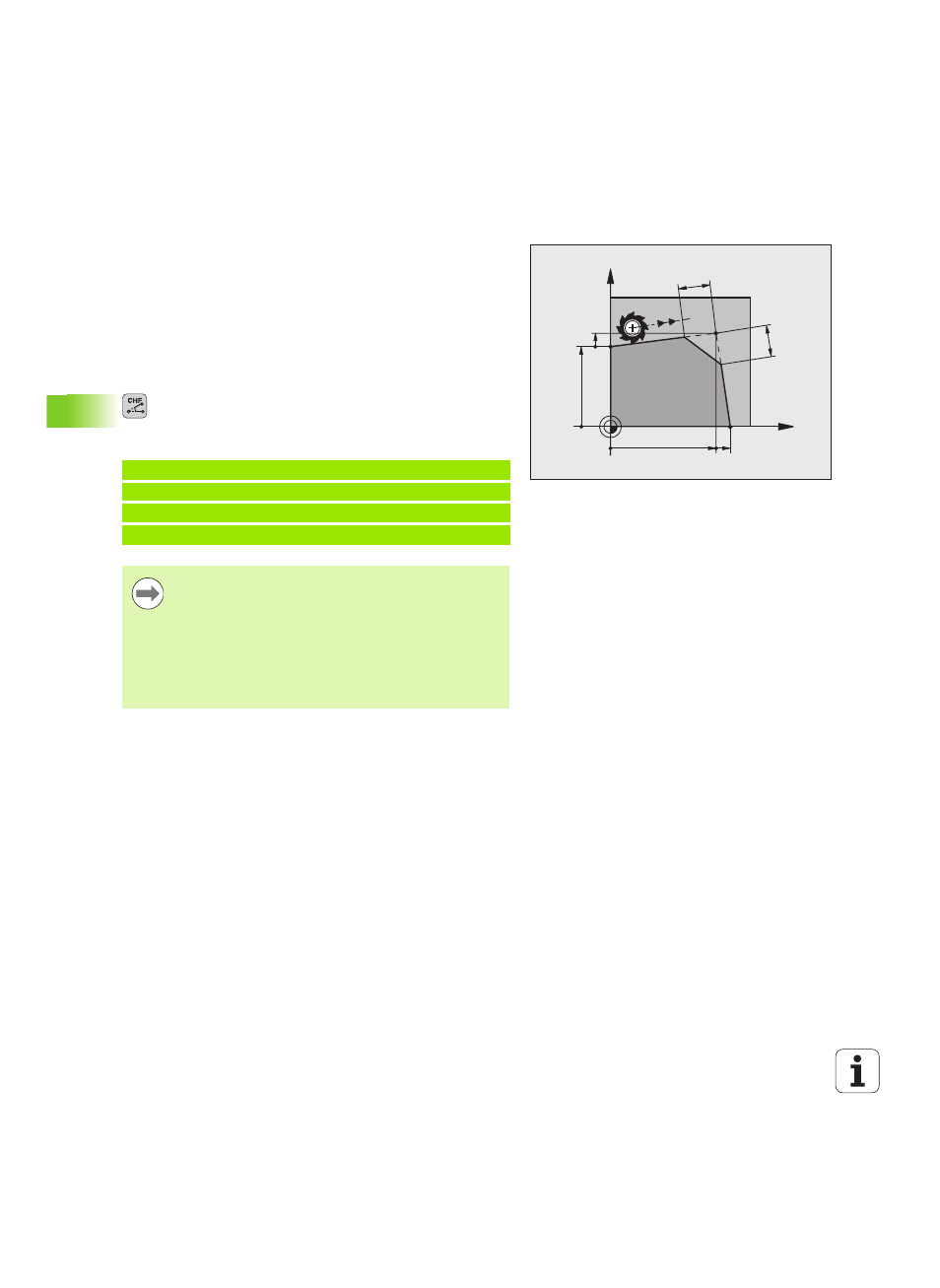

Вставка фаски между двумя прямыми
На углах контура, возникающих на пересечении двух прямых,
можно снять фаску.
В кадрах прямых перед G24-кадром и после него следует
запрограммировать обе координаты плоскости, на которой
выполняется фаска
Поправка на радиус перед G24-кадром и после него должна
быть одинаковой
Фаска должна выполняться инструментом, вызванным в
данный момент
U
Снятие фаски: длина фаски, если необходимо:
U
Подача F (активна только в G24-кадре)
Примеры NC-кадров
X
Y
40
12
30
5
12
5
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Нельзя начинать контур G24-кадром.
Фаска снимается только на плоскости обработки.
Подвод к удаленной при снятии фаски угловой точке
не выполняется.
Заданная в CHF-кадре подача актуальна только во
время выполнения данного CHF-кадра. Затем снова
действительна подача, запрограммированная перед
G24-кадром.
