Программирование: программирование контуров
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

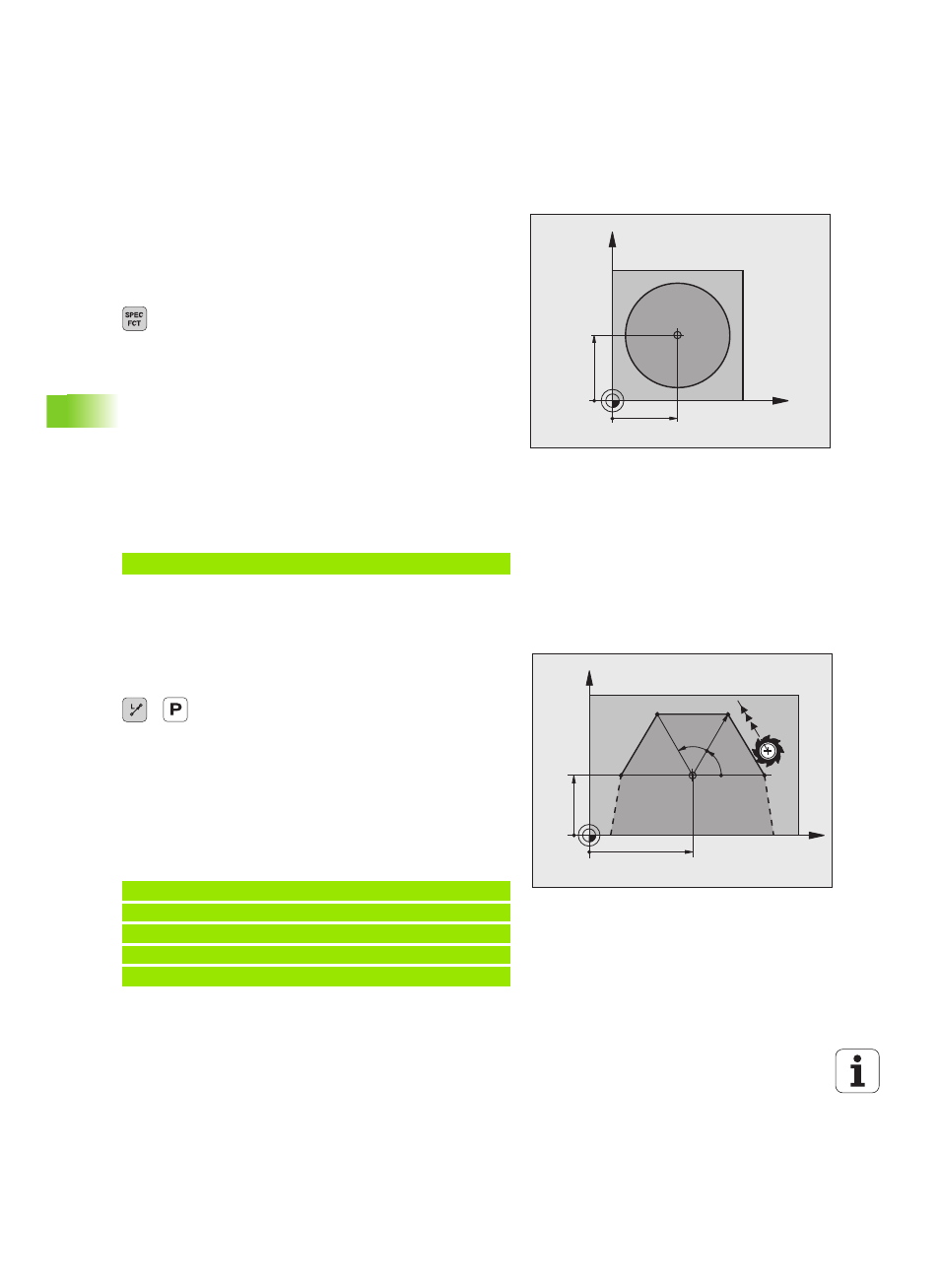

Начало полярных координат: Pol I, J
Полюс CC можно назначить в любом окне программы обработки
до момента ввода позиций, определяемых с помощью полярных
координат. Последовательность действий при задании полюса
такая же, как при программировании центра окружности.
U
Программирование полюса: нажмите клавишу
SPEC FCT
U
Выберите Softkey ФУНКЦИИ ПРОГРАММ
U
Выберите Softkey DIN/ISO
U
Выберите Softkey I или J
U
Координаты: задайте декартовы координаты
полюса или введите последнюю
запрограммированную позицию: G29. Задайте
полюс, прежде чем запрограммировать полярные
координаты. Программировать полюс следует
только в системе декартовых координат. Полюс
действителен до тех пор, пока оператором не
будет задан новый полюс.
Примеры NC-кадров
Прямая на ускоренном ходу G10
Прямая с подачей G11 F
Инструмент перемещается по прямой из своей текущей позиции в
конечную точку прямой. Точка старта является конечной точкой
предыдущего кадра.
U
Полярные координаты-радиус R: введите
расстояние от конечной точки прямой до
полюса CC
U
Полярные координаты-угол H: угловое
положение конечной точки прямой между
–360° и +360°
Знак числа H задан базовой осью угла:
Угол между базовой осью угла и R против часовой стрелки: H>0
Угол между базовой осью угла и R по часовой стрелке: H<0
Примеры NC-кадров
X
Y
X=I
Y=J
N120 I+45 J+45 *
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
