HEIDENHAIN iTNC 530
49
1.4
Индикации
со
ст
о
я
ния

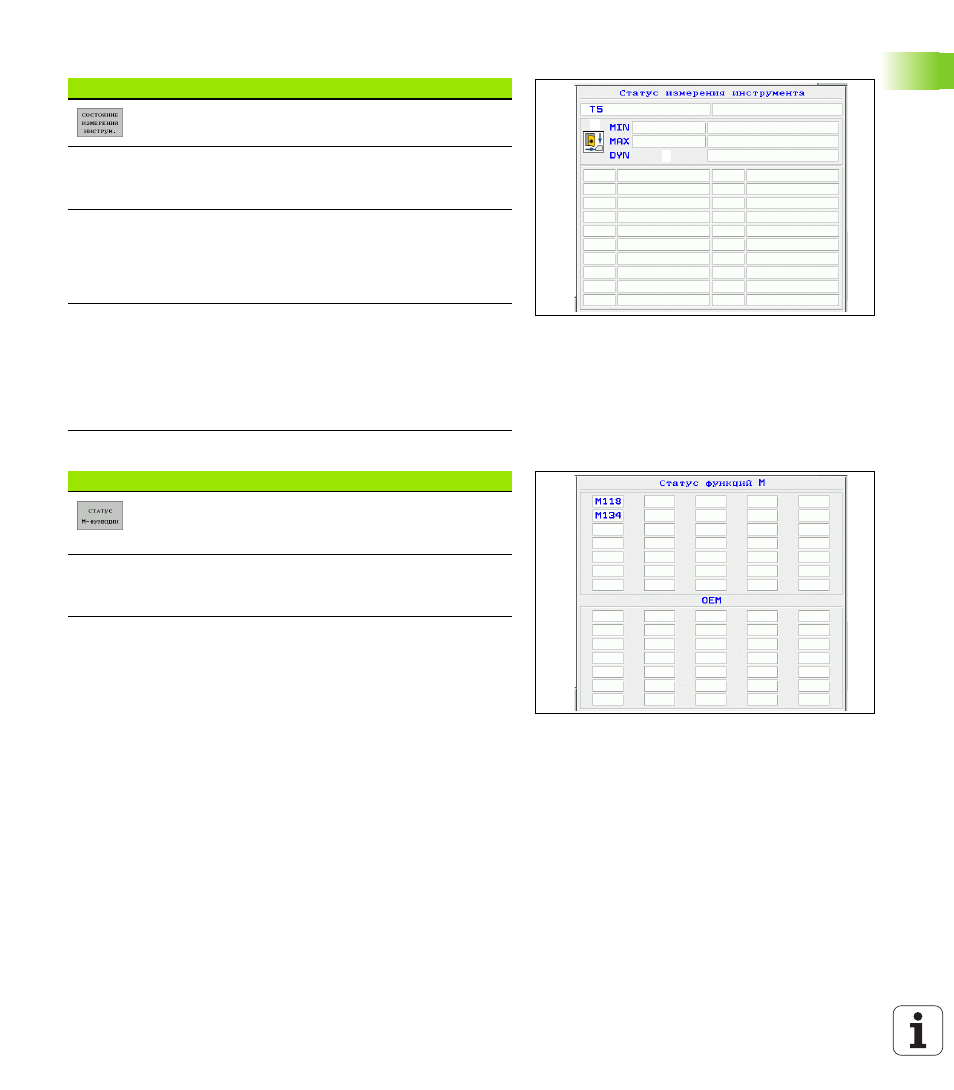

Измерение инструмента
Активные дополнительные функции M
Softkey
Распределение
Значение
1
Номер инструмента, который
измеряется
2
Индикация, измеряется ли
радиус инструмента или его
длина
3
MIN- и MAX-значение
измерения отдельных режущих
кромок и результаты измерения
со вращающимся инструментом
(DYN)
4
Номер кромки инструмента с
принадлежащим значением
измерения. Звёздочка за
значением измерения
указывает, что оно лежит вне
предела допуска из таблицы
инструментов
Softkey
Распределение
Значение
1
Список активных M-функций с
жёстко определённым
значением
2
Список активных M-функций,
которые настроиваются
производителем станков
2
3
4
1
1
2
