5 Программирование: инструменты
5.4
Тр
ех
м
ер
н
а
я
к
о
ррекция
инстр
умента
(
опция
программног
о

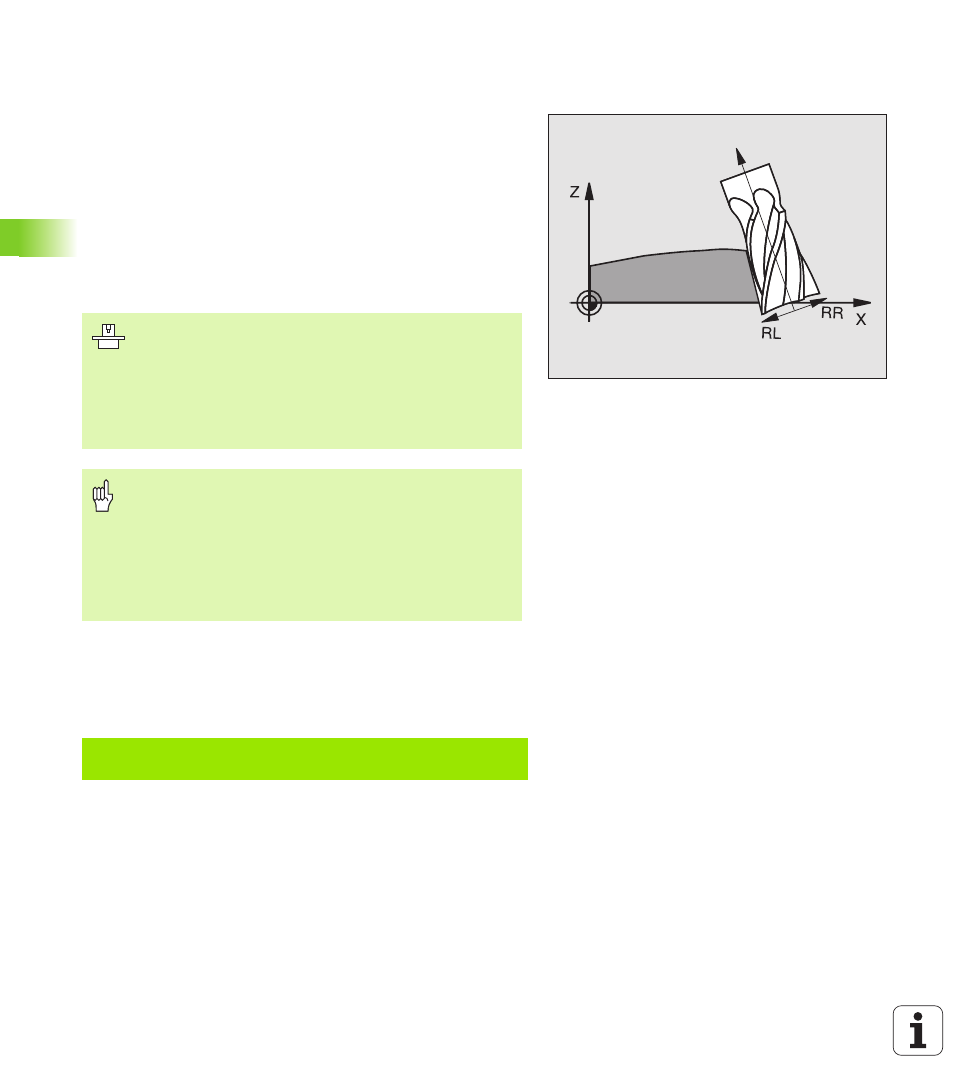

Peripheral Milling: 3D-коррекция радиуса с
ориентацией инструмента
УЧПУ смещает инструмент вертикально к направлении движения
и вертикально к направлении инструмента на сумму значений
дельта DR (таблица инструментов и TOOL CALL). Направление
коррекции назначаете с помощью коррекции радиуса RL/RR (
смотри рисунок, направление движения Y+). Чтобы УЧПУ могло
достигнуть заданную ориентацию инструмента, Вы должны
активировать функцию M128 (смотри “Сохранить позицию
вершины инструмента при позиционировании осей наклона
(TCPM): M128 (ПО-опция 2)” на странице 294). УЧПУ
позиционирует тогда оси вращения станка автоматически так, что
инструмент достигает заданную ориентацию с помощью активной
коррекции.
Ориентацию инструмента можете определить двумя способами:
В LN-записи вводя компоненты TX, TY и TZ
В L-записи вводя координаты осей вращения
Пример: Формат предложения с ориентацией инструмента
Эта функция возможна только на станках, для которых
конфигурации осей наклона определяемый
пространственный угол. Обратите внимание на
информацию в инструкции обслуживания станка.
УЧПУ не может позиционировать автоматически осей
вращения на всех станках. Обратите внимание на
информацию в инструкции обслуживания станка.
Опасность столкновения!
В случае станков, которых оси вращения допускают
только ограничённую зону перемещения, могут
выступит движения при автоматическом
позиционировании, требующие на пример 180°-
поворота стола. Обратите внимание на опасность
столкновения головки с загатовкой или с зажимными
приспособлениями.
1 LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN:
Прямая с 3D-коррекцией
X, Y, Z:
Корригированные координаты конечной точки
прямой
TX, TY, TZ:
Компоненты нормированного вектора для
ориентации инструмента
F:
подачи
M:
Дополнительная функция
