HEIDENHAIN iTNC 530
47
1.4
Индикации
со
ст
о
я
ния

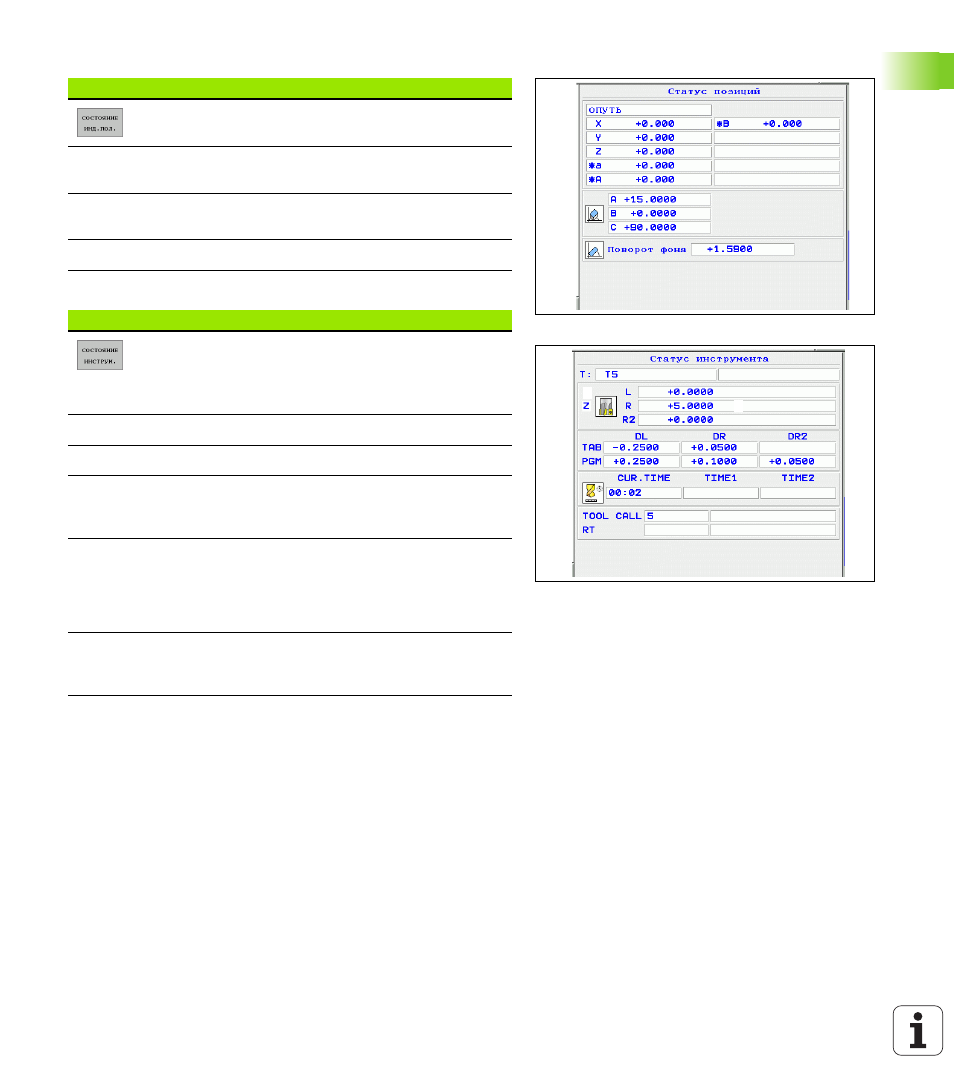

Положения и координаты
Информация о инструментах
Softkey
Распределение
Значение
1
Индикация положения
2
Вид индикации положения, нпр.
факт-положение
3
Угол наклона для плоскости
обработки
4
Угол базового поворота
Softkey
Распределение
Значение
1
Индикация T: Номер
инструмента имя инструмента
Индикация RT: Номер и имя
однотипного ииструмента
2
Ось инструмента
3
Длина и радиусы инструмента
4
Припуски (значения дельта) из
TOOL CALL (PGM) и из таблицы
инструментов (TAB)
5
Время стойкости,
максимальное время стойкости
(TIME 1) и максимальное время
стойкости при TOOL CALL (TIME
2)
6
Индикация активного
инструмента и (следующего)
запасного инструмента
4
1
3
2
3
2
5
1
4
6
