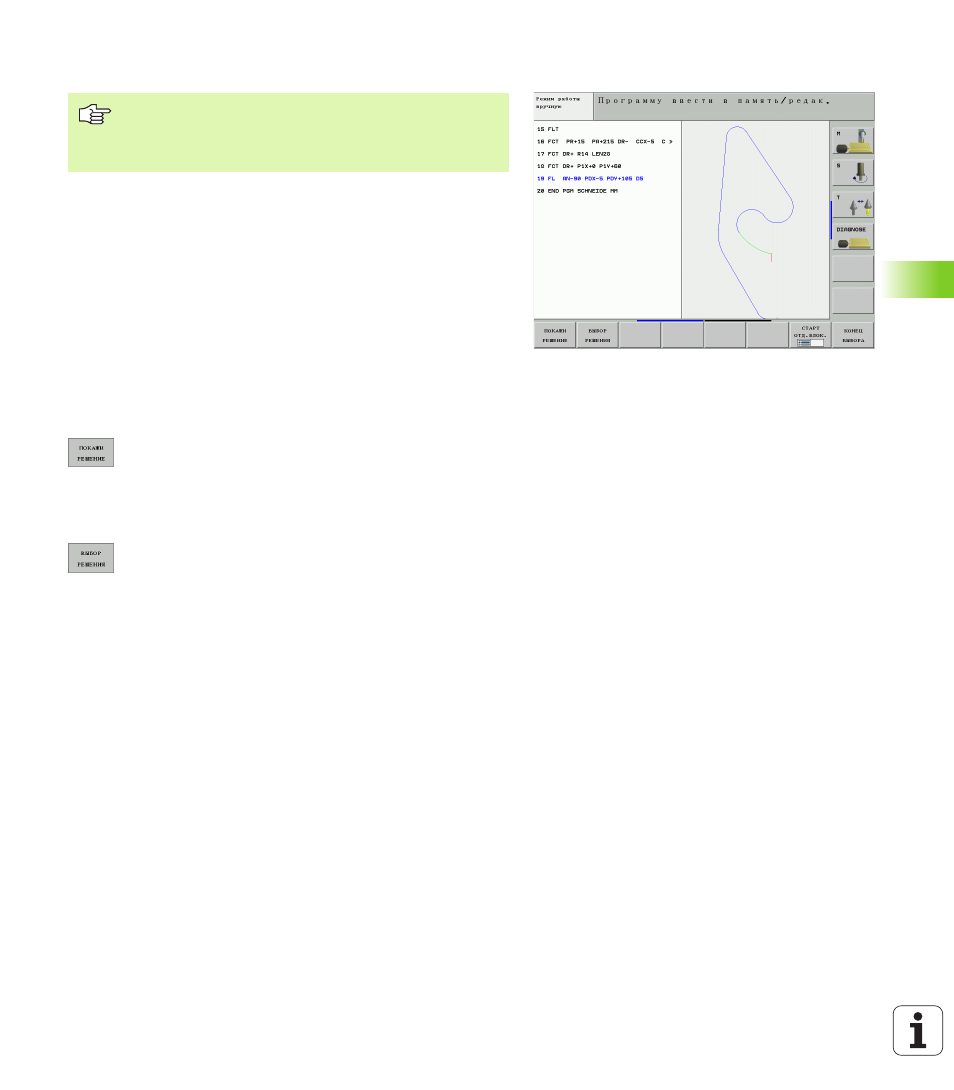

Графика СК-программирования
Неполные данные о координатах не позволяют иногда на
однозначное определение контура загатовки. В этом случае УЧПУ
показывает разные решения в окне СК-графики и Вы выбираете
подходящее. СК-графика изображает контур загатовки
разноцветно:
Если данные ведут к нескольким решениям и контур
изображается зелёным цветом, то выбираете правильный контур
следующим образом:
8
Так часто нажимать Softkey ПОКАЖИ РЕШЕНИЕ,
пока эелемент контура появится в правильном
виде. Используйте функцию приближения (2-ая
линейка программируемых клавишей), если
возможные решения не различаемые в
стандартном изображении
8
Указанный элемент контур соответствует чертежу:
С помощью Softkey ВЫБОР РЕШЕНИЯ
определить
Для использования графики при СК-
программировании, выбираете распределение экрана
ПРОГРАММА + ГРАФИКА (смотри “Программу ввести в
память/редактировать” на странице 43)
белый
Элемент контура однозначно определён
зелёный Введённые данные допускают несколько решений;
Вы выбираете правильное
красный Введённые данные не определяют ещё достаточно
контура; Вы должны ввести больше данных
