HEIDENHAIN iTNC 530
421
8.6 SL-
цик
л
ы

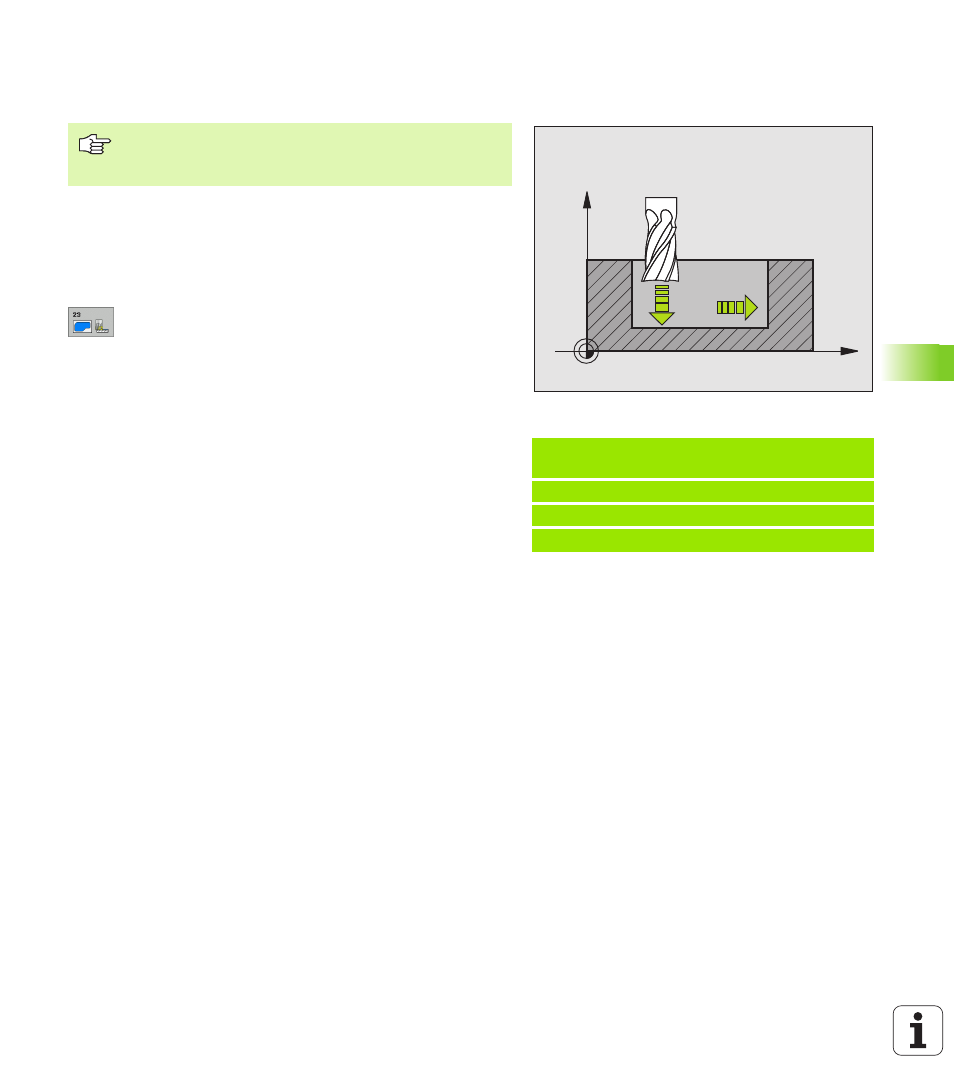

ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ
(цикл 23)
УЧПУ перемещает инструмент мягко (вертикальный
тангенциальный круг) на обрабатываемую поверхность, если
имеется там достаточно места. Если мало места то УЧПУ
перемещает инструмент перпендикулярно на глубину. Затем
отфрезеруется оставшийся после очистки припуск на чистовую
обработку.
8
Подача подвода на глубину Q11: Скорость
перемещения при нарезании внутренней резьбы
8
Подача очистки Q12: Подача фрезерования
8
Подача отвода Q208: Скорость перемещения
инструмента при выходе после обработки в мм/
мин. Если вводите Q208=0, то УЧПУ выходит с
подачей Q12 из отверстия
Пример: ЧУ-блоки
60 CYCL DEF 23 ЧИСТОВАЯ ОБРАБОТКА НА
ГЛУБИНЕ
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q12=350
;ПОДАЧА ПРОТЯГИВАНИЯ
Q208=99999 ;ПОДАЧА ВОЗВРАТА
X
Z
Q11
Q12
УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
отношений места в кармане.
