Установка – Инструкция по эксплуатации ARAG DIGIWOLF - Power supply version 12V DC
Страница 6
6

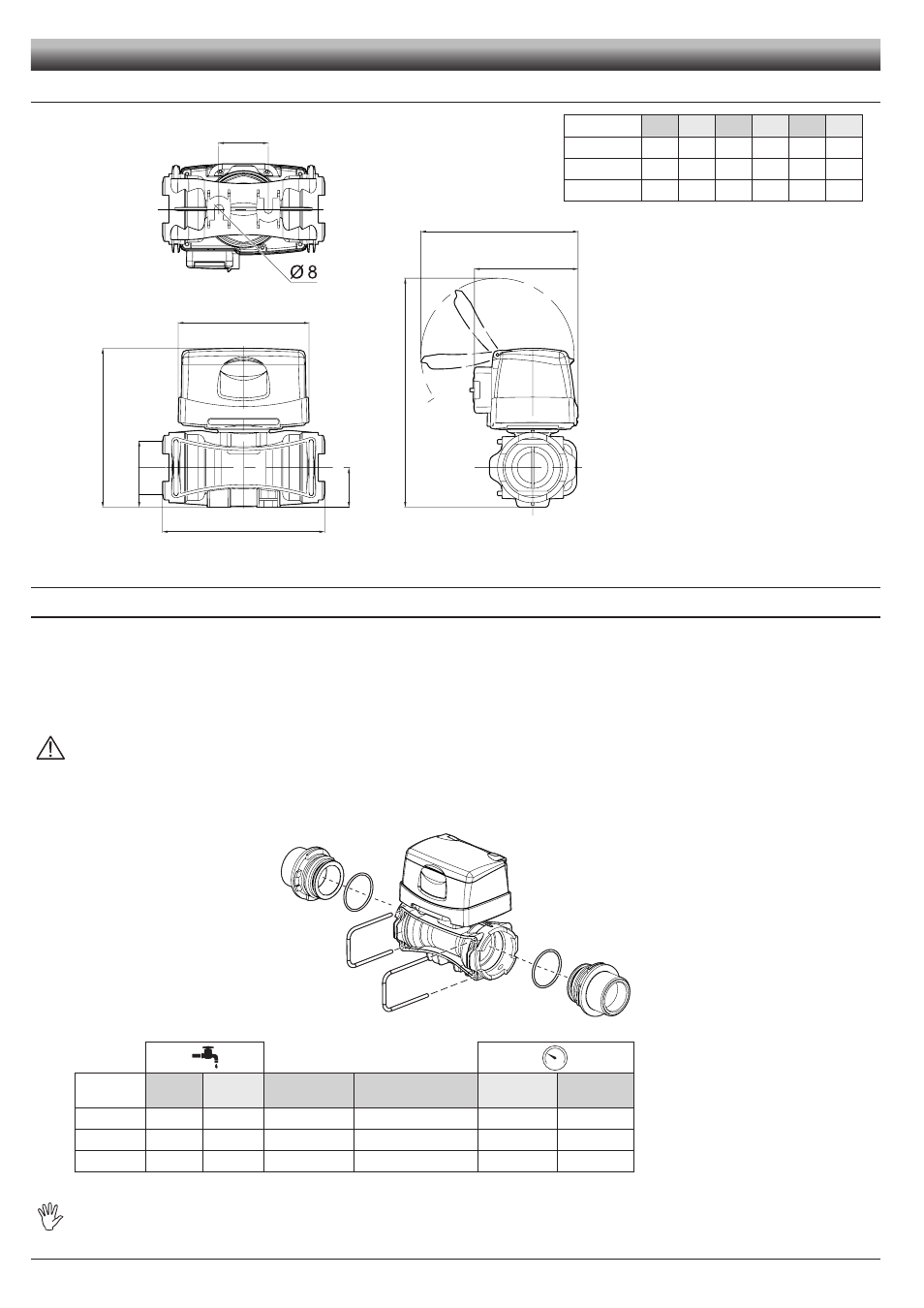

2.2
Габаритные размеры (мм)
E
B
D
120
C
95
143
T
A
2.3
Гидравлические соединения
2.3.1
Гидравлические соединения для вилочных / латунных соединений
следите за тем, чтобы не было сужений и перекручиваний на отрезках перед фитингами или на трубах.
используйте фитинги ARAG, оснащенные специальным уплотнительным кольцом с охватЫваеМЫМ соеДинениеМ
[т-образные тройники – Главный каталог (табл. 2)].
не используйте расходомер с давлением, превышающим указанные в табл. 2 значения.
Для соединений используйте шланги и патрубки, правильно подобранные к используемому системой давлению.
вниМание! в случае дополнения уже существующих систем расходомером, должны соблюдаться все правила по
технике безопасности, описанные в настоящей инструкции. кроме этого, монтажом и вводом системы в эксплуатацию
должны заниматься квалифицированные специалисты с соблюдением правил по технике безопасности, направленных
на сохранение безопасных условий внутри системы, в которую устанавливается расходомер.
после соединения проверьте отличную герметичность труб и вилочных соединений.
КОД
l/min.
US GPM Соединение
эквивал. диам.
(inch)
Макс. дав.
(bar)
Макс. дав.
(PSI)
4627405A 10-200
2.6-53
T5 F
1 1/4"
20
290
4627506A 20-400
5-106
T6 F
1 1/2"
12
174
4627707A 40-800
10-210
T7 F
2"
7
130
Диаметр, указанный в дюймах (эквивал. диам.), дается в качестве приблизительного примера типичного потока для
корпуса расходомера. на самом деле можно выбрать различные размеры в зависимости от используемого вилочного
соединения.
Рис. 8
Рис. 9
Табл. 1
КОД
A
B
C
D
E
T
4627405A
140 128 205
31
41
T5
4627506A
145 148 210
36
45
T6
4627707A
157 162 222
41
45
T7
Табл. 2
УСТАНОВКА
