УСТАНОВКА
2.1
положение монитора

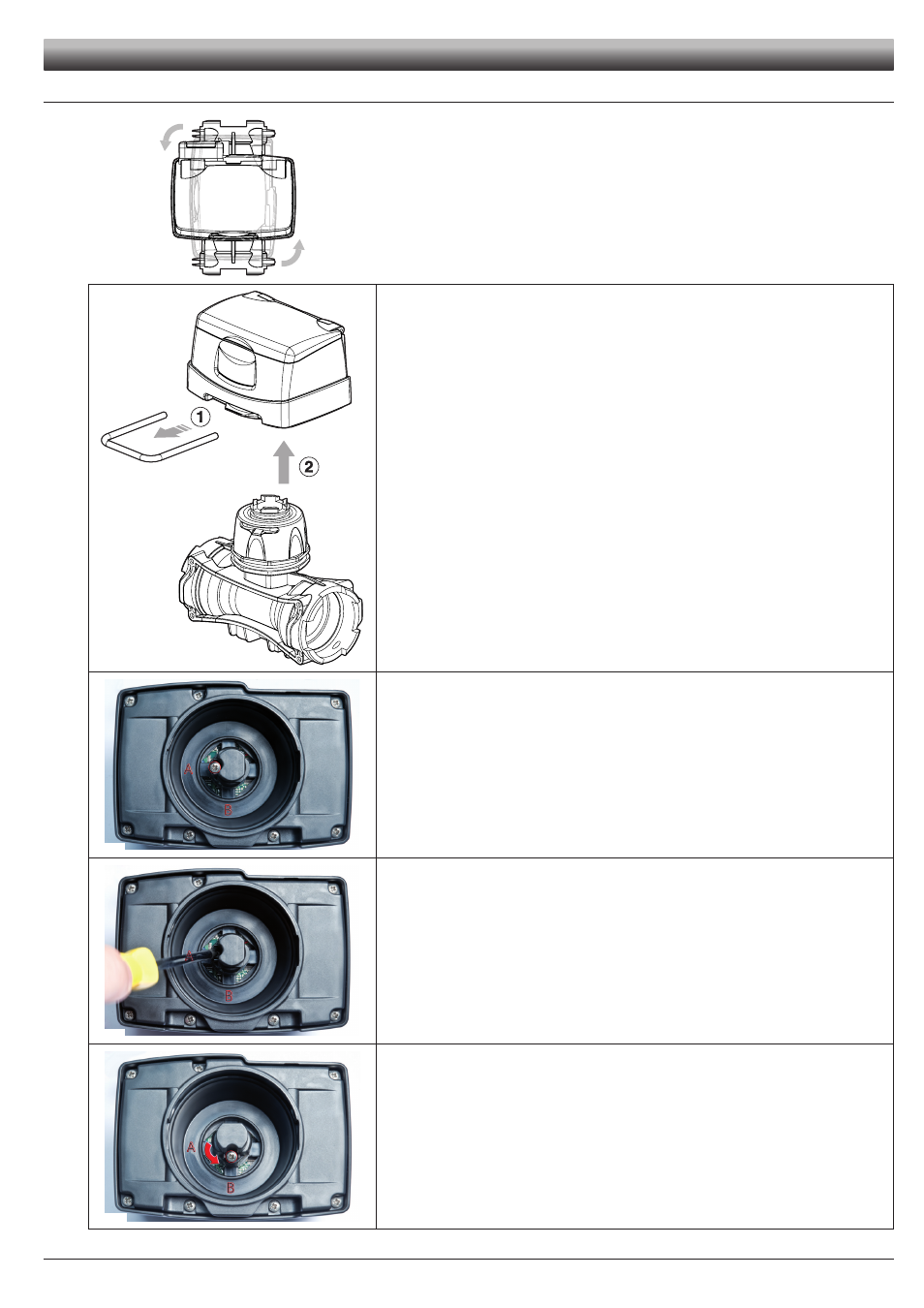

В случае монтажа прибора DigiWolf в вертикальном положении, чтобы облегчить
работу с ним, можно повернуть монитор на 90° относительно корпуса (Рис. 3).
1) Посредством отвертки выньте вилку из монитора.
2) Отделите монитор от корпуса расходомера.
Если перевернуть монитор, на нем можно увидеть буквы
A и B, указывающие на
два положения (параллельно или перпендикулярно корпусу), в которых возможно
монтировать монитор.
Прибор DigiWolf поставляется с датчиком, монтированным в положении
A
(параллельно корпусу).
Ослабьте блокирующий датчик винт,
не вынимая его.
Поверните датчик против часовой стрелки, чтобы он дошел до упорного
положения
B.
Заверните винт,
не прилагая усилия. Монитор готов к установке в
перпендикулярном положении относительно корпуса.
Установите монитор на корпусе расходомера.
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
