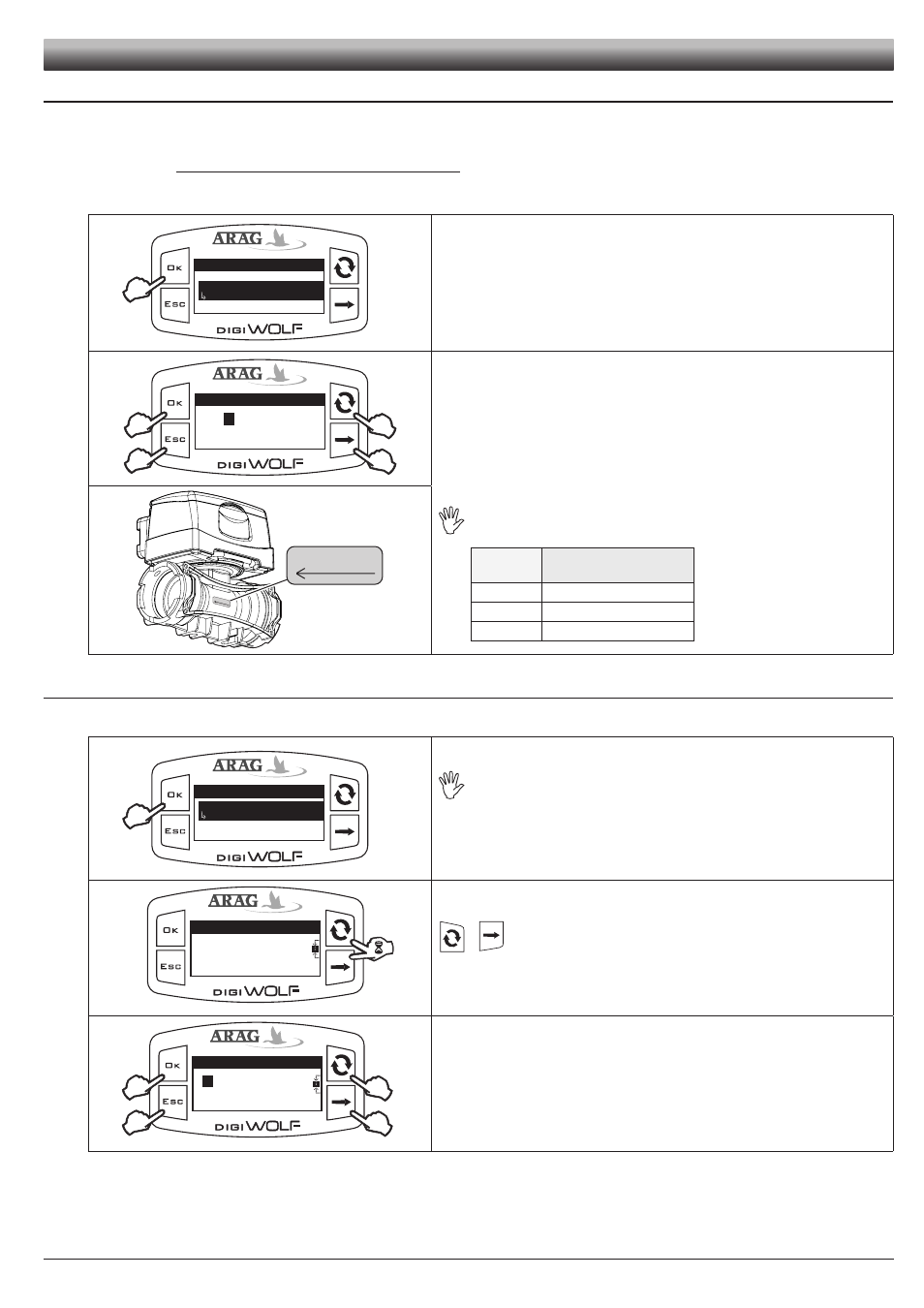

Страница 15: Bd a, X [количество, измеренное прибором
15
7.1.2
Ручная калибровка
Для ручной установки постоянной расхода, рассчитайте и задайте соответствующее значение. Постоянная подсчитывается по следующей
формуле:
[количество, измеренное прибором]
[действительно поданное количество жидкости]
Калибровка
Авт. калибровка
600
Ручн. калибровка
1) Войдите в меню ручной калибровки (Главное меню > Калибровка > Ручн.
калибровка).
В меню Калибровка после выбора пункта Ручн. калибровка под ним
появляется значение постоянной, заданной в настоящий момент.
Нажмите на клавишу
OK
, чтобы получить доступ к функции изменения
значения.
C
1
50000
0600
0
B
D
A
Постоянная расхода
Мин.знач.
Макс.знач.
2) Посредством специальных клавиш задайте значение постоянной
расходомера:
A)
Нажмите, чтобы переместиться по цифрам
B)
Последовательно нажимайте, чтобы изменить цифру, выделенную курсором
C)
Нажмите, чтобы сохранить изменение, или
D)
Нажмите, чтобы выйти со
страницы без подтверждения изменения данного. Смотрите этикетку на
корпусе расходомера (Рис. 37).
Корпус расходомера должен быть установлен так, чтобы стрелка
с этикетки была обращена в направлении потока.
КОД
Приблизительная
постоянная
4627405A
250
4627506A
132
4627707A
64
APPROXIMATE CONSTANT
XXX
APPRO
XIMAT
E CON
STANT
XXX
7.2
аварийные сигналы расхода
Задайте значение минимального и максимального расходов, при превышении которых на дисплее должен появляться аварийный сигнал.
6.00/min
Ав. сиг. расхода
Ав.с. мин. расх.
Ав.с. макс. расх.
1) Войдите в меню Ав. сиг. расхода (Главное меню > Ав. сиг. расхода).
Установка аварийных сигналов минимального и максимального
расходов выполняются одинаковым способом.
Под выбранным пунктом на дисплее будет показано заданное в
настоящий момент значение.
Нажмите на клавишу
OK
, чтобы войти в функцию изменения выбранного
пункта меню.
0.1
99999.9
OFF
o
Ав.с. мин.расх.
Мин.знач.
Макс.знач.
2) Для активации аварийного сигнала одновременно нажимайте на клавиши
и
до тех пор, пока сообщение
OFF не пропадет, а на его месте не
появится значение аварийного сигнала расхода.
Выполните ту же процедуру и для того, чтобы снова отключить аварийный
сигнал расхода.
C
0.1
99999.9
B
D
A
0040.0
0
l/min
o
Мин.знач.
Макс.знач.
Ав.с. мин.расх.
3) Задайте значение аварийного сигнала расхода:
A)
Нажмите, чтобы переместиться по цифрам
B)
Последовательно нажимайте, чтобы изменить цифру, выделенную курсором
C)
Нажмите, чтобы сохранить изменение, или
D)
Нажмите, чтобы выйти со
страницы без подтверждения изменения данного.
Рис. 35
Рис. 36
Рис. 37
Рис. 38
Рис. 39
Рис. 40
x [количество, измеренное прибором]
Табл. 6
УСТАНОВКИ
