4
1
ОПИСАНИЕ ИЗДЕЛИЯ
DigiWolf - это расходомер лопастного типа, который может измерять расход жидкости в гидравлическом контуре и отображать полученные
результаты на дисплее, которым он оснащен. Прибор может быть задан и для управления заполнением цистерны, прерывая подачу жидкости
с достижением требуемого количества (функция подключается только после соединения расходомера с соответствующим модулем останова
насоса или со специальным кабелем - Пар. 2.4-2.5).
1.1
назначение оборудования
устройство было спроектировано для установки на опрыскивающие сельхозмашины.
оборудование спроектировано и выполнено в соответствии с требованиями директивы EN ISO 14982
(электромагнитная совместимость - сельскохозяйственные и лесоводческие машины) и директивы 2004/108/CE.
Расходомер ни в коем случае не должен использоваться для измерения протока углеводородов, воспламеняющихся,
взрывоопасных или токсичных жидкостей. Расходомер не предназначен для работы с жидкостями, применяющимися
в пищевой промышленности.
2
МОНТАЖ РАСХОДОМЕРА

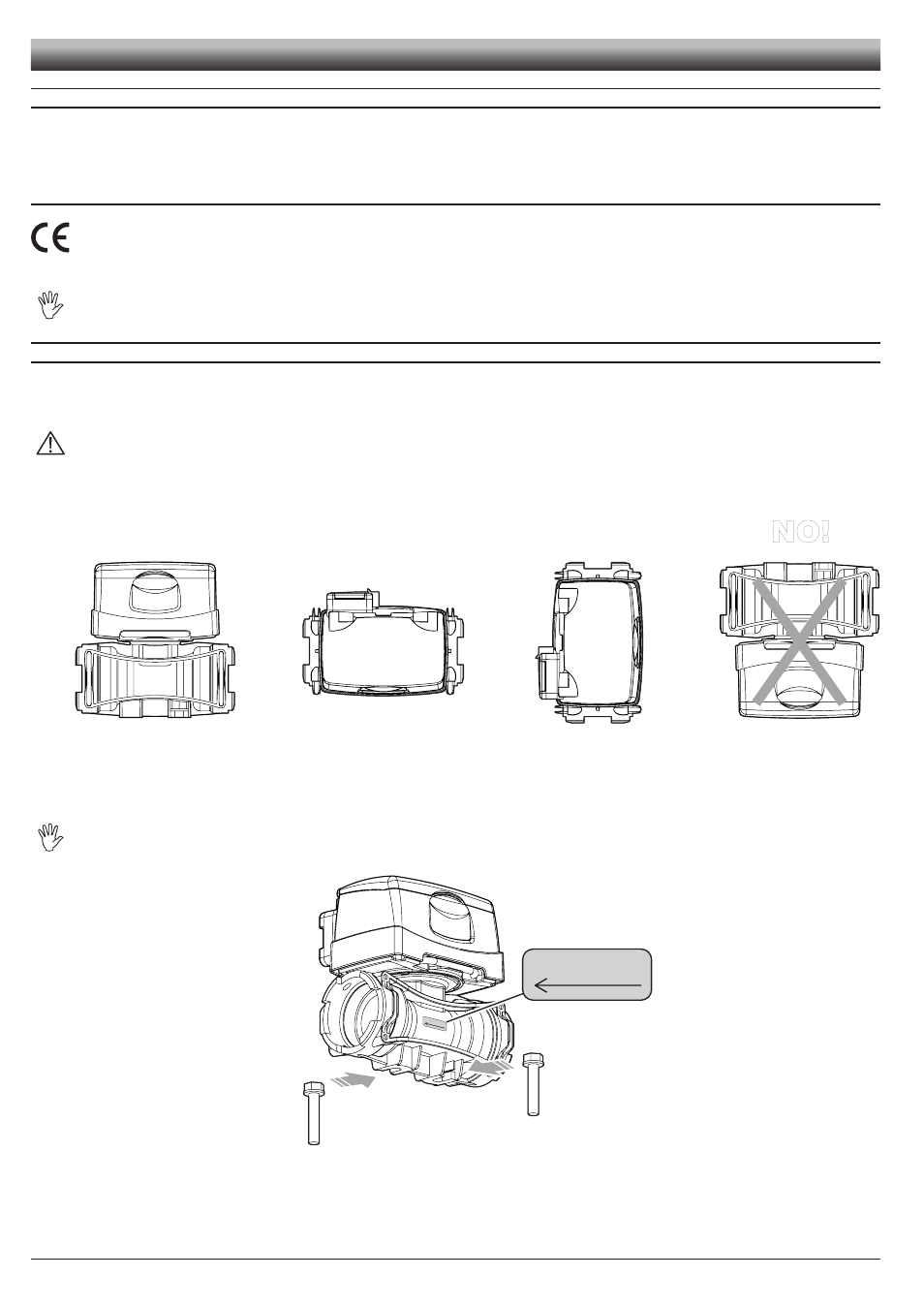

Устанавливайте расходомер
на расстоянии как минимум 20 см от компонентов, которые могут привести к образованию завихрений внутри
трубопроводов (например, клапаны, колена, суженные отрезки труб и т.д.).
Расходомер может устанавливаться в горизонтальном и вертикальном положениях.
вниМание:
- не устанавливайте расходомер дисплеем, обращенным вниз (Рис. 1).
- в системе должна присутствовать система фильтрации с фильтром хотя бы на 50 меш и клапан безопасности,
ограничивающий рабочее давление на предусмотренное максимальное значение (табл. 2 - пар. 2.3.1).
OK
NO!
OK
OK
Монтируйте расходомер посредством специальных крепежных приспособлений (Рис. 2): вставьте болты (M8) в предусмотренные гнезда и
заверните до упора, чтобы предотвратить их ослабление и выпадение.
корпус расходомера должен быть установлен так, чтобы стрелка с этикетки была обращена в направлении потока.
APPROXIMATE CONSTANT
XXX
APPRO
XIMAT
E CON
STANT
XXX
Рис. 1
Рис. 2
