8.2 очистка и замена лопасти
заблокировать
разблокировать
1) Посредством отвертки выньте вилку из монитора.
2) Отделите монитор от корпуса расходомера.
3) Отверните зажимное кольцо против часовой стрелки и отделите блок кронштейна датчика от корпуса расходомера.
4) Выньте узел лопастей из кронштейна датчика, поворачивая его (узел) на пол оборота против часовой стрелки.
5) Поместите узел лопастей в моющий раствор на несколько часов.
6) Тщательно промойте узел лопастей под проточной водой и проверьте его исправное функционирование. Если необходимо, полностью
замените узел лопасти на новый (код 4626000.500).
7) Установите узел лопасти на электронный датчик, повернув его (узел) по часовой стрелке так, чтобы он зацепился с датчиком.
1
2
APP ROX IMA TE CO NST ANT XXX
8) Установите блок кронштейна датчика на корпус расходомера и заверните зажимное кольцо по часовой стрелки до упорного положения.
Будьте осторожны, чтобы стрелка, указанная на манжете, была повернута по направлению потока.

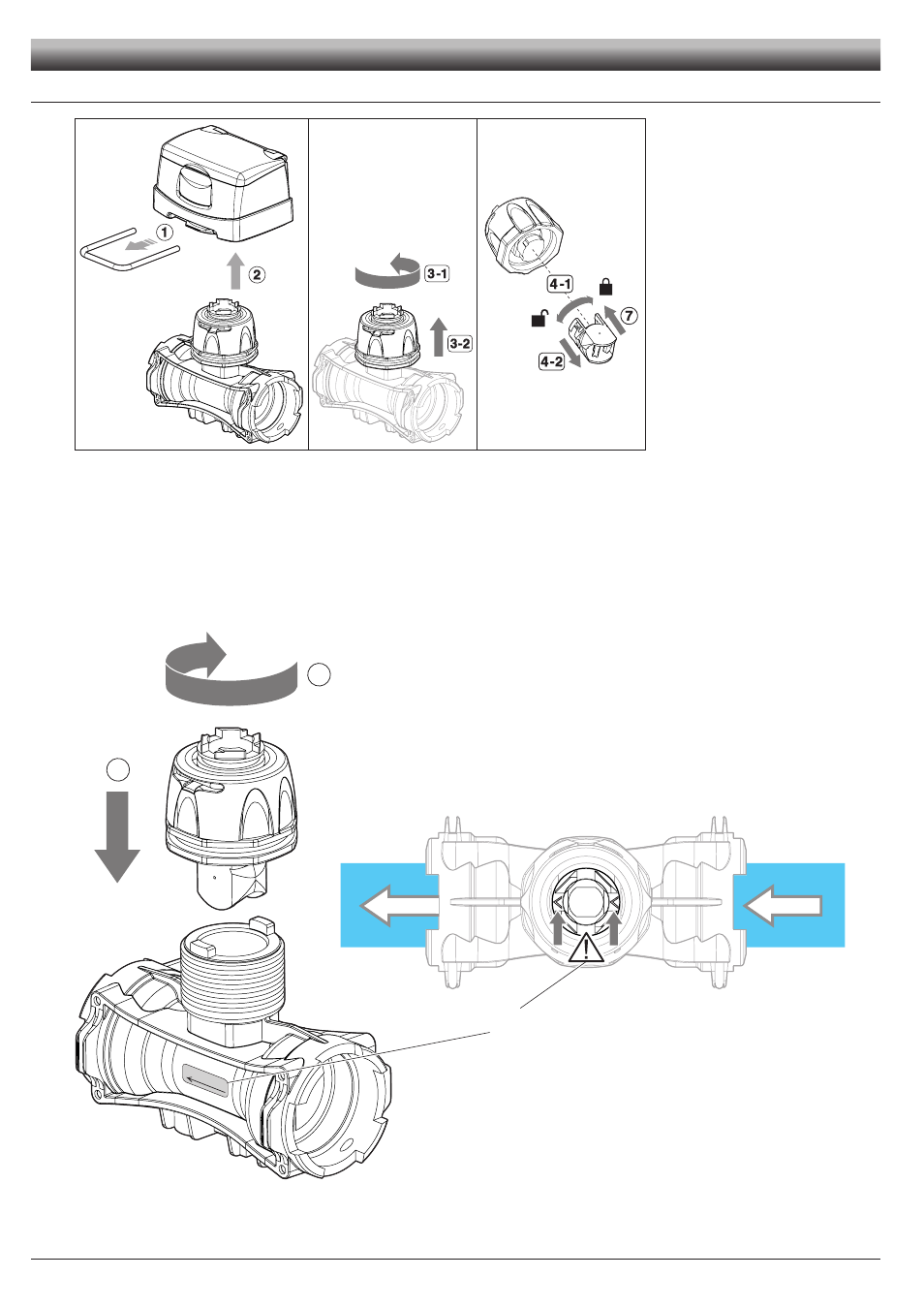

Рис. 53 Рис. 54 Рис. 55
Рис. 56
Направление стрелок на корпусе должно
совпадать с направлением, указанным
на этикетке
ТЕХОБСЛУЖИВАНИЕ
