Расположение монитора
Компьютер серии Bravo 300S должен устанавливаться в кабине управления
сельскохозяйственной машины. При установке компьютера придерживайтесь следующих
правил:
- НЕ ставьте монитор в место, которое может подвергаться сильным вибрациям или
ударам, чтобы предотвратить повреждения или непроизвольное нажатие клавиш;
- Закрепите монитор в достаточно обозреваемом или быстро доступном месте;
имейте в виду, что монитор не должен заграждать движения или ограничивать поле
зрения во время вождения.

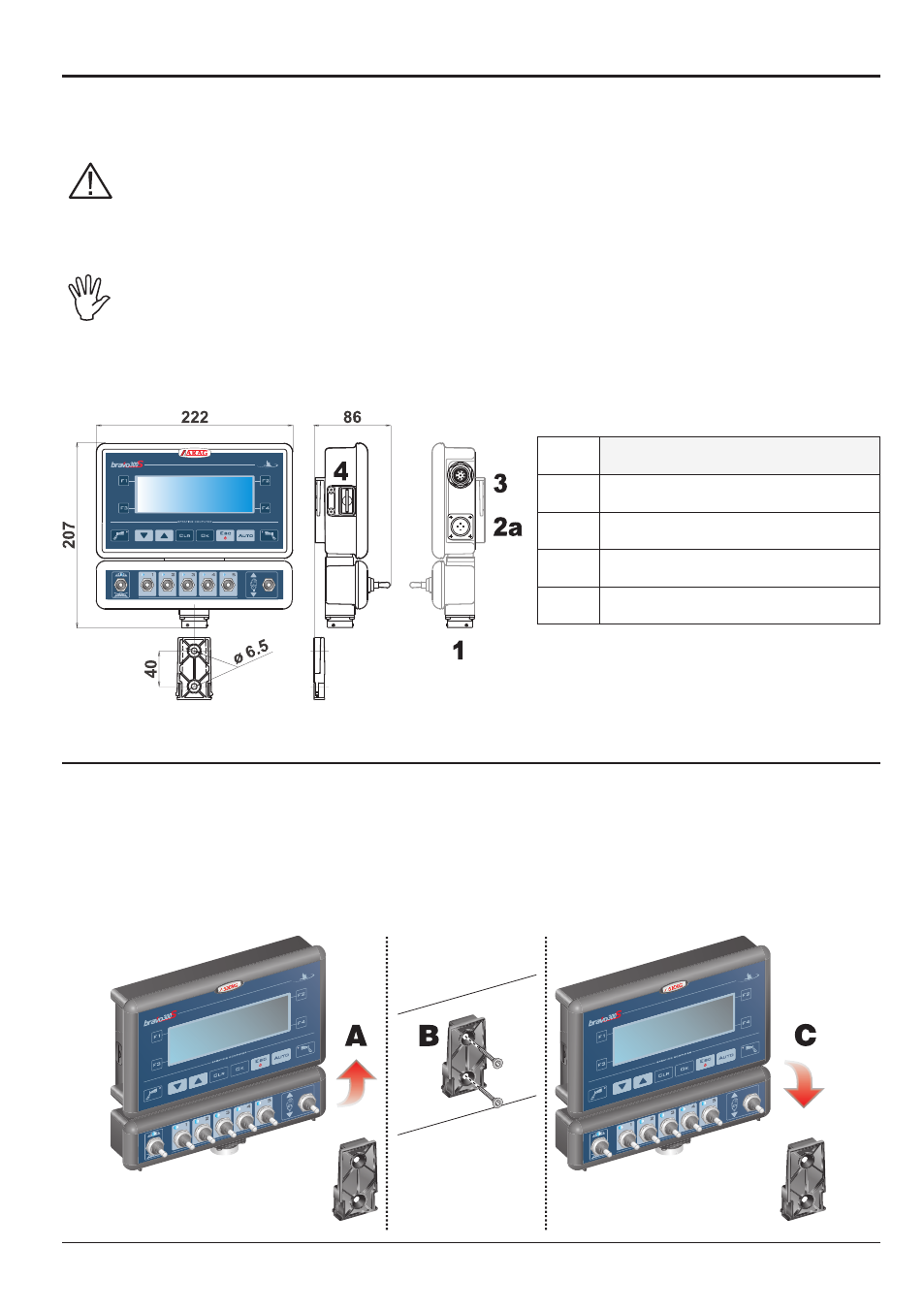

Не забудьте выполнить все соединения, необходимые для работы компьютера (Рис. 4),
проверьте длину проводов и оставьте достаточно места для разъемов и проводов.
Рядом с каждым разъемом указывается опознавательный символ выполняемой им
функции. Д ля получения более подробной информации по конфигурации систем
обращайтесь к Пар. 6.1 - Рекомендуемое расположение компонентов системы.
пол.
точки соединение монитора
1
Блок управления и датчики
2
Питание
3
Вспомогательные соединения
4
Карта памяти формата SD
6.3
Крепление кронштейна
Монитор должен располагаться на специальном кронштейне, который закрепляется в
желаемом месте (в предыдущем параграфе дан шаблон отверстия кронштейна).
Кронштейн необходимо снять с гнезда монитора (
A
, Рис. 5) и закрепить посредством винтов
из комплекта поставки (
B
).
После того как вы проверили, что кронштейн хорошо закреплен, вставьте на него монитор и
надавите на него до блокировки (
C
).
Табл.1
Рис. 4
Рис. 5
