расположение на сельскохозяйстВенной машине
6.1
Рекомендуемое расположение компонентов системы
ПРЯМОЕ СОЕДИНЕНИЕ

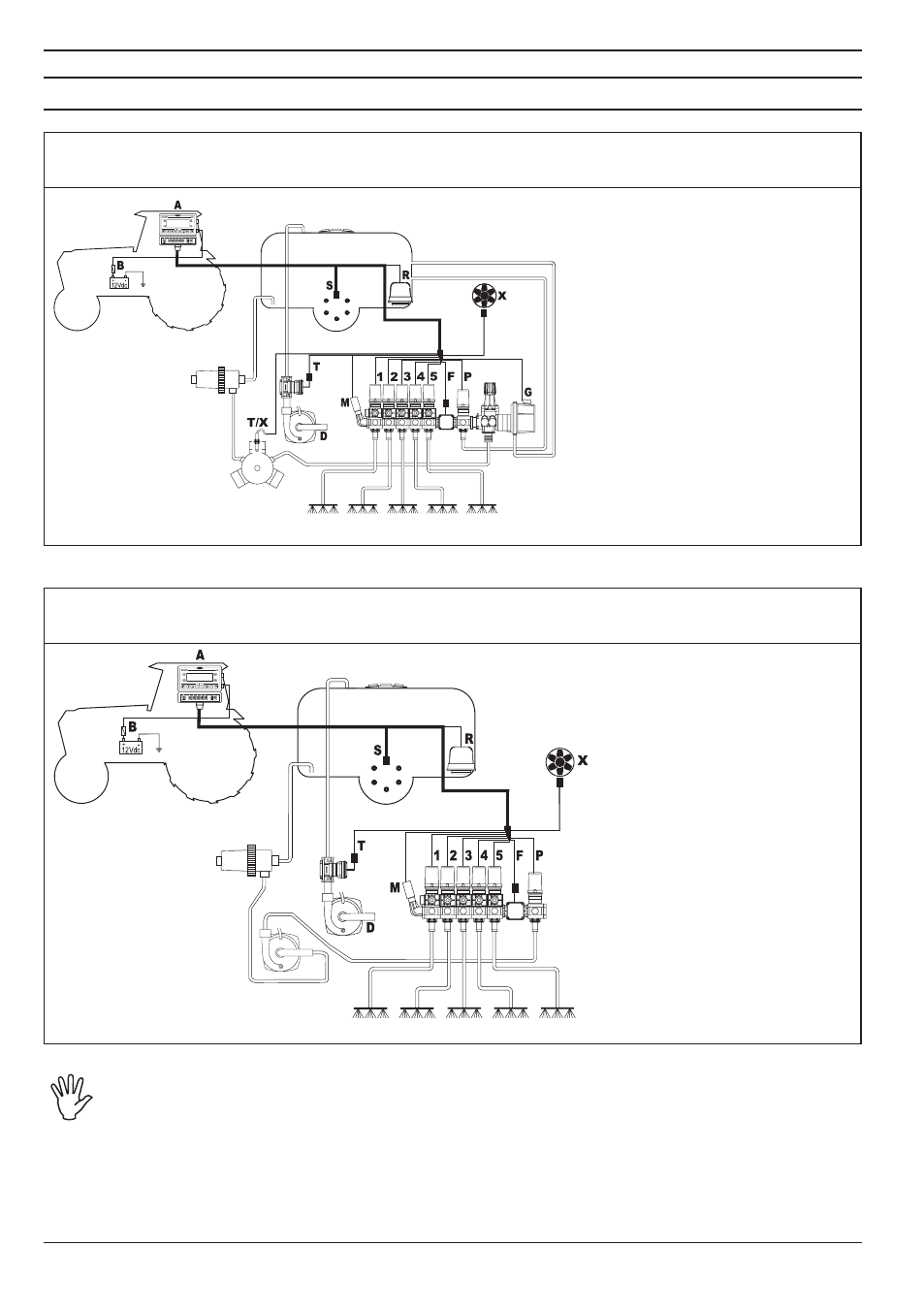

Монтажная схема для полевых опрыскивателей с мембранным насосом
Обозначения:
A
Bravo 300S
B
Батарея
D
Насос
F
Расходомер
G Главный клапан
M Датчик давления
P
Регулирующий клапан
R
Пенный маркер
S
Датчик скорости
T
Расходомер наполнения /
Pump Protector
X
Датчик RPM / Pump Pro-
tector
1÷5 Клапаны секции
ПРЯМОЕ СОЕДИНЕНИЕ
Монтажная схема для полевых опрыскивателей с центробежным насосом
Рис. 3
Обозначения:
A
Bravo 300S
B
Батарея
D
Насос
F
Расходомер
M Датчик давления
P
Регулирующий клапан
R
Пенный маркер
S
Датчик скорости
T
Расходомер наполнения
X
Датчик RPM
1÷5 Клапаны секции
Компьютер должен напрямую соединяться с аккумуляторной батареей
сельскохозяйственной машины.
*
Не соединяйте компьютер, если задействован ключ зажигания (15/54).
*
Рис. 2
*
