Соедините разъемы с соответствующими клапанами в соответствии с обозначениями,
данными на главной монтажной схеме системы в вашем расположении (Пар. 6.1 -
Рекомендуемое расположение компонентов системы).

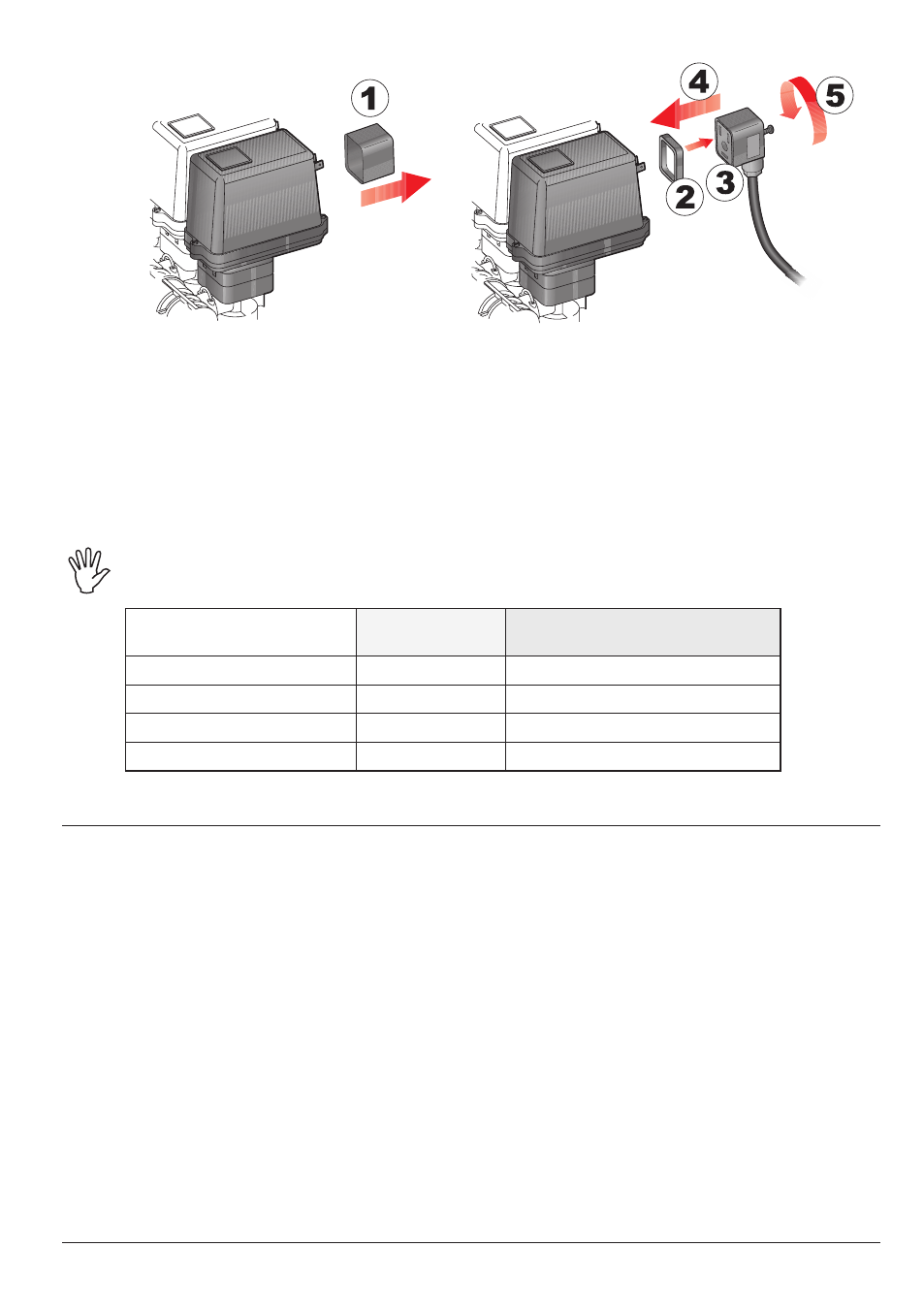

• Снимите защитный колпак (
1, Рис. 10) с электрического клапана.
• Расположите прокладку (
2), вставив ее в разъем (3), а после этого соедините разъем,
надавив на него до упора (
4): будьте осторожны при вставке разъема, чтобы не сломать
электрические контакты клапана.
• Заверните до упора винты (
5).
В случае, если количество тумблеров монитора превышает число секционных
клапанов, следует произвести соединение кабелей, как указано в Табл. 2.
КОЛИЧЕСТВО
СЕКЦИОННЫХ КЛАПАНОВ
НЕОБХОДИМЫЕ
ТУМБЛЕРЫ
КАБЕЛИ ДЛЯ СОЕДИНЕНИЯ
С СЕКЦИОННЫМИ КЛАПАНАМИ
2
2 - 4
2 - 4
3
2 - 3 - 4
2 - 3 - 4
4
1 - 2 - 4 - 5
1 - 2 - 4 - 5
6
1 - 2 - 3 - 4 - 5 - 6
1 - 2 - 3 - 4 - 5 - 6
Табл. 2
