На всех датчиках ARAG используется один и тот же тип разъема. Соедините разъем датчика
с соответствующим разъемом электропроводки; после проверки правильности выполненного
соединения, нажмите до блокировки.
8.4 Карта памяти формата SD
Карта памяти SD используется для обмена данными с компьютером Bravo 300S.
До использования карты убедитесь в том, что она не защищена (Рис. 12b).
Используйте ТОЛЬКО ту SD-карту, которая находится в упаковке.

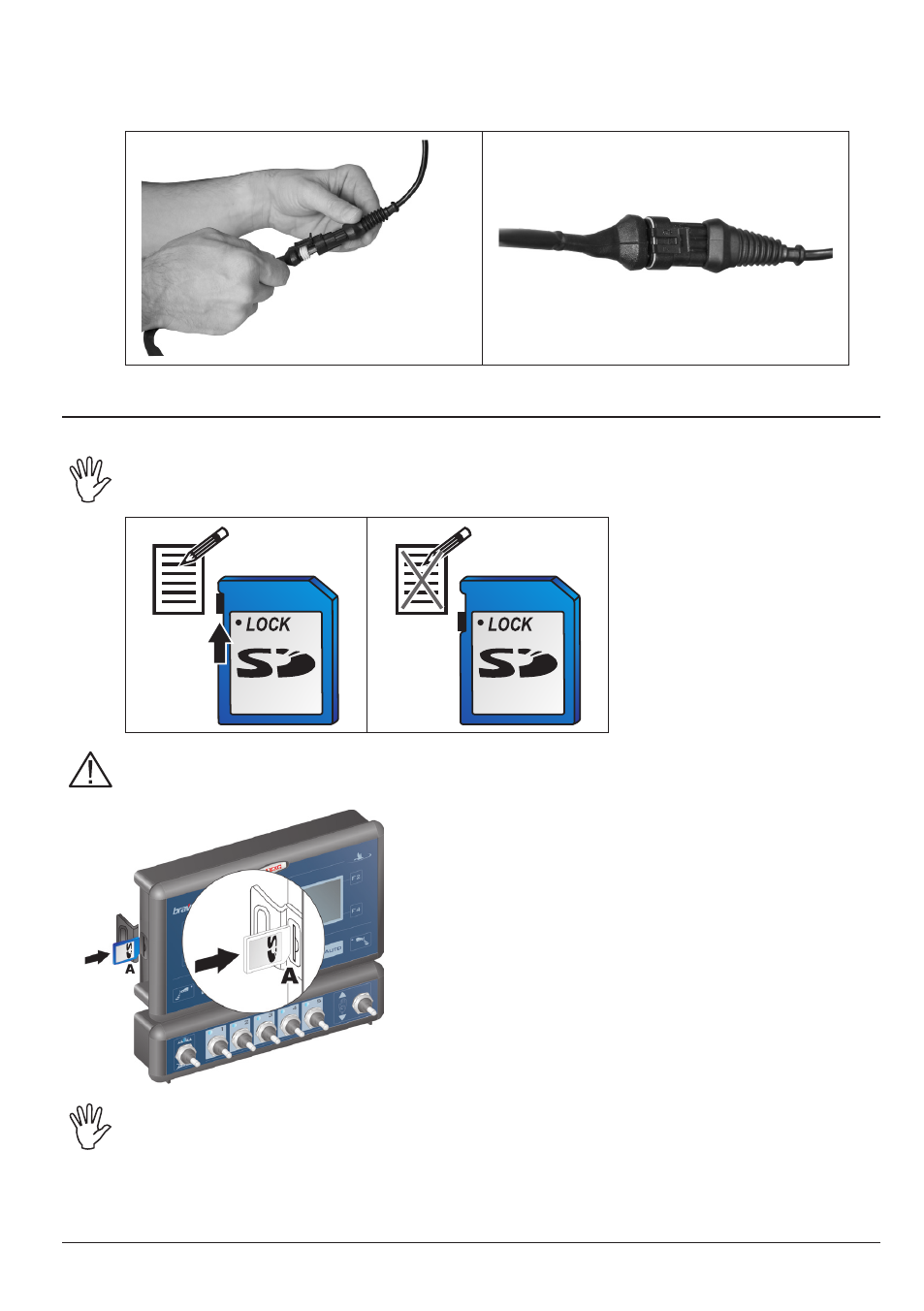

Рис. 12a Рис. 12b
Перед тем как вставить SD-карту или вынуть ее, ВСЕГДА помните о том, что
необходимо выключить компьютер.
• Вставка карты:
Вставьте карту памяти, следя за тем, чтобы
направление, в котором она вставляется, было
правильным: скошенная часть
A карты памяти должна
быть обращена вниз; после вставки карты нажмите
на нее, чтобы она заблокировалась, а после этого
закройте ее специальным колпачком.
• Вынимание карты:
Нажмите на карту памяти и сразу же отпустите ее:
теперь ее можно вынуть.
Карта памяти SD вставляется в компьютер, когда он выключен. К роме этого, она
должна всегда присутствовать во время функционирования.
Если карта памяти SD не вставлена в компьютер или вставлена в него после
включения, появится сообщение об ошибке.
После вынимания SD-карты из компьютера всегда кладите ее в специальный чехол
из комплекта поставки).
Рис. 11a Рис. 11b
