8 соединение кабелей с блоком упраВления и
функциональными устройстВами
• Используйте только те кабели, которые были поставлены с компьютером
ARAG.
• Будьте осторожны, чтобы не сломать, не растянуть, не разорвать или не
порезать кабели.
• В случае ущерба, нанесенного в результате использования кабелей,
отличающихся от указанных или не производства ARAG, автоматически
прекращает действовать всякая форма гарантии.
• ARAG не несет ответственность за повреждение оборудования и травмы
людей и животных по причине несоблюдения ранее данных указаний.
8.1 Соединение многополюсного разъема
Соедините многополюсный разъем с монитором ( 1, Рис. 4); после проверки правильности
соединения поверните зажимное кольцо по часовой стрелки до блокировки.
8.2 Соединение клапанов блока управления
• Применяйте клапаны ARAG: в случае ущерба, нанесенного в результате
использования клапанов, отличающихся от указанных или не производства
ARAG, автоматически прекращает действовать всякая форма гарантии.
ARAG не несет ответственность за повреждения оборудования, травмы людей
или животных по причине несоблюдения указанной ранее информации.
• До начала соединения необходимо одеть на все соединительные разъемы
клапанов уплотнительную прокладку (Рис. 10).
• Проверьте правильное расположение уплотнительной прокладки, чтобы
предотвратить протекание воды во время использования блока управления.
Секции
штанги 2
Секции
штанги 3
Секции
штанги 4
Секции
штанги 1
Клапан 1 Клапан 3 Клапан 2 Клапан 4
Секции
штанги 5
Клапан 5

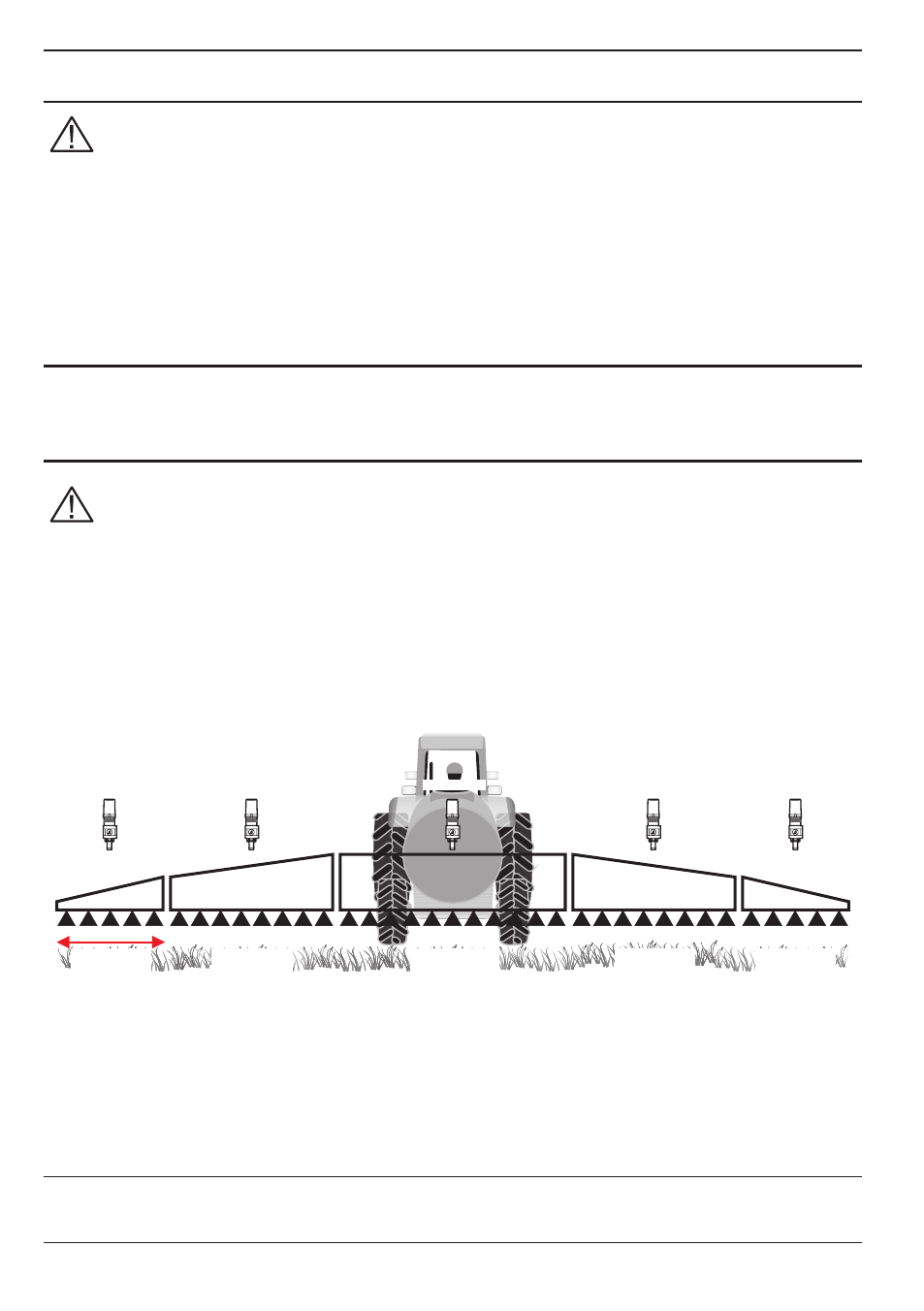

Рис. 9
Разъем 1 должен управлять клапаном, который в свою очередь соединен с секцией
штанги 1; а потом всеми остальными.
Соедините "разъем 1" с "клапаном 1", а потом все остальные разъемы (начиная с меньшего
номера и по возрастанию, слева направо: секция штанги "1" расположена в крайнем
левом положении если смотреть на машину сзади (Рис. 9).
СЛЕДУЕТ
