Страница 58: Функция «площадь», пар. 14.3)
58
РАБОЧИЕ ФУНКЦИИ — ПЛОЩАДЬ, F4
14.3
F4
Площадь
Включает процедуру для вычисления площади поля при его проезде по периметру.
1
1 На странице указания курса нажмите кнопку
Func
.
2 Нажмите
F4
, чтобы запустить процедуру вычисления площади (список функций пропадает).
Появится сообщение
Выбор внеш.стороны поля
, благодаря которому можно задать сторону машины для использования в
качестве опоры для определения внешнего края поля.
3 Нажмите
F3
(Левая) или
F4
(Правая): на дисплее появится белая линия, рисующая край поля по мере продвижения
2
B

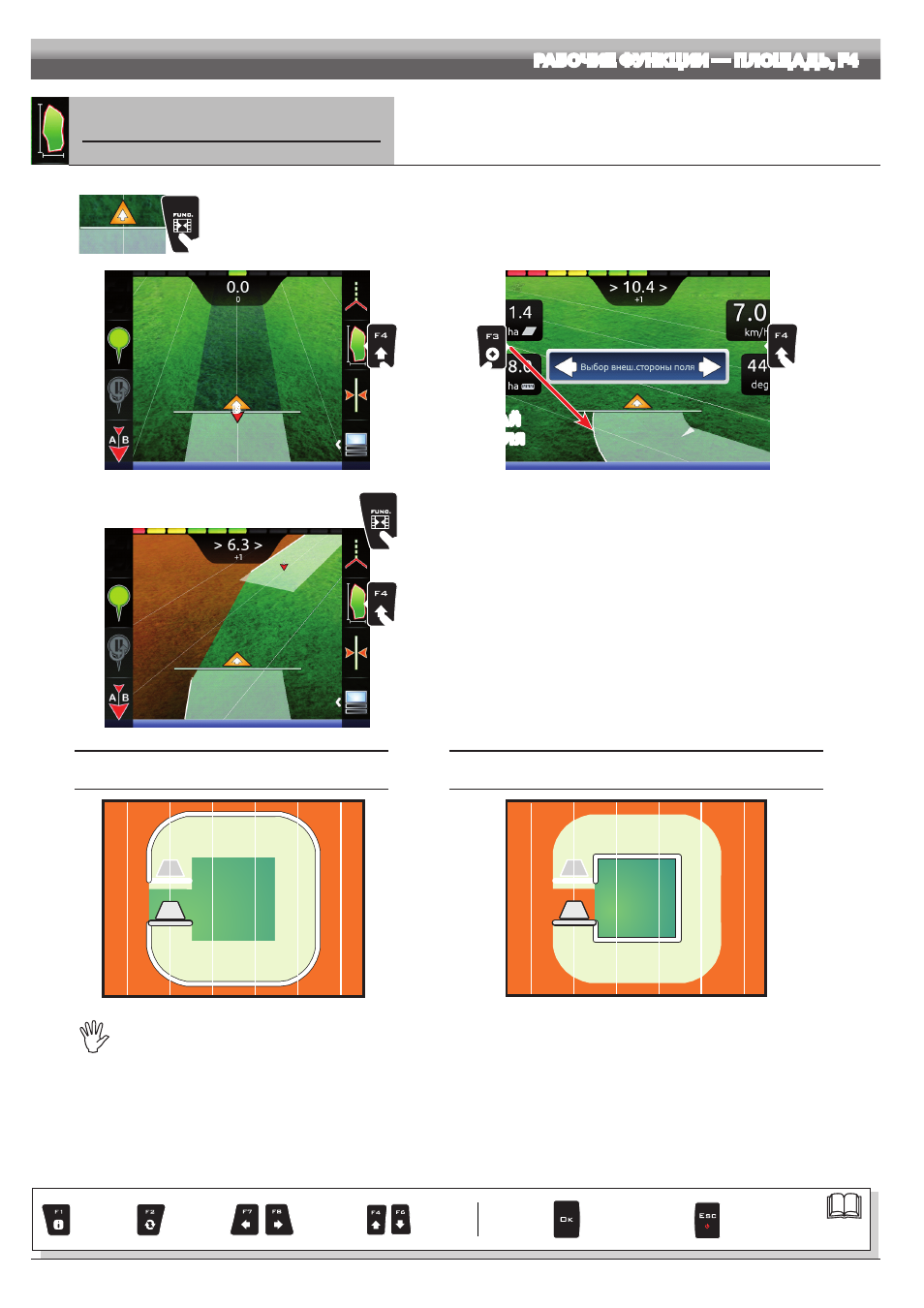

Рис. 198
3b
3a
КРАЙ
ПОЛЯ
Рис. 199
5
4
Рис. 200
4 Проедьте периметр поля или площадь, которую необходимо
вычислить. При приближении к точке начала вычисления, снова
нажмите на кнопку
Func
.
5 Нажмите
F4
, чтобы запустить процедуру вычисления площади
(Рис. 200).
Компьютер соединит точки начала и окончания, подсчитывая
внутреннюю площадь.
КРАЙ ПОЛЯ
С ЛЕВОЙ СТОРОНЫ МАШИНЫ
КРАЙ ПОЛЯ
С ПРАВОЙ СТОРОНЫ МАШИНЫ
Рис. 201
Рис. 202
Внешний край поля (белая линия) следует маршруту открытого клапана секции с самого края штанги.
Когда все клапаны секции закрыты, край поля начинается с середины штанги.
Пар.
Выход со страницы
функции или
изменения
параметра
Подтверждение
доступа или
изменение
параметра
Прокрутка
(влево/
вправо)
Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз)
Ввод
выбранной
буквы
