20
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ
«ОРУДИЕ»
Геометрические формы отображаемого орудия зависят от выполненных базовых установок (гл. 9).

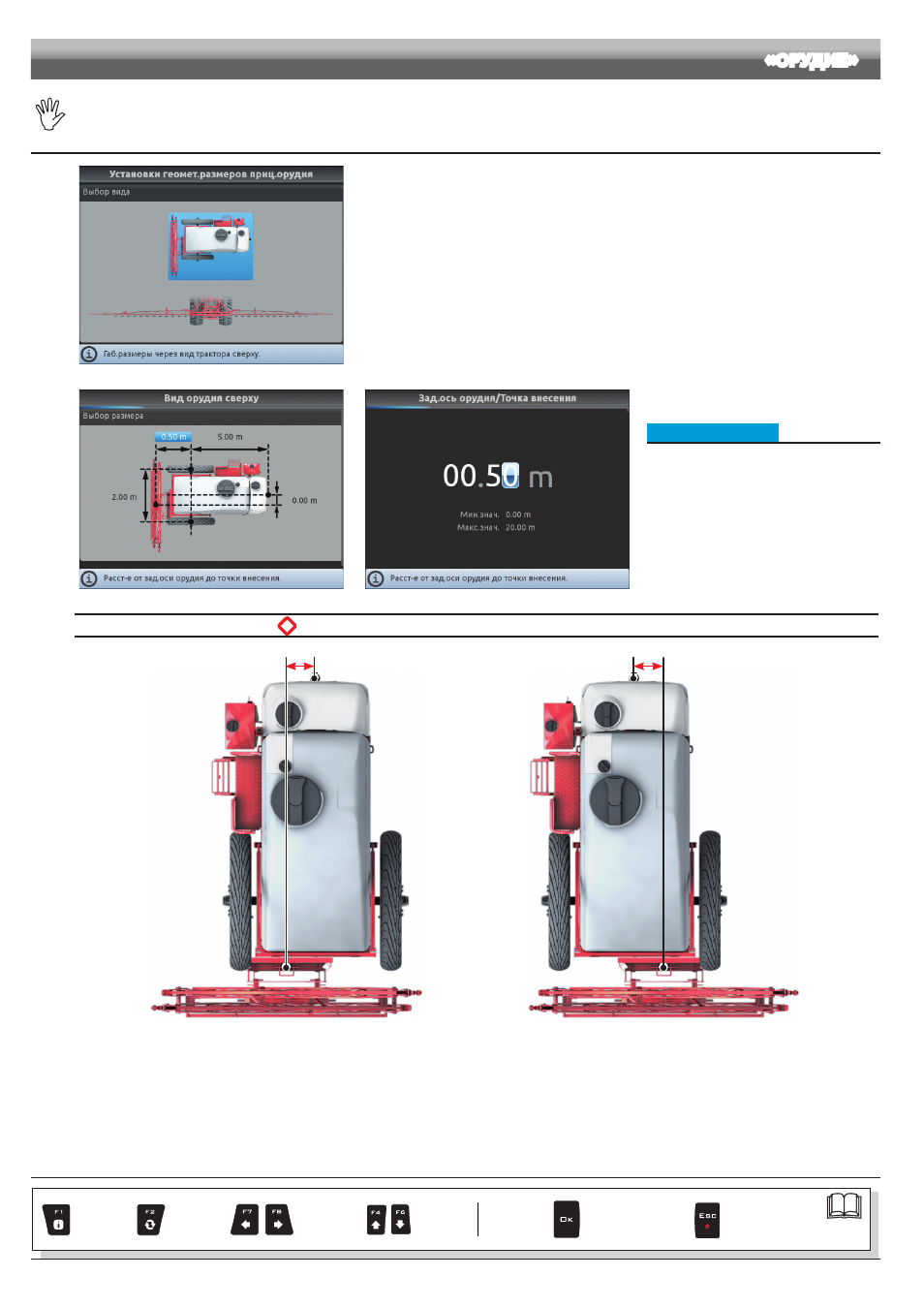

10.1.4 Установка геометрических размеров прицепного орудия (СИСТЕМА СО СЦЕПНОЙ ВИЛКОЙ)
Рис. 68
Введите размеры трактора:
- Нажимайте кнопки-стрелки (ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО), чтобы перемещаться по видам
орудия.
- Подтвердите кнопкой
OK
для перехода к установке.
Рис. 69
Рис. 70
• Вид орудия сверху
- Нажимайте кнопки-стрелки, чтобы
перемещаться по размерам (ВВЕРХ, ВНИЗ,
ВЛЕВО, ВПРАВО): на дисплее появится
описание выбранного размера.
- Подтвердите кнопкой
OK
для перехода
к установке.
- Введите данное.
- Выберите один за другим каждый из
размеров и запрограммируйте его.
*
Горизонтальный сдвиг между точ.внесения и точкой сцепки
Точка внесения
Точка сцепки
- 1,50 м
ОТРИЦАТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения
смещена влево
относительно
точки сцепки.
Рис. 71
Точка внесения
Точка сцепки
+ 1,50 м
ПОЛОЖИТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения смещена
вправо относительно точки
сцепки.
Рис. 72
СЛЕДУЕТ > > >
Пар.
Выход со страницы
функции или
изменения
параметра
Подтверждение
доступа или
изменение
параметра
Прокрутка
(влево/
вправо)
Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз)
Ввод
выбранной
буквы
