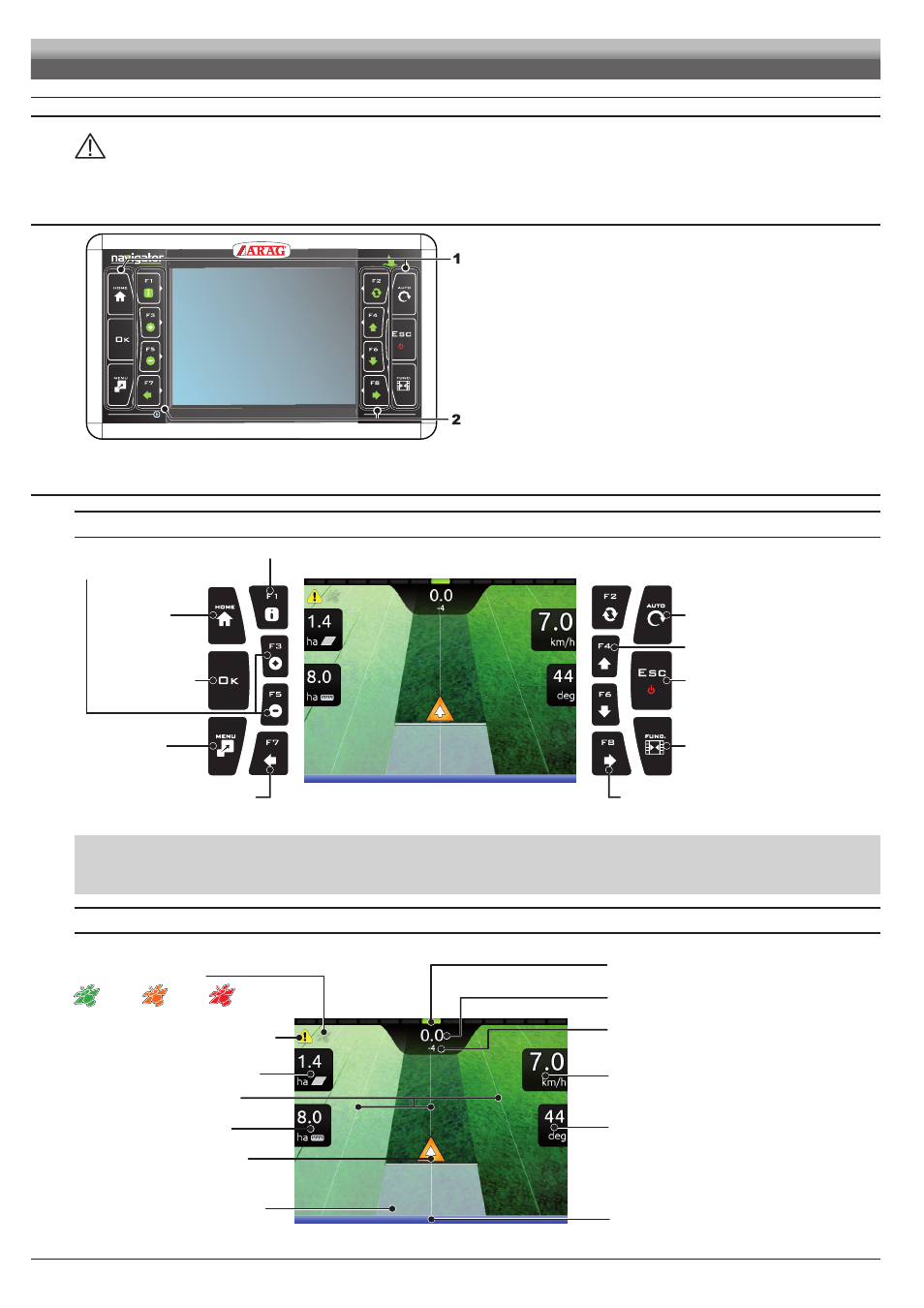

Страница 32
32
11
ИСПОЛЬЗОВАНИЕ
ВАЖНАЯ ИНФОРМАЦИЯ
Navigator не управляет режимом секций: задействование клапанов должно осуществляться независимым
образом; смотрите инструкцию механизма управления, который вы собираетесь использовать.
Navigator указывает, что происходит на поле, и собирает рабочие данные.
11.1
Команды на компьютере
Рис. 116
Обозначения:
1 Кнопки управления и отображения.
2 Функциональные кнопки.
Функциональные кнопки являются контекстуальными: функция каждой
из них связана с тем, что отображается на дисплее. В связи с этим
использование кнопок будет объясняться по время описания
процедур.
11.2
Страница справки
ИСПОЛЬЗОВАНИЕ КНОПОК
Переход к
меню Home
Кнопка
подтверждения
Переход к
рабочему
меню
НЕ ИСПОЛЬЗУЕТСЯ
Включение/выключение
Прерывание функции
Прерывание процедуры
изменения параметра
Включение обработки
Выбор рабочих параметров,
отображенных с ЛЕВОЙ стороны
Выбор рабочих параметров,
отображенных с ПРАВОЙ стороны
Настройка масштаба изображения
на дисплее
F3
(
+
) увеличение,
F5
(
-
) уменьшение
Отображение информации/рабочих аварийных сигналов (пар. 13.1).
Включение/отключение
страницы рабочих функций
Рис. 117
F1
–
F8
: Контекстуальные функциональные кнопки
Выполняют действия, связанные с тем, что отображается на странице (настройка масштаба изображения на странице управления и т.д., Рис. 117)
Когда отображен список функций, эти кнопки выполняют конкретные рабочие функции: функция каждой кнопки связана с тем, что появляется на
дисплее. В связи с этим назначение кнопок будет объясняться на страницах описания процедур.
ИНДИКАЦИИ НА ДИСПЛЕЕ
Качество сигнала GPS:
Смещение: расстояние между точками трактора
и колеей, по которой необходимо ехать
Номер прохода: контрольной линией является
номер «0», колеи слева имеют отрицательное
значение, справа — положительное
Положение машины
Контрольные колеи
Обработанная площадь
Скорость (определенная GPS)
Активный аварийный сигнал
(Нажмите
F1
для получения более
подробной информации, пар. 13.1).
Рассчитан.площ.
Опрысканная площадь
Направление
Опрыскивающая штанга (пар. 11.3)
Светодиодная полоса: графическое изображение
смещения
Каждый светодиод соответствует значению,
Сигнал
DGPS
Сигнал
GPS
Данные
недействительны
Рис. 118
