18

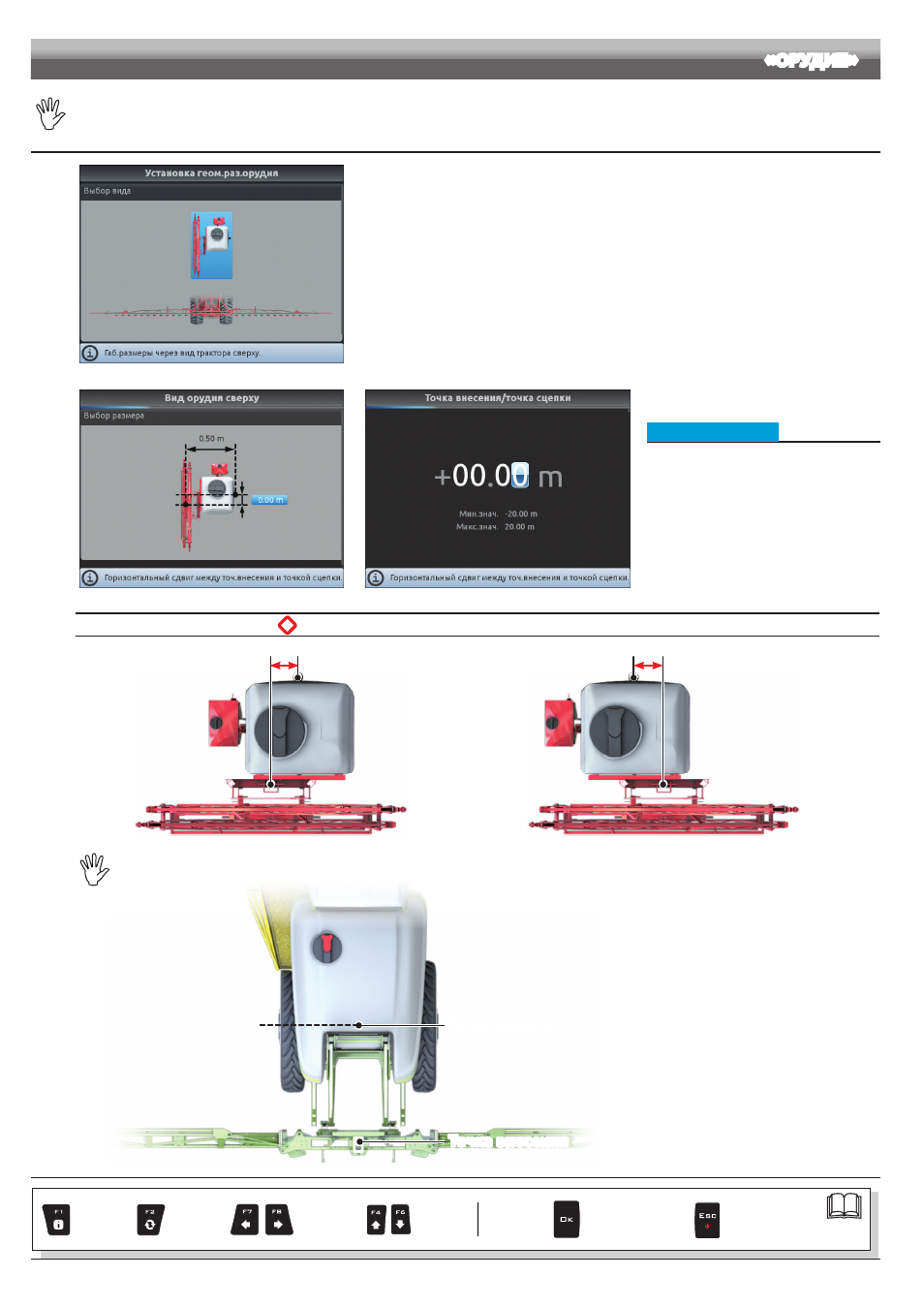

ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ «ОРУДИЕ»
Геометрические формы отображаемого орудия зависят от выполненных базовых установок (гл. 9).
10.1.3 Установка геометрических размеров навесного орудия (СИСТЕМА С 3-ТОЧЕЧНЫМ СОЕДИНЕНИЕМ, ЗАДНЕЕ/ПЕРЕДНЕЕ)
Рис. 59
Введите размеры трактора:
- Нажимайте кнопки-стрелки (ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО), чтобы перемещаться по видам
орудия.
- Подтвердите кнопкой
OK для перехода к установке.
Рис. 60 Рис. 61
• Вид орудия сверху
- Нажимайте кнопки-стрелки, чтобы
перемещаться по размерам (ВВЕРХ, ВНИЗ,
ВЛЕВО, ВПРАВО): на дисплее появится
описание выбранного размера.
- Подтвердите кнопкой
OK для перехода
к установке.
- Введите данное.
- Выберите один за другим каждый из
размеров и запрограммируйте его.
* Горизонтальный сдвиг между точ.внесения и точкой сцепки
Точка внесения Точка сцепки
- 1,50 м
ОТРИЦАТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения
смещена влево
относительно
точки сцепки.
Рис. 62
Точка внесения Точка сцепки
+ 1,50 м
ПОЛОЖИТЕЛЬНЫЕ
ЗНАЧЕНИЯ:
Точка внесения смещена
вправо относительно точки
сцепки.
Рис. 63
ТОЧКА СЦЕПКИ САМОХОДНОЙ МАШИНЫ СОВПАДАЕТ С ЗАДНЕЙ ОСЬЮ СРЕДСТВА.
Точка сцепки
Точка внесения
Рис. 64
СЛЕДУЕТ > > >
Пар.
7.4
Выход со страницы
функции или
изменения
параметра Подтверждение
доступа или
изменение
параметра
Прокрутка
(влево/
вправо) Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз) Ввод
выбранной
буквы
