ТЕХОБСЛУЖИВАНИЕ
47

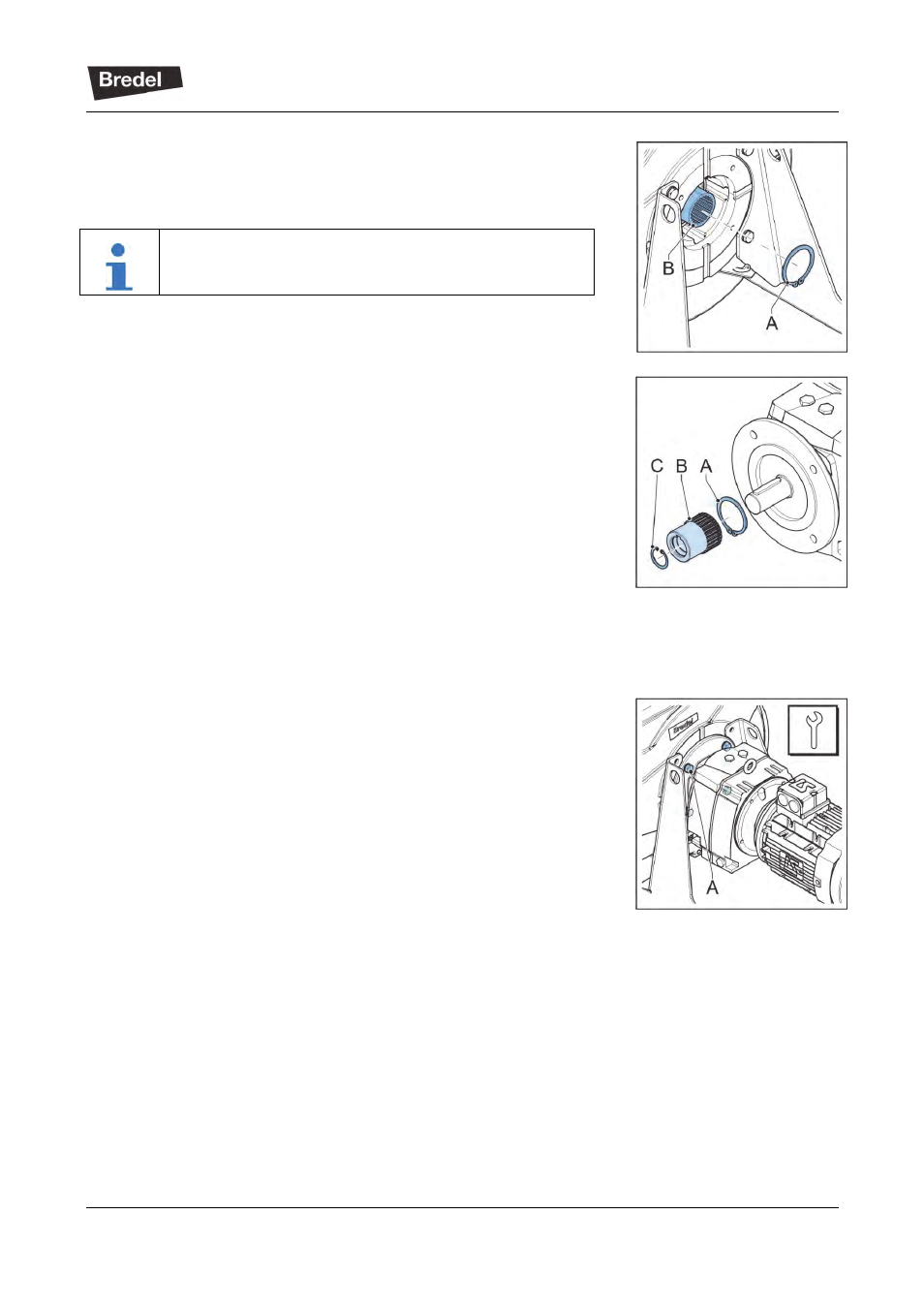

16. С задней стороны корпуса насоса при помощи
инструмента для снятия стопорных колец установите
стопорное кольцо (А) в паз на валу насоса (В).
Стопорное кольцо (А) удерживает на месте внешнее
кольцо подшипника.
17.
Убедитесь в том, что на старую или новую
соединительную втулку (А) с передней стороны
установлено внутреннее стопорное кольцо (С), а с
задней – внешнее стопорное кольцо (А).
18.
При необходимости слегка смажьте внешний вал
редуктора и установите на него старую или новую
соединительную втулку. Пластиковым молоточком
аккуратно постучите по соединительной втулке так,
чтобы внутренне стопорное кольцо коснулось переднего
конца выходного вала.
19. Покройте наружные зубцы (В) соединительной втулки
графитовой смазкой.
20. Установите редуктор на головку насоса. Проследите за
тем, чтобы шлицевая муфта правильно вошла в контакт.
Вставьте четыре болта (А) с шайбами и затяните их с
требуемой силой. Крутящий момент при затягивании
болтов приведен в §
11.1.6 .
21. Установите ротор, крышку и шланг. Эти процедуры
описаны в
8.6.1 , шаги 6 – 10.
