ОПИСАНИЕ
17

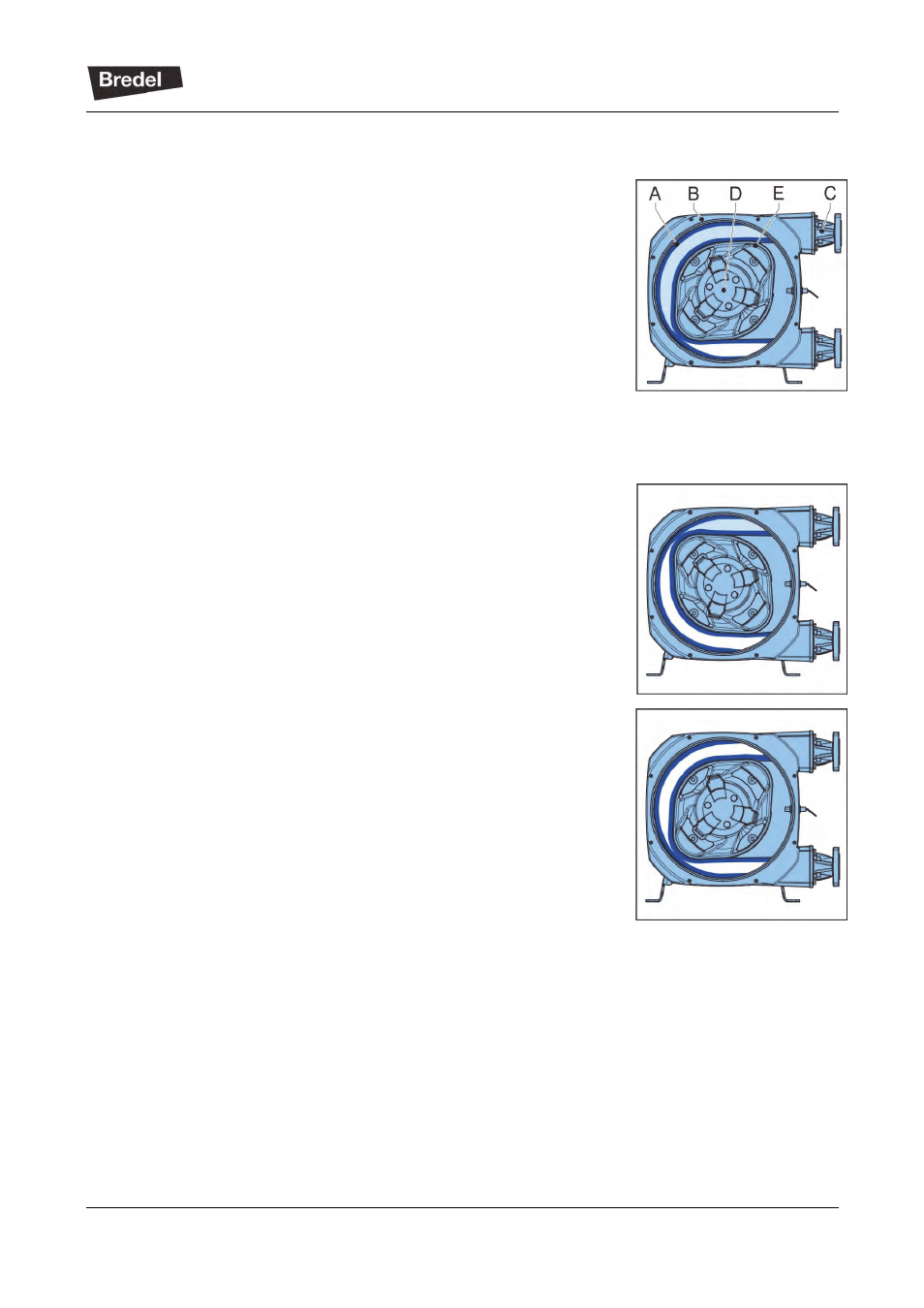

4.3 Работа насоса
Центральная часть насосной головки состоит из специально
сконструированного насосного шланга (А), который уложен во
внутреннем пространстве корпуса насоса (B). Концы шланга
подсоединены, соответственно, к линиям всасывания и
нагнетания (C). Установленный на подшипниках ротор (D) с
двумя противостоящими прижимными колодками (E) находится
в центре головки. Он вращается по часовой стрелке.
На первой фазе нижняя колодка сжимает насосный шланг за
счет вращательного движения ротора, проталкивая жидкость
внутри шланга вперед. После того как колодка уходит в
сторону, шланг снова приобретает первоначальную форму, что
обусловлено механическими свойствами материла, и жидкость
засасывается в шланг.
На второй фазе жидкость проталкивается внутри шланга за
счет непрерывного вращения ротора.
На третьей фазе вторая прижимная колодка сжимает шланг.
Благодаря непрерывному вращению ротора в шланг
всасывается новая жидкость, а жидкость, которая поступила в
шланг ранее, выталкивается колодкой. В момент, когда первая
колодка уходит в сторону, вторая колодка уже сдавила шланг,
поэтому жидкость не течет назад. Это метод вытеснения
жидкости
называется принципом прямого объемного
вытеснения.
