ТЕХОБСЛУЖИВАНИЕ
45

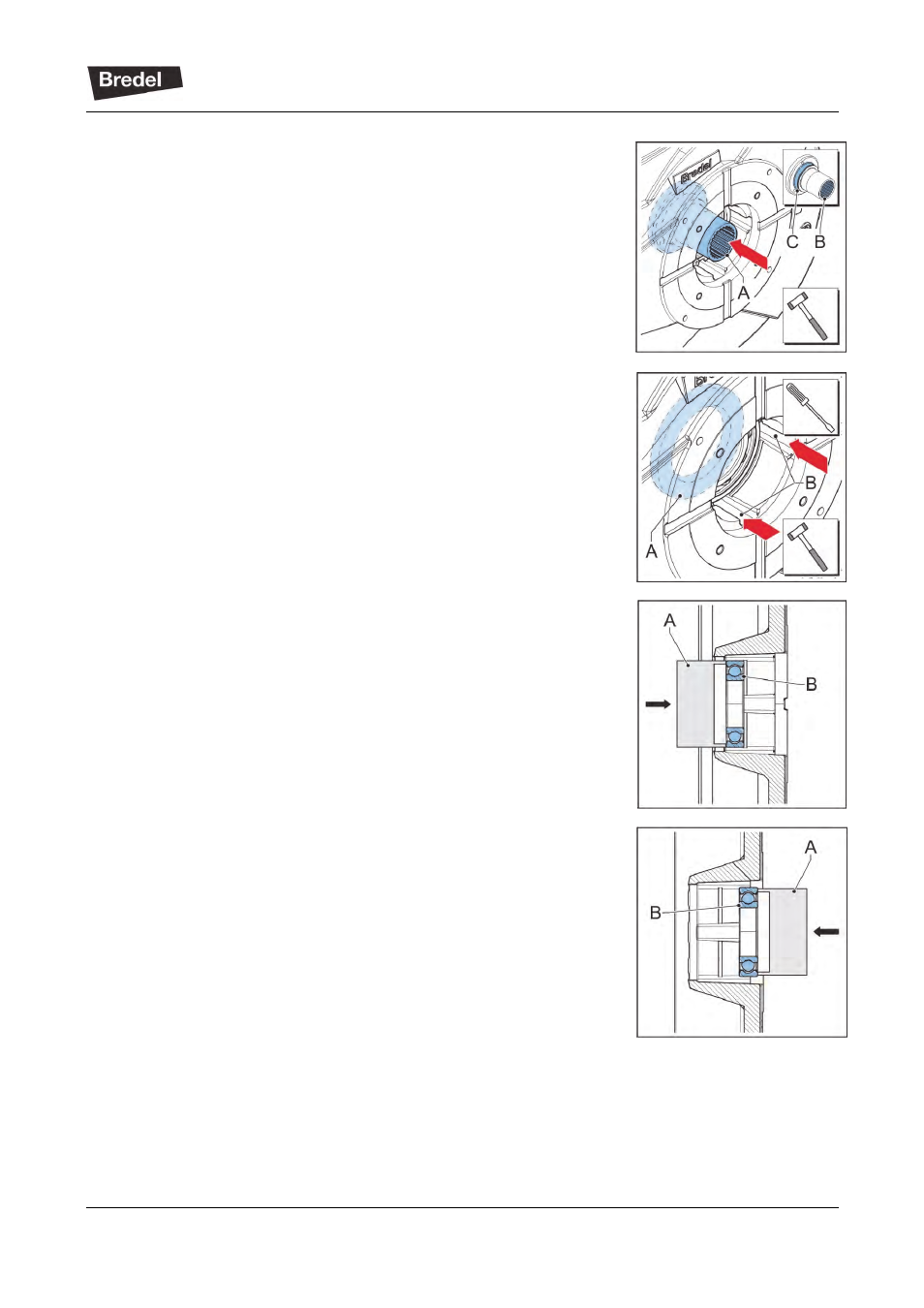

5. В задней части корпуса насоса аккуратно выньте вал (А).
Воспользуйтесь пластиковым молоточком.
6. Проверьте зубцы (В) и контактную поверхность (С)
динамического уплотнения на предмет износа и
повреждений. При необходимости замените вал насоса.
7.
В задней части корпуса насоса извлеките динамическое
уплотнение (А) через каналы зоны утечки (В).
Воспользуйтесь отверткой и пластиковым молоточком.
8.
Если не требуется менять подшипник, перейдите к шагу
13.
9.
В конце корпуса насоса установите подходящую втулку
(А) на внешнее кольцо (В) подшипника. Внешний
диаметр втулки (А) должен составлять 103 ± 1 мм.
Пластиковым
молоточком аккуратно извлеките
подшипник.
10.
Перед сборкой убедитесь в том, что все детали чистые.
11.
В задней части корпуса насоса вставьте в отверстие
старый или новый подшипник. Установите подходящую
втулку (А) на внешнее кольцо (В) подшипника. Внешний
диаметр втулки (А) должен составлять 109 ± 1 мм.
Пластиковым
молоточком аккуратно вставьте
подшипник так, чтобы он оказался в крайнем положении
у края корпуса насоса.
