ТЕХОБСЛУЖИВАНИЕ
44

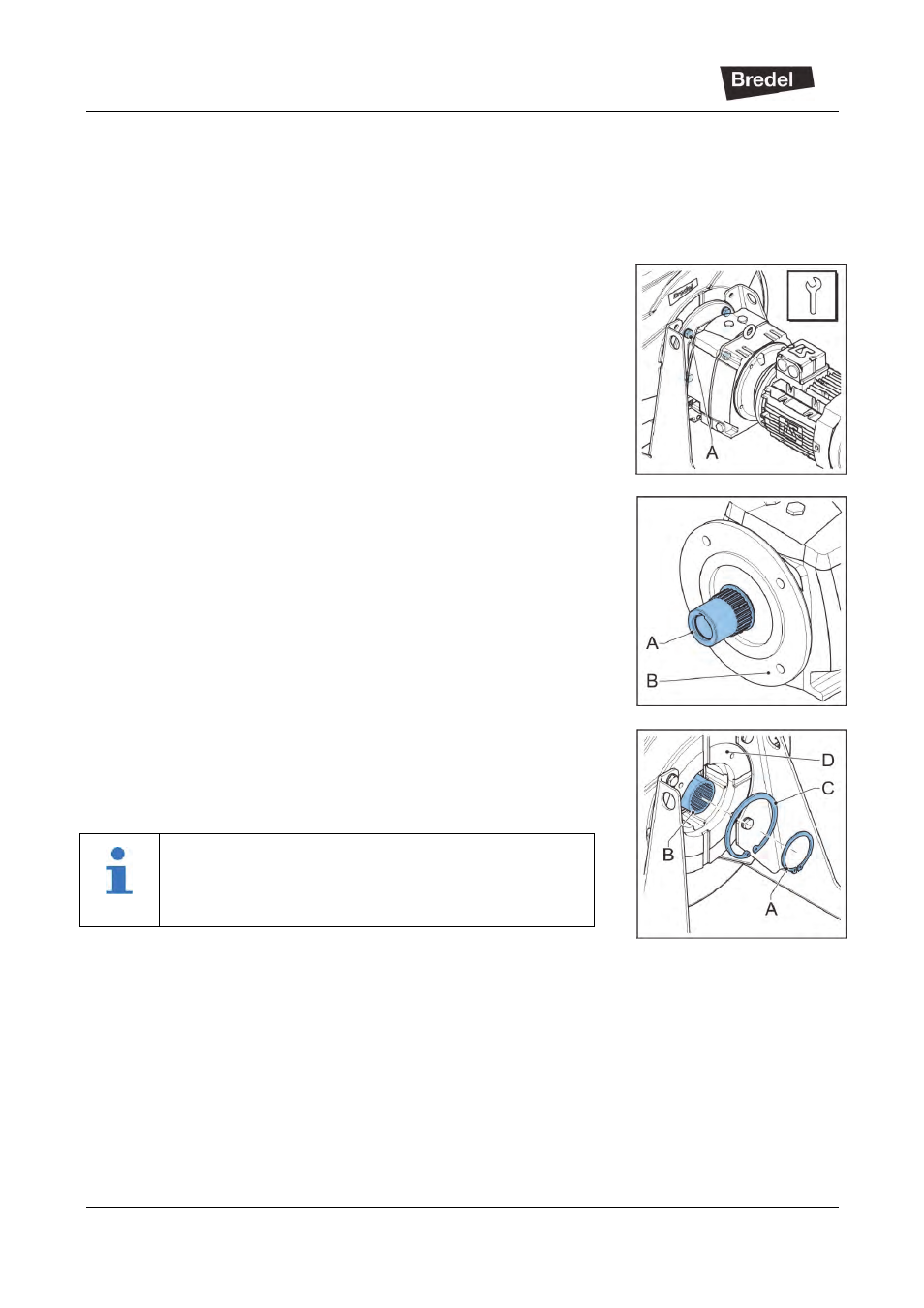

8.6.2 Замена подшипников, уплотнительного кольца,
вала и соединительной втулки
1. Снимите шланг, крышку и ротор. См. 8.6.1 , шаги 1 – 5.
2. Снимите четыре болта (А) с шайбами, затем снимите
привод с корпуса насоса.
3. Проверьте зубцы соединительной втулки (А) на
выходном валу редуктора (В) на предмет износа и
повреждений.
При необходимости замените
соединительную втулку.
4.
При помощи щипцов для снятия стопорных колец
снимите стопорное кольцо (А) с вала насоса (В) и, ели
подшипник требует замены, снимите стопорное кольцо
(С) с корпуса насоса (D).
Стопорное кольцо (А) удерживает на месте
внутреннее кольцо подшипника.
Стопорное кольцо (С) удерживает на месте внешнее
кольцо подшипника.
