7.3.1 Как пользоваться графиками
A:
Требуемый расход или скорость вращения насоса
B:
Требуемое давление нагнетания
C:
Требуемая мощность двигателя
D:
Температура продукта
E:
Требуемое давление нагнетания
F:
Максимально допустимая скорость вращения насоса

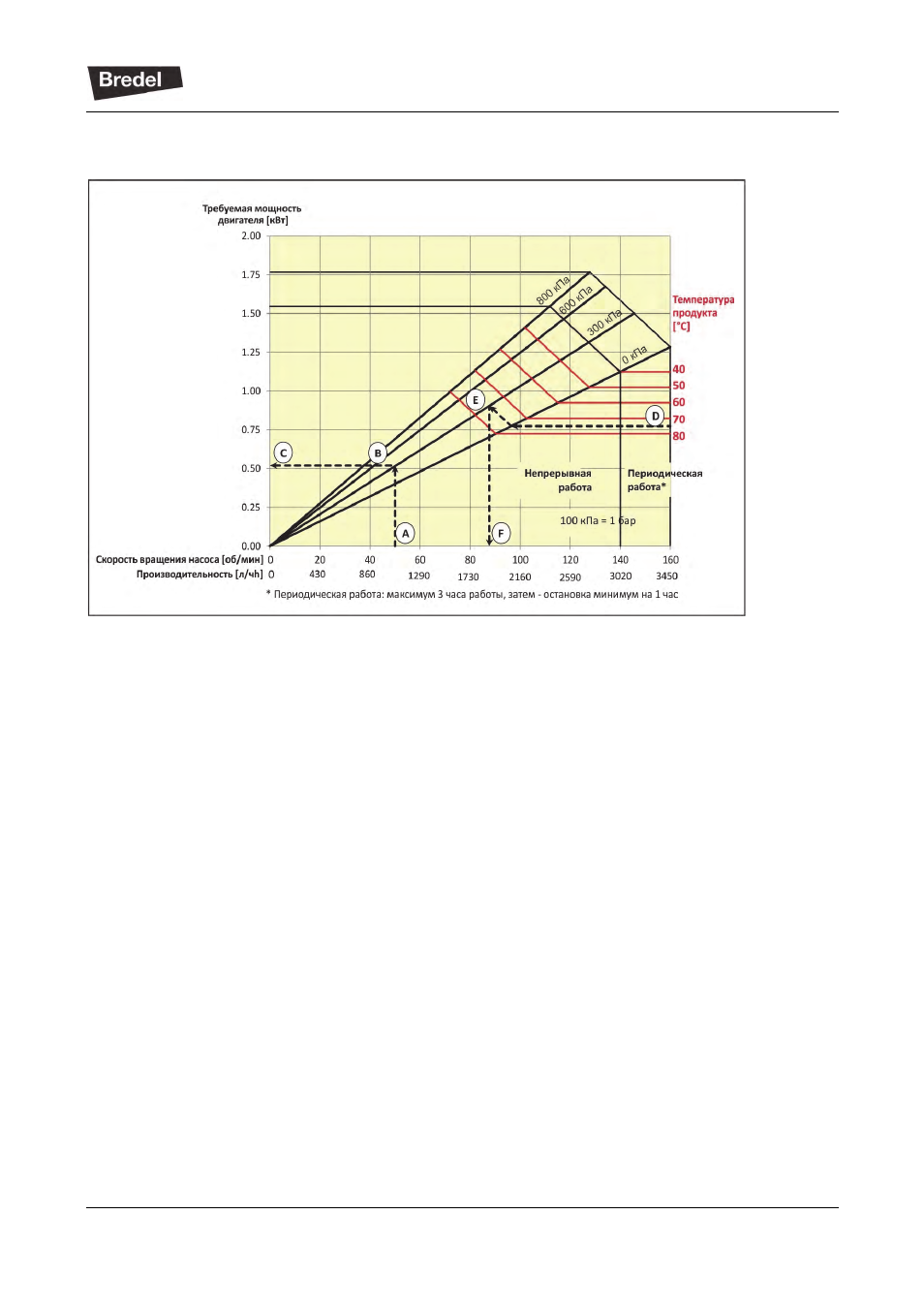

Чтобы понять, как при помощи графика можно определить
требуемую мощность двигателя или максимально допустимую
скорость вращения насоса, посмотрите на график.
Для того чтобы определить требуемую мощность двигателя:
1
В качестве начальной точки выберите требуемый расход
или скорость вращения насоса (А).
2
Проведите линию до пересечения с линией требуемого
давления нагнетания (B).
3
Найдите слева требуемую мощность двигателя (C).
Для того чтобы определить максимально допустимую скорость
вращения насоса:
1
В качестве начальной точки выберите температуру
продукта (D).
2
Проведите линию до пересечения с линией требуемого
давления нагнетания (E).
3
Найдите снизу максимально допустимую скорость
вращения насоса (F).
