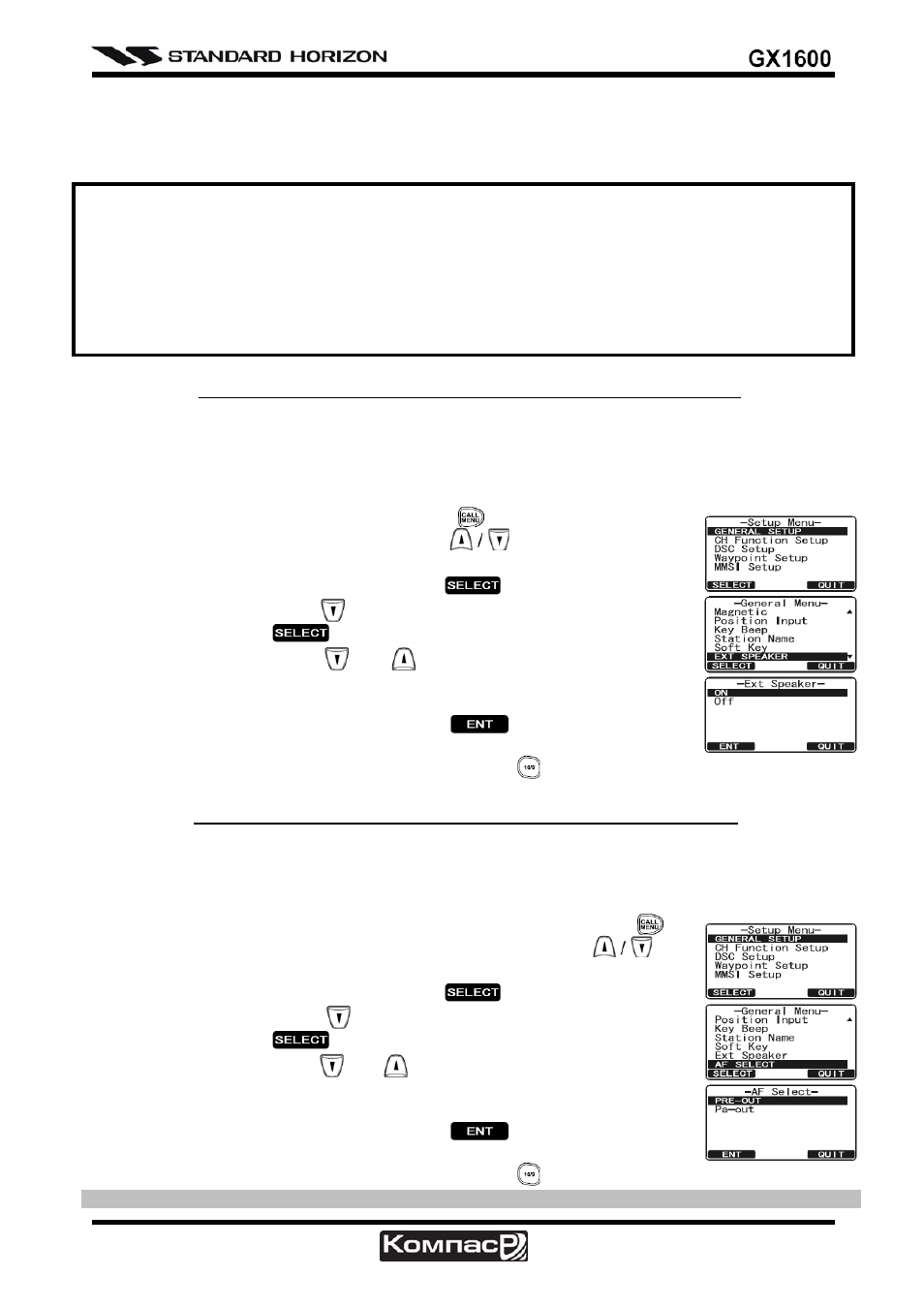

17
6. Просверлите четыре отверстия в стене (~ 2 мм) и закрепите установочное основание
с помощью саморезов.
7. Наденьте на гайку защитную резиновую крышку. Установка завершена.
Предупреждение
Для удобства прокладки кабеля он может быть обрезан и сращен заново, однако после со-
единения проводов необходимо обеспечить водонепроницаемость этого соединения. Перед
тем как обрезать кабель убедитесь, что он не подключен к радиостанции. После отрезания
Вы увидите следующие провода:
Коричневый, Фиолетовый, Голубой, Зеленый, Белый* и Экран*.
* Белый провод и Экран обернуты в фольгу. Удалите фольгу и разделите Белый провод
и Экран.
6.10.1. ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ГРОМКОГОВОРИТЕЛЯ К КАБЕЛЮ RAM3
При использовании радиостанции в шумных местах, дополнительный внешний громкоговори-
тель может быть подключен к белым проводам кабеля RAM3. Выносной коммуникатор может
работать или через внутренний динамик, или через внешний громкоговоритель. Если под-
ключен внешний громкоговоритель, выполните действия, описанные ниже, чтобы отключить
звук на RAM3 и включить его на внешнем динамике.
1. Нажмите и удерживайте клавишу
до появления "SETUP
MENU", затем с помощью клавиш
выберите "GENERAL
SETUP".
2. Нажмите функциональную клавишу
.
3. Нажимайте клавишу
пока не выберите "EXT SPEAKER", затем
снова нажмите
.
4. С помощью клавиши
или
выберите "OFF" (внешний гром-
коговоритель выключен) или "ON" (внешний громкоговоритель
включен).
5. Нажмите функциональную клавишу
для сохранения сде-
ланных изменений.
6. Для выхода из этого меню нажмите клавишу
.
6.10.2. УСТАНОВКА УРОВНЯ ГРОМКОСТИ ВНЕШНЕГО ГРОМКОГОВОРИТЕЛЯ
Меню "AF SELECT" позволяет установить уровень выходного аудио сигнала внешнего громко-
говорителя RAM3 на фиксированном уровне в зависимости от уровня громкости, установлен-
ного в RAM3. Эта настройка используется при подключении громкоговорителя MLS-310 c
встроенным усилителем и функцией включения/выключения громкости.
1. На коммуникаторе RAM3 нажмите и удерживайте клавишу
до
появления "SETUP MENU", затем с помощью клавиш
вы-
берите "GENERAL SETUP".
2. Нажмите функциональную клавишу
.
3. Нажимайте клавишу
пока не выберите "AF SELECT", затем
снова нажмите
.
4. С помощью клавиши
или
выберите "PRE-OUT" (уровень ау-
дио сигнала фиксированный) или "ON" (уровень аудио сигнала
регулируемый).
5. Нажмите функциональную клавишу
для сохранения сде-
ланных изменений.
6. Для выхода из этого меню нажмите клавишу
.
