14
* Некоторые GPS Картплоттеры имеют один провод для подключения земли (-). В этом слу-
чае подключите NMEA (-) вход и NMEA (-) выход к общей Земле GPS Картплоттера.
При подключении внешнего громкоговорителя или GPS приемника, удалите изоляцию с кон-
цов проводов (размером около 2,5 см), соедините их скруткой и заизолируйте, используя
гидроизоляционные материалы.
• GPS приемник должен иметь выход по протоколу NMEA и в меню установки быть на-
строен на скорость передачи данных в 4800 бод. Если есть возможность выбора четно-
сти, то должно быть выбрано без проверки четности.
• Для получения подробной информации по интерфейсу и выбору настроек, пожалуйста,
обращайтесь к представителю производителя Вашего GPS приемника.
• GX1600 совместим с протоколом NMEA-0183 версии 2.0 или выше.
• NMEA поддерживает следующие расширения:
По входу: GLL, GGA, RMC и GNS (рекомендуется RMC)
По выходу: DSC и DSE (приложение DSC для карт плоттеров STANDARD HORIZON)
6.5.
ПРОВЕРКА ПОДКЛЮЧЕНИЯ GPS ПРИЕМНИКА

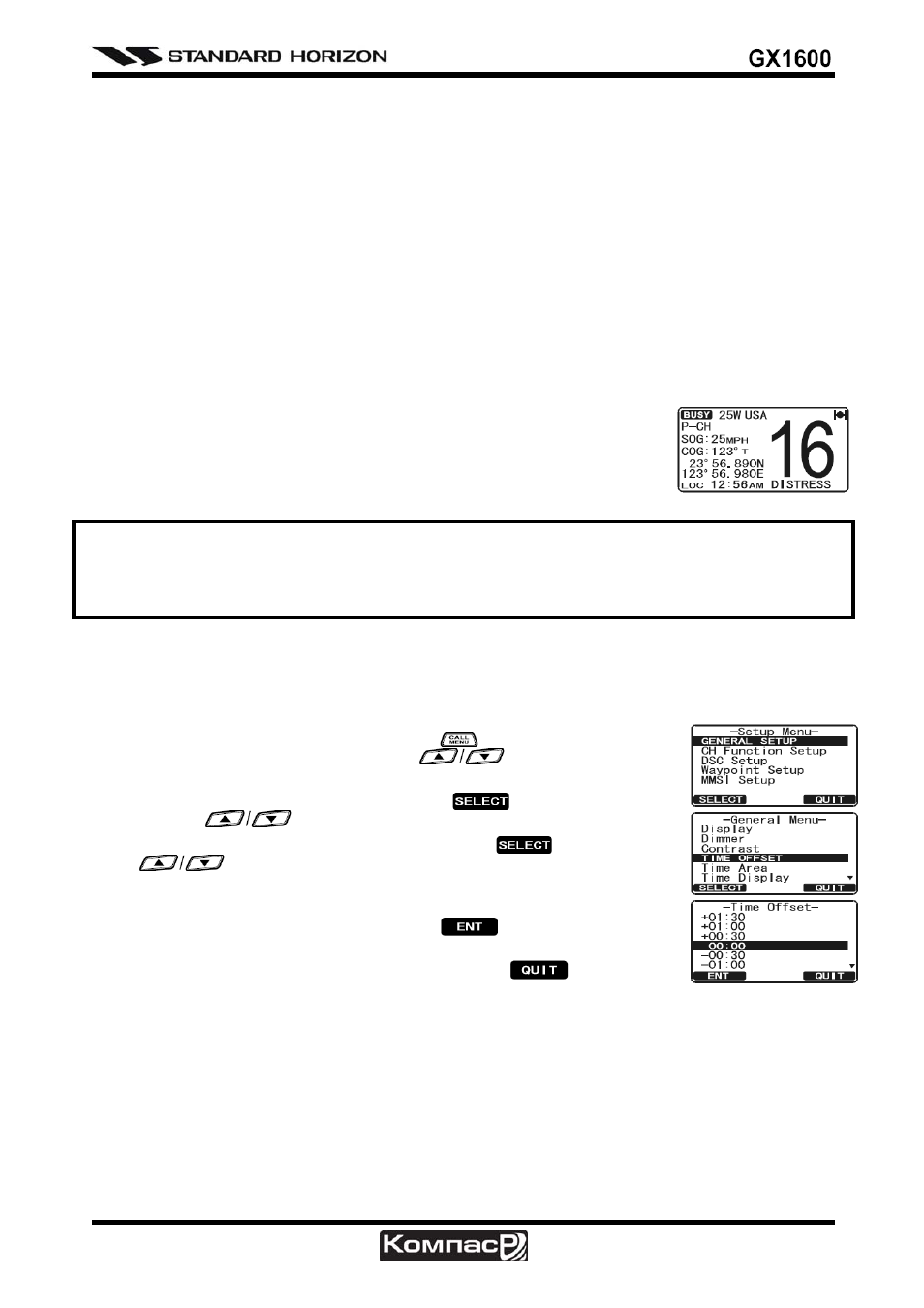

После подключения GPS приемника к GX1600 на дисплее в правом
верхнем углу высветится иконка присутствия навигационного спутни-
ка, а также отобразятся координаты Вашего текущего местоположе-
ния (широта/долгота).
Предупреждение
Если возникнут проблемы с передачей данных по протоколу NMEA от GPS приемника,
иконка присутствия навигационного спутника будет мигать до тех пор, пока связь с GPS
приемником не восстановиться
6.6.
ПОПРАВКА ВРЕМЕНИ
По умолчанию в GX1600 время отображается либо от спутников GPS либо от подключенного
дополнительного GPS приемника. Временная поправка устанавливается для отображения ме-
стного времени в Вашем регионе.
1. Нажмите и удерживайте клавишу
до появления "SETUP
MENU", затем с помощью клавиш
выберите "GENERAL
SETUP".
2. Нажмите функциональную клавишу
, затем с помощью
клавиш
выберите "TIME OFFSET".
3. Нажмите
функциональную
клавишу
,
Клавишами
выберите смещение относительно UTC. Если выбрано
"00:00", то время, показываемое на дисплее то же самое, что и
UTC (По Гринвичу).
4. Нажмите функциональную клавишу
для сохранения сде-
ланных изменений.
5. Для выхода из этого меню нажмите клавишу
.
