13

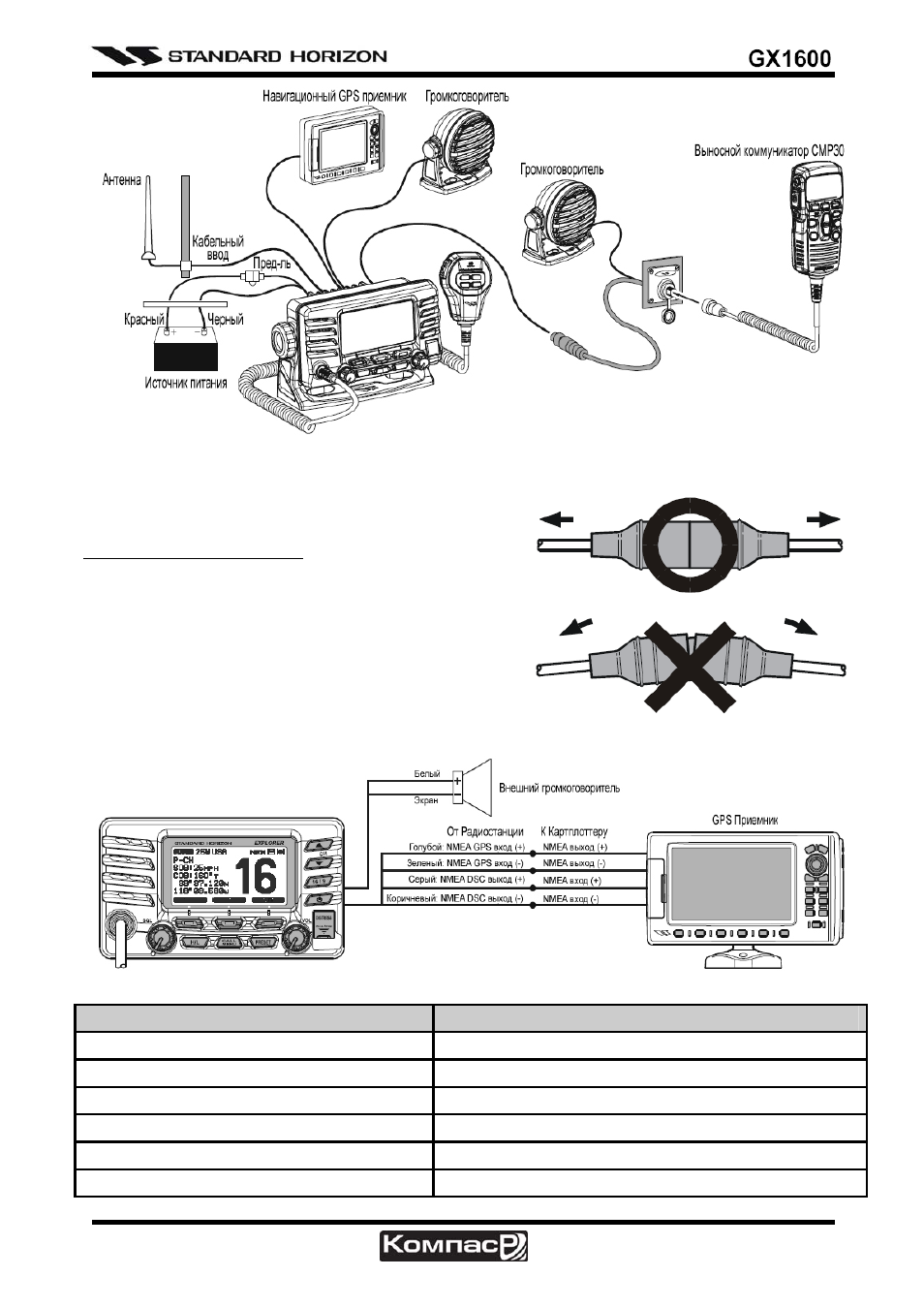

Рисунок 1. Схема соединений
Замена предохранителя
Чтобы вынуть плавкий предохранитель, удерживай-
те держатель предохранителя с обоих концов и вы-
тащите его. После замены предохранителя, убеди-
тесь, что его контакты плотно закреплены в метал-
лических пазах, расположенных внутри держателя.
Если контакты закреплены неплотно, держатель
предохранителя может нагреваться.
6.4.
КАБЕЛЬ ДЛЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
Цвет провода/назначение
Подключение
Белый – внешний громкоговоритель (+)
Подключение к внешнему динамику 4 Ом
Оплетка – внешний громкоговоритель (-) Подключение к внешнему динамику 4 Ом
Голубой – NMEA GPS вход (+)
Подключение к NMEA (+) выходу GPS приемника
Зеленый – NMEA GPS вход (-)*
Подключение к NMEA (-) выходу GPS приемника
Серый – NMEA DSC выход (+)
Подключение к NMEA (+) входу GPS приемника
Коричневый – NMEA DSC выход (-)*
Подключение к NMEA (-) входу GPS приемника
