6. УСТАНОВКА
6.1.
РАСПОЛОЖЕНИЕ
Радиостанция может быть установлена под любым углом. Для выбора места расположения
трансивера руководствуйтесь следующим:
• Радиостанция и микрофон должны быть расположены на расстоянии не менее
чем в 1м от судового навигационного компаса
• Необходимо обеспечить доступность органов управления на передней панели
• Обеспечить доступность к подключению кабеля питания и антенному разъему
• Должно быть предусмотрено место для установки держателя ручного микрофо-
на
• Антенна должна быть установлена не менее чем в 1м от радиостанции
Примечание: Убедитесь, что радиостанция не оказывает никакого влияния на работу
компаса, а расположение антенны не влияет на работу радиостанции. Временно уста-
новите станцию в желаемое место установки и:
a. проверьте компас, не вызывает ли работа радиостанции какие-нибудь отклоне-
ния
b. подсоединив антенну к разъему, убедитесь, что радиостанция работает правиль-
но при проверке радиосвязи.
6.2.
УСТАНОВКА РАДИОСТАНЦИИ

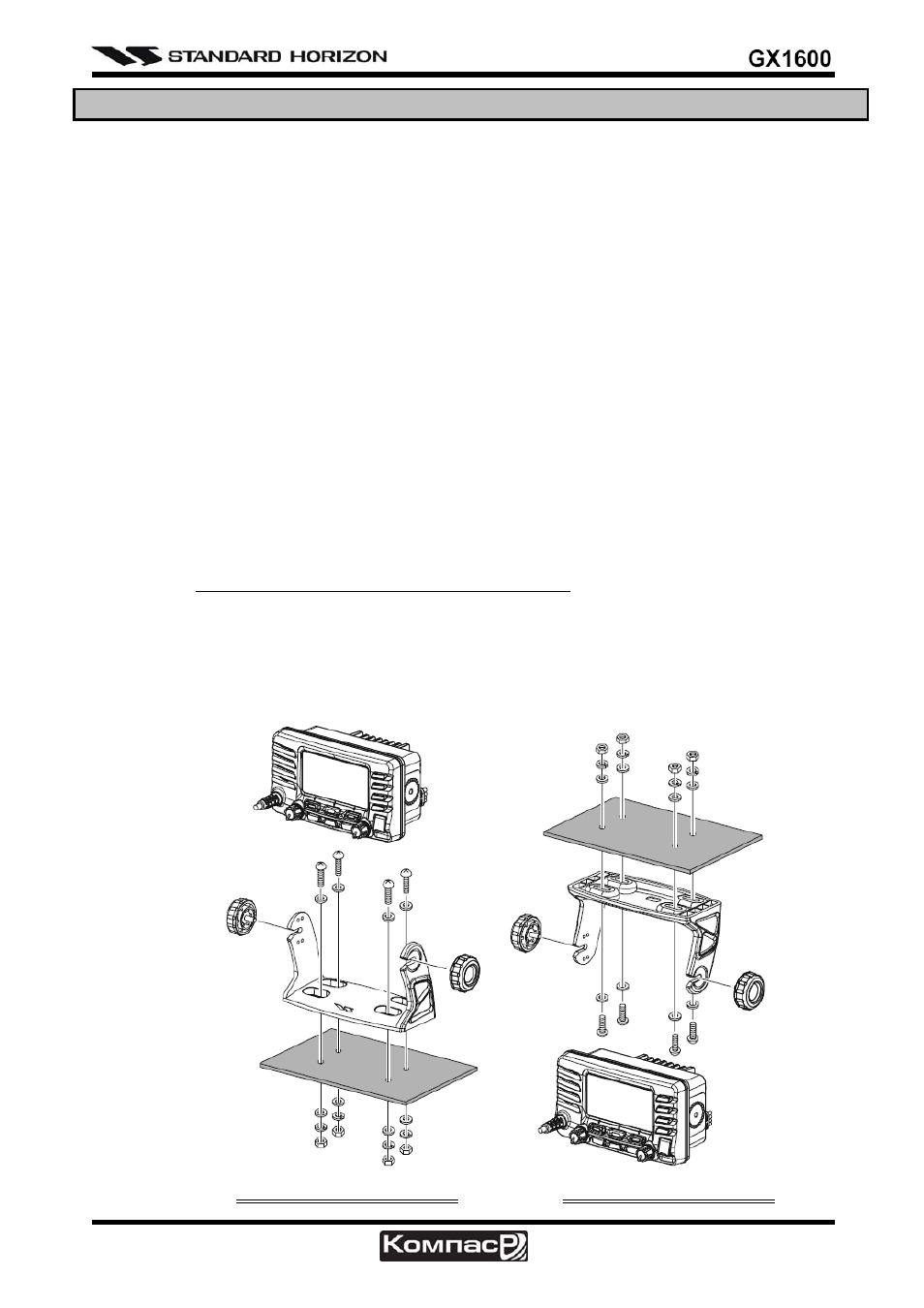

6.2.1. УНИВЕРСАЛЬНЫЙ МОНТАЖНЫЙ КРОНШТЕЙН.
Поставляемый в комплекте универсальный монтажный кронштейн позволяет установить ра-
диостанцию настольно либо подвесить.
Для сверления отверстий под установку используйте сверло 5,2 мм. Поверхность для уста-
новки должна быть не тоньше 10 мм и выдерживать вес не менее 1,5 кг. Надежно прикрутите
скобу с помощью поставляемого в комплекте крепежа.
Настольная установка Подвесная установка
