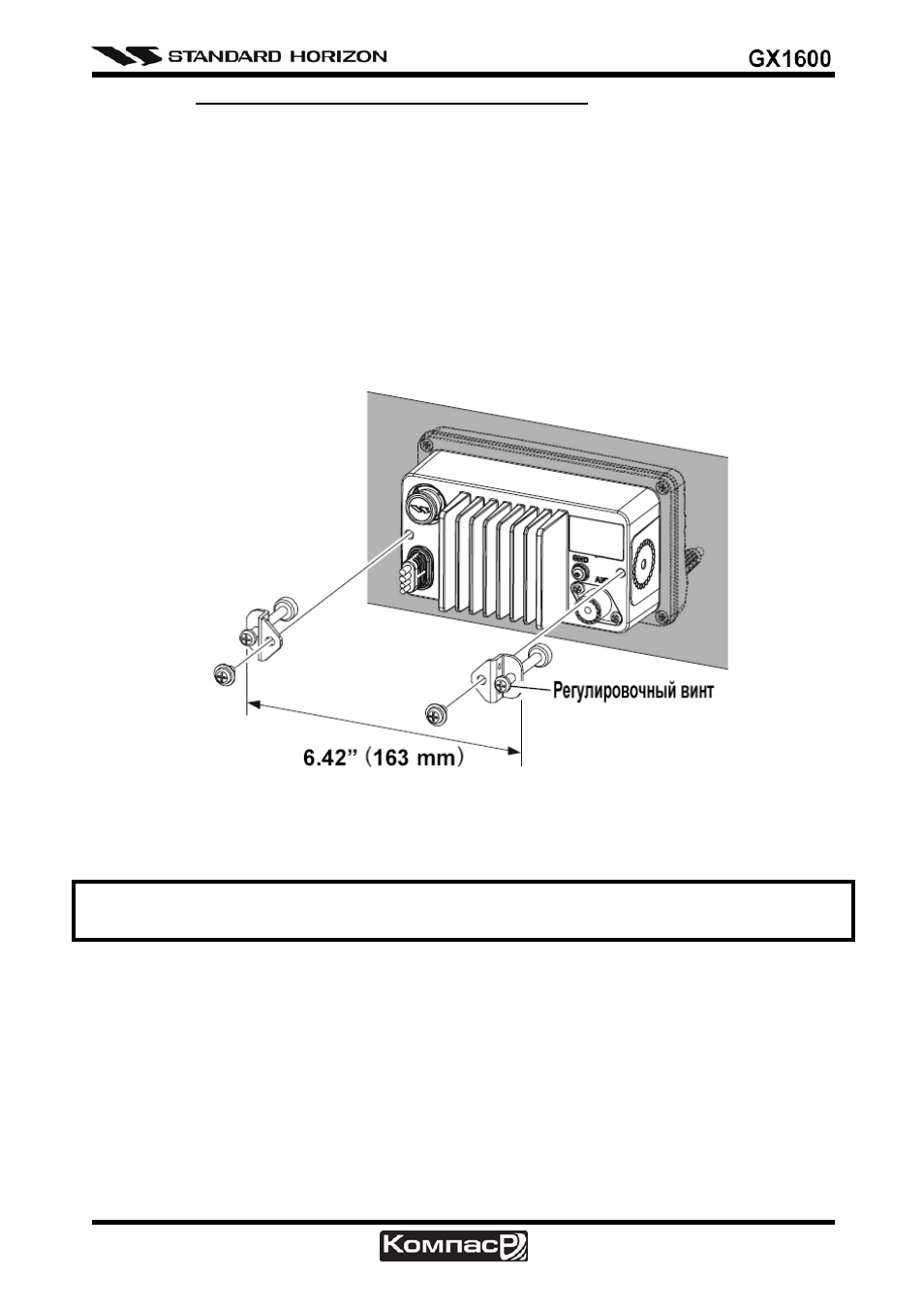

6.2.2. ММВ-97 КРЕПЛЕНИЕ ДЛЯ ВРЕЗНОЙ УСТАНОВКИ.
1. Чтобы правильно оценить предполагаемое месторасположение радиостанции и облег-
чить процесс установки, в комплекте с кронштейном поставляется шаблон. Используй-
те его, чтобы отметить прямоугольное отверстие, которое необходимо будет вырезать.
Убедитесь, что пространства позади лицевой панели достаточно для установки транси-
вера (не менее 90 мм вглубину). Должно оставаться расстояние не менее 1,3 см меж-
ду радиаторной решеткой радиостанции и проводами, кабелями или другими конст-
рукциями.
2. Вырежьте прямоугольное отверстие (72х137 мм) и вставьте в него радиостанцию.
3. Прикрутите крепления к сторонам радиостанции с помощью винтов с шайбами, так
чтобы монтируемая поверхность креплений была обращена к поверхности установки.
4. Поворачивая регулировочный винт, отрегулируйте положение радиостанции так, что-
бы она плотно прилегала к установочной поверхности.
6.3.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Предупреждение
Подключение питания обратной полярностью повредит радиостанцию!
Подсоедините кабель питания и антенну к радиостанции. Схема соединений показана на рис.
1
1.
Установите антенну не менее чем в 1 м от радиостанции. С тыльной стороны ра-
диостанции подключите антенный кабель.
2.
Подсоедините красный провод кабеля питания к плюсовому контакту источника
питания постоянного напряжения 13,8 В ±20%, а черный провод к отрицатель-
ному.
3.
Если в комплекте поставки присутствует дополнительно внешний громкоговори-
тель, следуйте инструкциям в следующем разделе.
4.
После установки антенны желательно провести измерения выходной мощности
передатчика и коэффициента стоячей волны.
