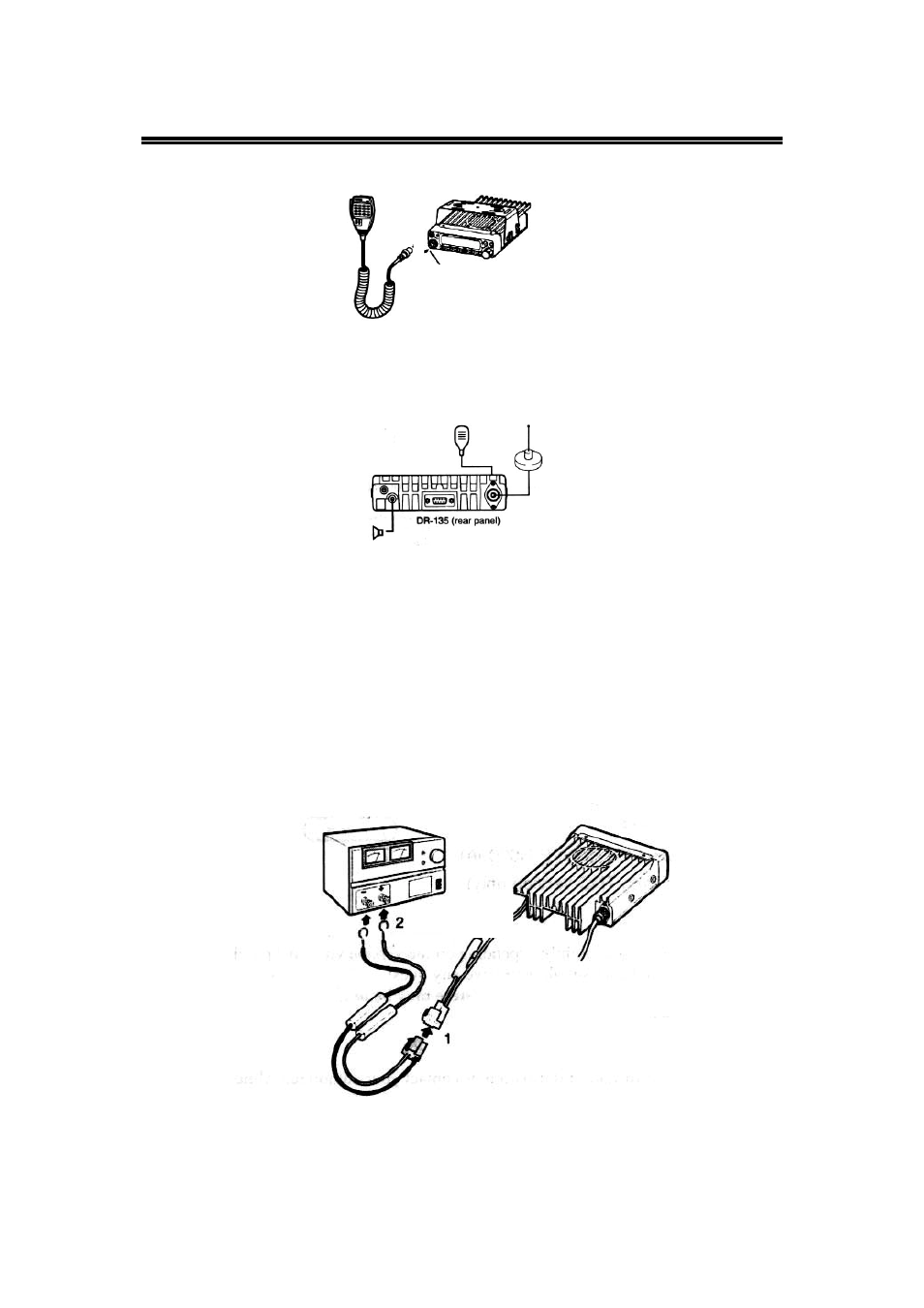

3. Подключение трансивера
Подключите микрофон к лицевой панели трансивера.
(разъем микрофона)
Подключите 50 Ом коаксиальный кабель качественной антенны двухм етрового
диапазона.
Микрофон Антенна
Внешний динамик
Базовая станция:
Внешний источник питания постоянного тока 12 - 13.8V с основным отрицатель-
ным контактом.
Используйте источник питания постоянного тока 12A или боль ше.
Источ ники питания, которые не соответствуют этим требованиям, могут привес-
ти к сбоям и повреждениям радиостанции и потере гарантии. Alinco предлагает
источники питания, как дополнительные вспомогатель ные устройства. Пожалуй-
ста, войдите в контакт с вашим местным уполномоченным Alinco дилером.
6
DC электропитание
красный
провод
черный провод
DC кабель электропитания
