3. Подключение трансивера
Внешнее управление электропитанием и функцией подсветки
Перед установкой убедитесь , что 12VDC электрическая система Вашего транспортно-
го средства имеет отрицатель ный вывод аккумуляторной батареи на корпусе. Под-
ключите кабель DC непосредственно батарее как показано ниже, чтобы минимизиро-
вать возможные помехи. Убедитесь, что транспортное средство имеет батарею боль-
шой емкости, посколь ку использование трансивера может привести к перегрузке элек-
трической системы транспортного средства.
Для вкл/выкл устройства с помощью ключа зажигания можно использовать дополни-
тельные аксессуары EDC-37 (кабель для прямого подключения к схеме замка зажига-
ния) или EDC-43 (кабель для подключения к прикуривателю EDC-36 также совместим).
Подключите один из кабелей между замком зажигания или прикуривателем, который
работает только при включении зажигания автомобиля и гнездом EXT POW ER на зад-
ней панели трансивера.
ПРИМЕЧАНИЕ: во многих автомобилях всегда есть напряжение на прикуривателе.
Если на вашем автомобиле это так, то вы не можете использовать прикуриватель для
вкл/выкл трансивера.
Если эта опция выбрана, трансивер может быть вкл /откл вруч ную или автоматически
в соответствии с позицией ключа зажигания:
1
. Когда ключ зажигания в замке или в позиции ON (Start) при выключ енном трансиве-
ре кнопка PW R светится. Эта кнопка погаснет, если ключ зажигания в позиции OFF.
Для включения радио нужно нажать кнопку PWR пока горит подсветка кнопки (когда
ключ зажигания в замке, или в позиции ON).
2. Когда ключ зажигания в зам ке или в позиции ON при включенном трансивере, ра-
дио будет включаться автоматически и кнопка PW R всегда будет освещена. Вынь-
те ключ из замка или нажмите кнопку PWR для выключ ения трансивера
Потребление тока при использовании дополнитель ного кабеля - 5mA.
Для работы без этой опции, используйте выключатель на трансивере.
Функция отображения напряжения электропитания
После подключения трансивера к электропитанию, напряжение источника питания мо-
жет быть измерено. При нажатой клавише SQL месте с клавишей FUNC значение на-
пряжение питания на трансивере отобразится на дисплее. Трансивер возвратится в
нормальный режим после выключ ения питания.
Дисплей немедленно реагирует на изменения напряжения.
Также отображается напряжение в течение передачи.
ВАЖНО: Диапазон отображаемого напряжения - только от 7V до 16VDC. Поэтому для
более точ ных измерений, пожалуйста, используйте вольтметр.
8

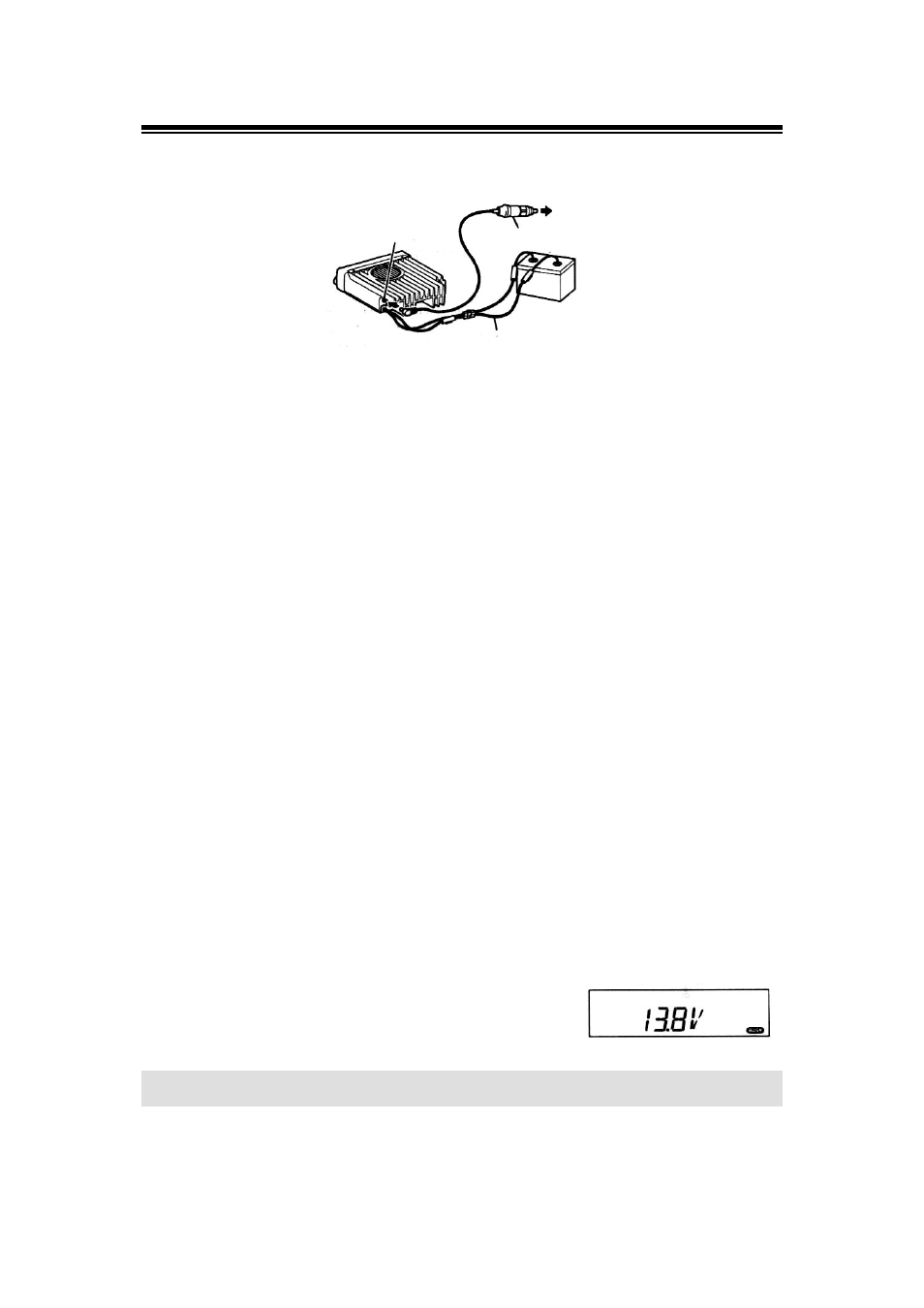

гнездо для включения трансивера
от внешнего устройства
замок зажигания
под ключение к прикуривателю
аккумуляторная батарея
провода питания
