8. Пакетная связь
[Пакетный режим с использованием внешнего TNC]

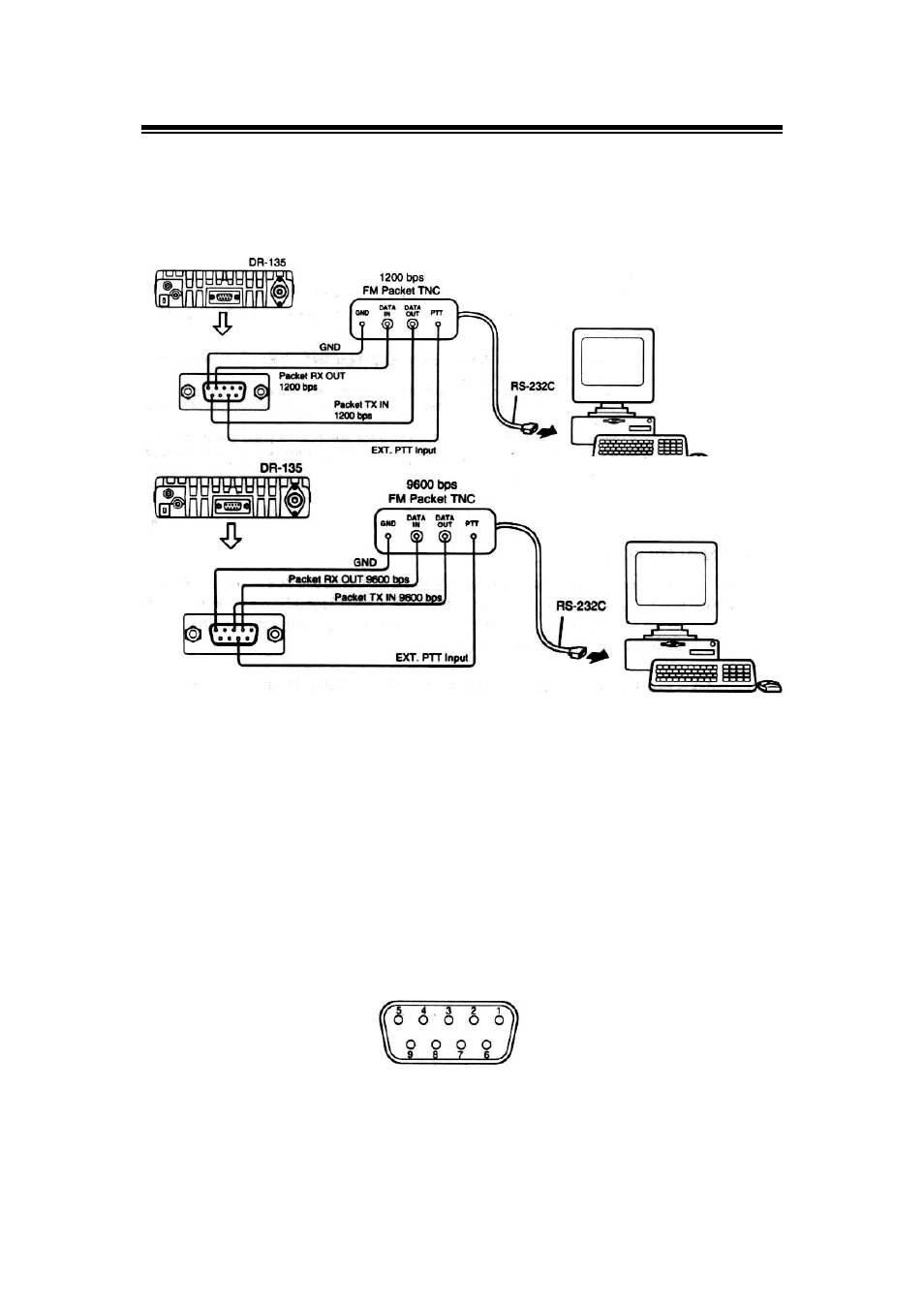

Подключите PC к разъему DSUB9. Расположение контактов DSUB9 следующее:
1.
SQC squelch signal output. Carrier in: closed. Open collector output.
2.
Packet reception DATA output(9600bps) output level 500mVrms/10Kohm
3.
Packet transmission DATA input (9600bps) input level 300mV/600ohm Max input level 600mV.
4.
Packet reception DATA output(1200bps) output level 100mV/600ohm
5.
Ground
6.
No Connection
7.
PTT signal input : Low (GND) : TX, Open: RX
8.
5.0Vdc output: Max current less than 50mA
9.
Packet transmission DATA input(1200bps): input level 100mV/600ohm
35
Нумер ация контактов
