Монтаж прибора в подвесном потолке и его подключение

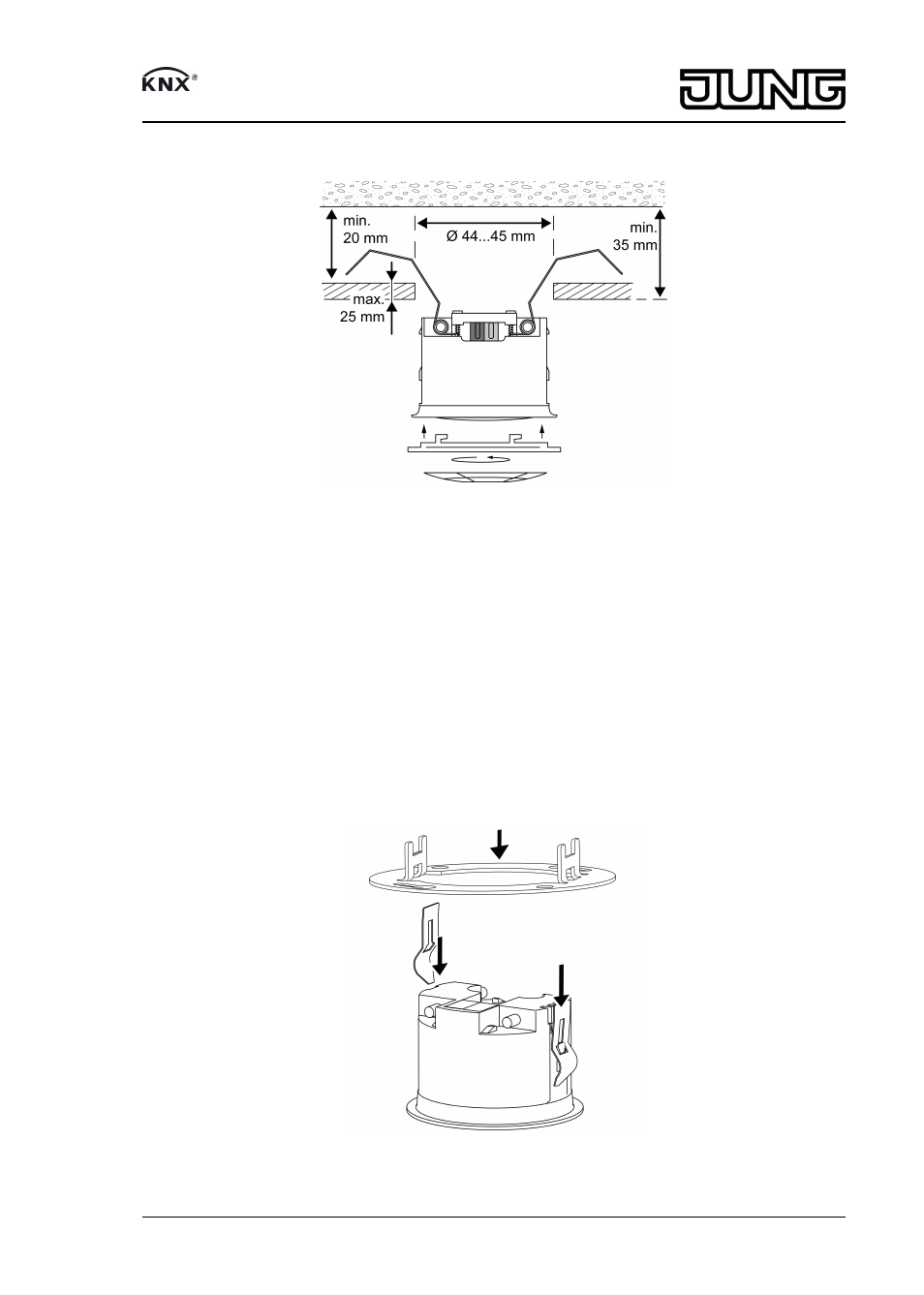

Рисунок 8
Пространство за подвесным потолком должно быть сухим.
Максимальная толщина подвесного потолка ок. 25 мм. Глубина монтажа мин. 35 мм. Рас
стояние от бетонного перекрытия до подвесного потолка мин. 20 мм.
Отверстие в подвесном потолке 44...45 мм.
o
Подключить кабель шины.
o
Зафиксировать положение кабеля шины зажимом (9).
o
Отвести назад пружинные скобы (3) и вставить датчик присутствия (1) в подвесной
потолок.
o
Вставить декоративное кольцо (5) и повернуть по часовой стрелке.
o
При необходимости вырезать накладку (6) и зафиксировать защелками в декоратив
ном кольце (5).
Установка зажимных пружин для монтажа в коробке
Рисунок 9
Для монтажа в коробке для скрытого монтажа или коробке для настенного монтажа.
9/14
82589803
j0082589803
16.07.2015
Датчик присутствия «мини» стандарт, Датчик присутствия «мини»
универсальный
