Установка и подключение устройства в коробке для настенного монтажа

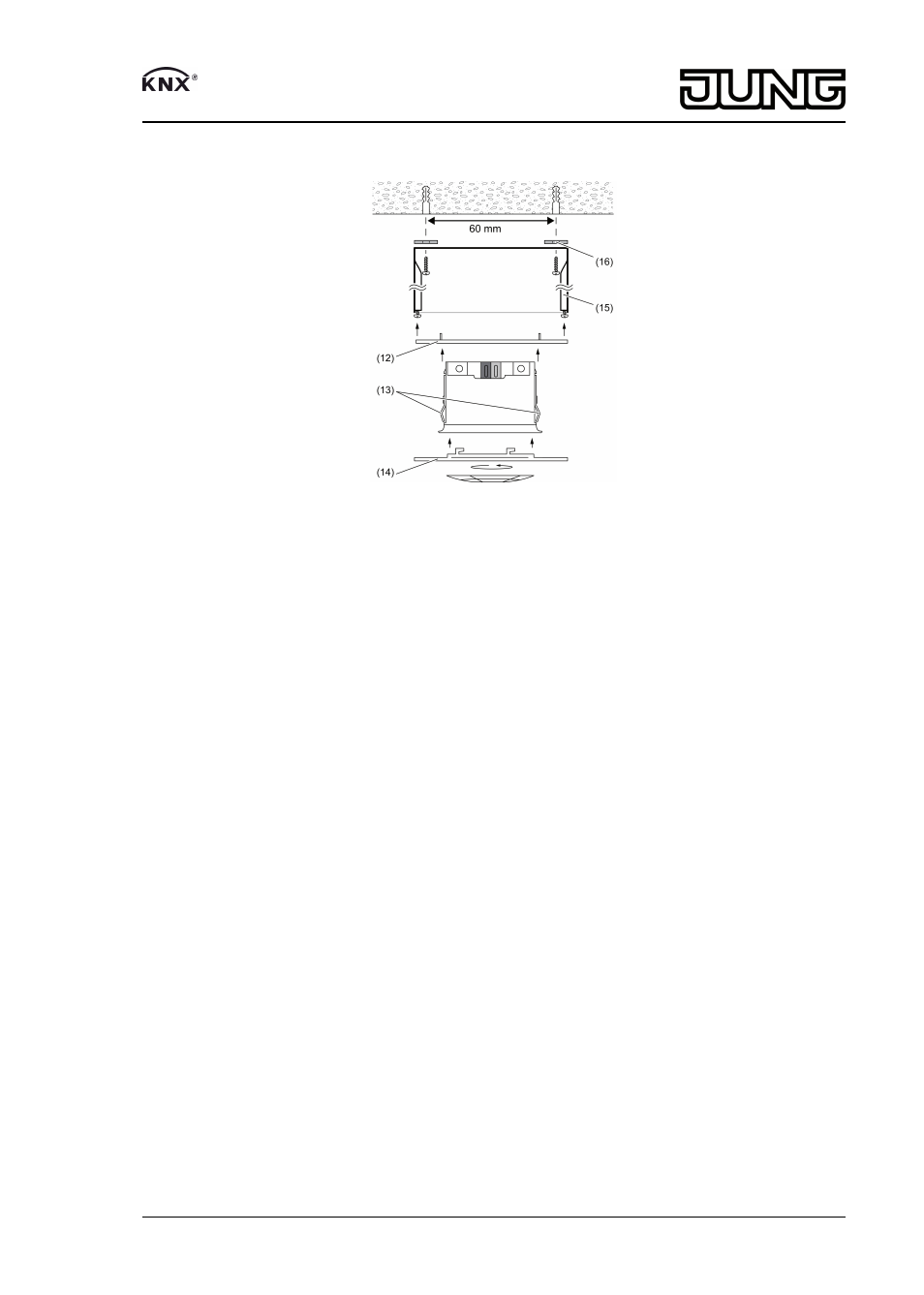

Рисунок 11
Использовать коробку (15) для настенного монтажа (см. комплектующие).
В случае монтажа во влажных помещениях и для получения степени защиты IP44: уста
новить входящие в комплект поставки уплотнения (16) в отверстия для отвертки на короб
ке для настенного монтажа.
Выполнить уплотнение кабельного ввода с помощью прилагаемого резинового наконеч
ника. Вырезать в резиновом наконечнике отверстие, соответствующее кабелю шины.
Провести кабель шины в коробку для настенного монтажа.
o
Смонтировать коробку для настенного монтажа (15) на потолке в предусмотренном
для ее установки месте. Расстояние между отверстиями 60 мм.
o
Смонтировать опорное кольцо (12) на коробку для настенного монтажа (15).
o
Подключить провод шины с соединительной клеммой.
o
Зафиксировать устройство в защелках опорного кольца (12).
o
Вставить большое декоративное кольцо (14) и повернуть по часовой стрелке.
o
При необходимости вырезать накладку (5) и зафиксировать защелками в декоратив
ном кольце (14).
5.2 Ввод в эксплуатацию
Загрузить адрес и прикладное программное обеспечение
o
Снять декоративное кольцо, если оно установлено.
o
Включить подачу напряжения на шину.
o
Нажать на красную кнопку программирования (4).
Светодиод программирования в окошке датчика горит.
o
Присвойте физический адрес.
Светодиод программирования погаснет.
o
Указать на боковой стороне устройства физический адрес.
o
Загрузить в прибор пользовательскую программу.
Проверить зону обнаружения
При использовании включенных параллельно датчиках присутствия проверьте зоны об
наружения друг за другом.
Датчик присутствия смонтирован и подключен. Физический адрес и пользовательское ПО
загружены.
