Инструкция по эксплуатации JUNG 3361-1MWW
Страница 6

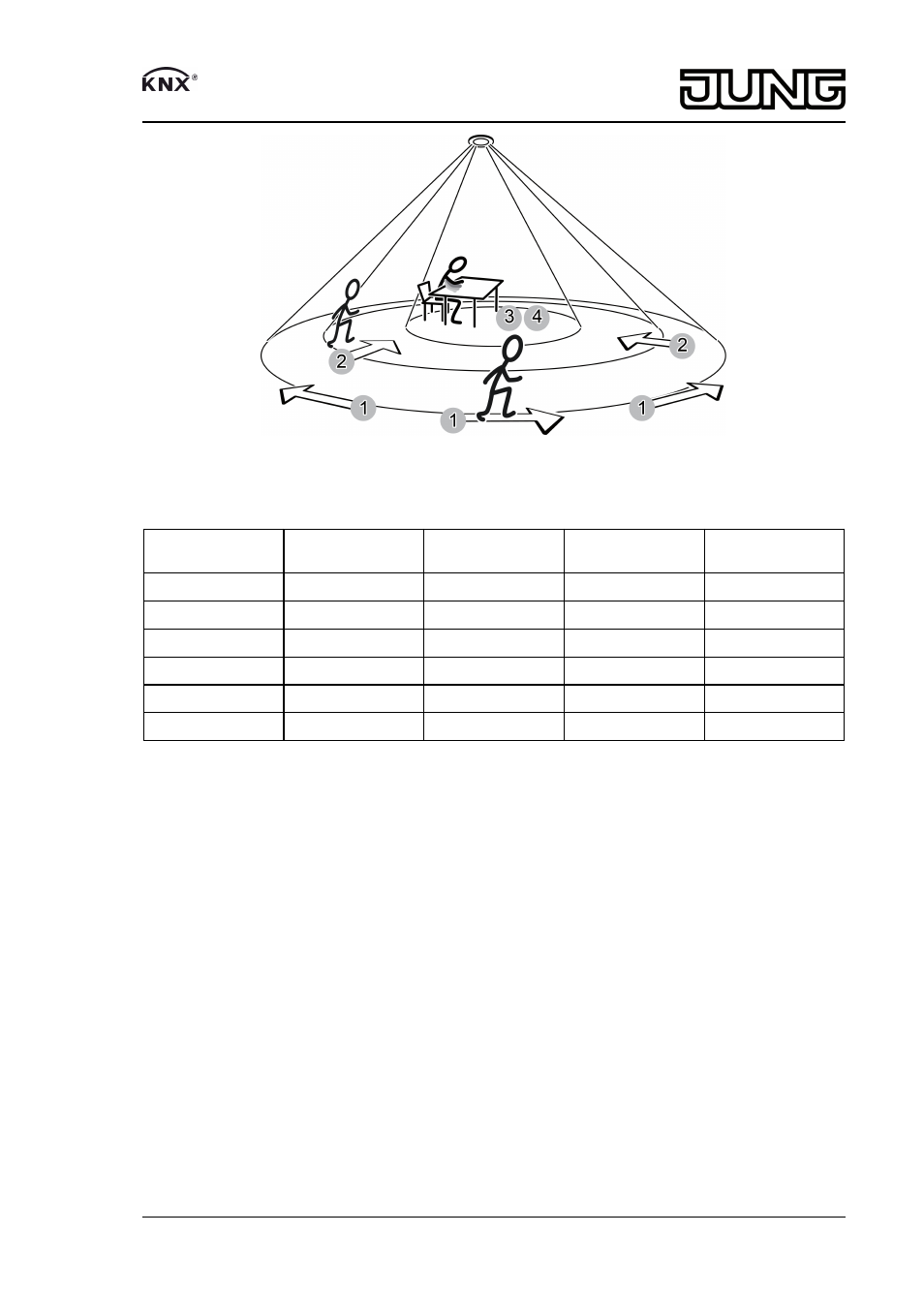

Рисунок 4: Дальность распознавания в зависимости от направления движения
Диаметр поля распознавания в зависимости от направления движения
Монтажная вы
сота
1:
2:
3:
4:
2,20 м
8,8 м
6,6 м
4,4 м
2,9 м
2,50 м
10 м
7,5 м
5 м
3,3 м
3,00 м
12 м
9 м
6 м
4 м
3,50 м
13 м
9,5 м
7 м
4,7 м
4,00 м
14 м
10 м
7,5 м*)
– *)
5,00 м
17 м
11 м
8 м*)
– *)
1:
Дальность действия для тангенциального движения на полу
2:
Дальность действия для радиального движения на полу
3:
Дальность действия для стандартных движений на письменном столе,
например, движение тела
4:
Дальность действия для точного распознавания на письменном столе,
например, движение мыши
*)
При использовании в качестве датчика присутствия: монтажная высота не должна
быть более 3,5 м, иначе невозможно точное распознавание.
Устройство имеет три независимых датчика для регистрации движения. Расположение
зон датчика A, B и C видно под декоративным кольцом .
i
Если зоны датчика A, B, C обрабатываются отдельно друг от друга, необходимо учи
тывать направление выравнивания устройства (см. главу "Отрегулировать устрой
ство").
6/14
82589803
j0082589803
16.07.2015
Датчик присутствия «мини» стандарт, Датчик присутствия «мини»
универсальный
